Restauração da capela da Solidão em Lugo, Espanha

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

586x

Estrutura de cobertura em madeira

Solução construtiva e dimensionamento estrutural

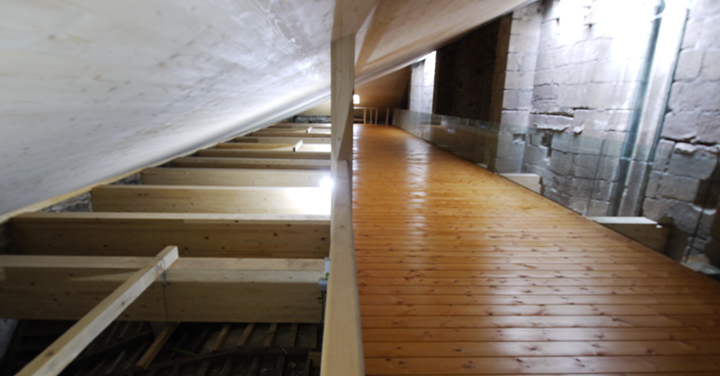

A necessidade de uma nova configuração resistente que libertasse as janelas góticas da sua função estrutural, juntamente com a recuperação do espaço sob a cobertura, requereu um dimensionamento diáfano e achatado da cobertura, apoiando a mesma no seu perímetro e em apoios pontuais ao longo da linha média longitudinal. Estes apoios descarregam inferiormente numa viga que, por sua vez, encaminha as cargas para as vigas horizontais novas.

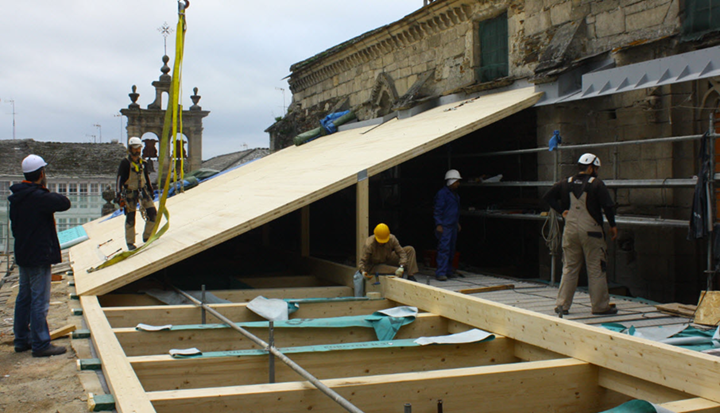

Todas estas barras novas são em madeira laminada, que substitui as anteriores em madeira maciça. Para a cobertura foi utilizado um painel de madeira laminada cruzada CLT de cinco camadas com a direção principal da linha que une os pilares. Esta solução evitou a aplicação de uma viga no topo dos pilares para reduzir o vão da cobertura. Foi também evitada a necessidade de uma viga de suporte no canto da intersecção dos painéis de cobertura, permitindo uma maior altura útil do espaço interior.

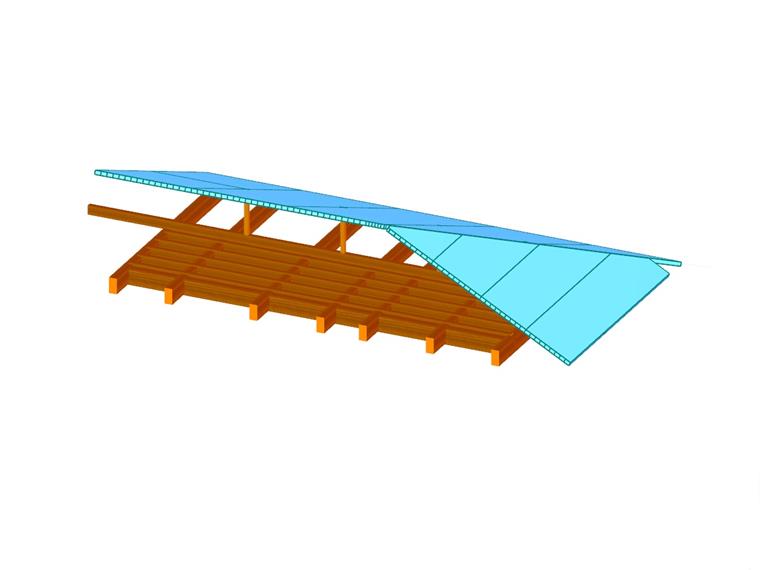

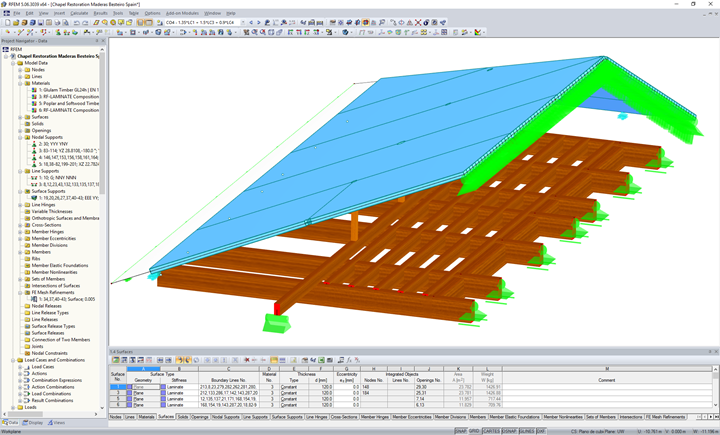

A cobertura foi modelada interconectando adequadamente elementos de barra e superfície. Foi necessário estudar a disposição das fibras mais fortes dos painéis CLT em função dos esforços. Foram também utilizadas funções avançadas do RFEM para simular a transferência de carga dos painéis CLT até aos pilares inferiores através de superfícies rígidas. As junções entre os painéis CLT foram simuladas com articulações lineares adequadamente calibradas e os resultados foram utilizados para dimensionar a disposição dos parafusos das intersecções dos painéis de canto, fortemente condicionada pela convergência de esforços internos e geometria complicada.
