Návrh a konstrukce
Aby mohla být okna zbavena nosné funkce a kaple mohla být opět zpřístupněna, bylo potřeba nově rozložit zatížení. Řešení představovala rovná střecha jednoduše podepřená po obvodě a dále na krátkých sloupech rovnoměrně rozmístěných podél středové linie. Krátké sloupy byly navíc v patě připojeny k nosníku, který přenáší zatížení do vodorovných nosníků.

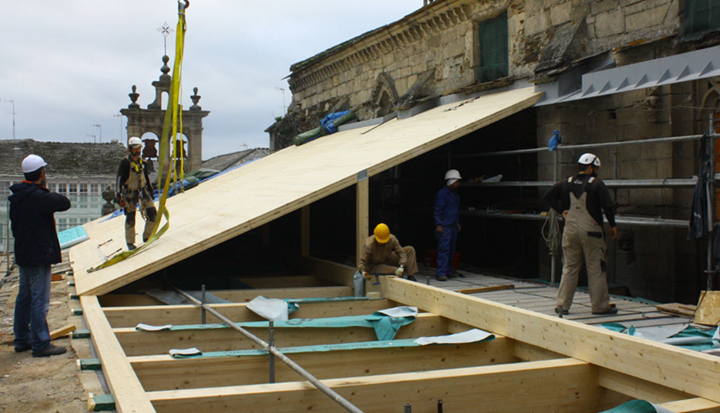

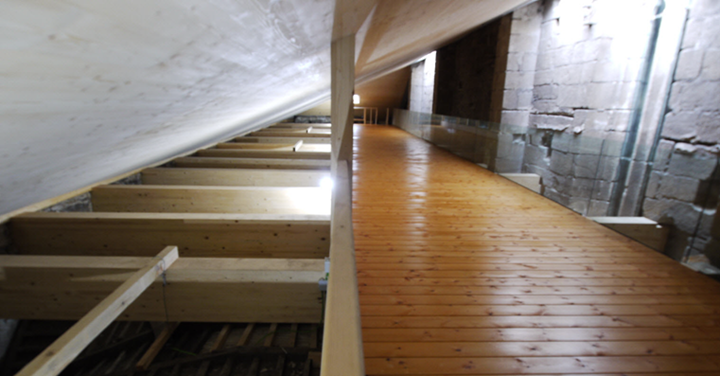

Všechny nové nosníky jsou vyrobeny z lepeného lamelového dřeva, které nahrazuje původní masivní dřevo. Střecha je vyrobena z desek z pětivrstvého křížem lepeného dřeva. Tři z pěti vrstev jsou orientovány ve směru linie krátkých sloupů. Toto řešení umožňuje vynechat vaznice na krátkých sloupech, a tím zmenšit rozpětí střechy. Také již není třeba použít valbové krokve v nárožních průnicích střešních desek, což zvyšuje užitný prostor v kapli.

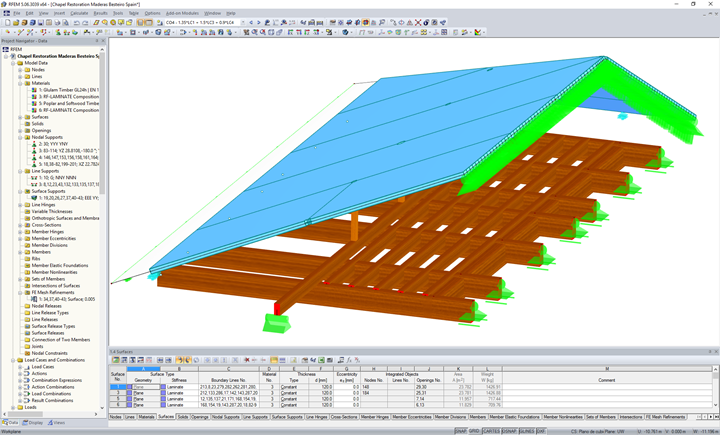

Střecha byla modelována v programu RFEM prutovými a plošnými prvky a jejich spoji. Model si vyžádal analýzu orientace silných vláken v křížem lepeném dřevu v závislosti na návrhových vnitřních silách. Pokročilé funkce programu RFEM byly použity pro simulaci přenosu zatížení z křížem lepených desek do krátkých sloupů pomocí tuhých ploch. Spoje křížem lepených desek byly simulovány řádně kalibrovanými liniovými klouby. Z výsledných vnitřních sil se vycházelo při návrhu uspořádání šroubů v průnicích rohových desek.
| Statický výpočet | Projekční kancelář pro dřevěné stavby Maderas Besteiro S.L. Lugo, Španělsko www.mbesteiro.com |
| Architektonický návrh | gAU Arquitectura e Urbanismo SLp Lugo, Španělsko www.gau.com.es |
| Investor | Xunta de Galicia, Španělsko |
