教堂修复工程，西班牙卢戈

西班牙卢戈（卢戈）的老圣佩德罗（San Pedro）教堂旁边的礼拜堂建于 1690 年，其古老的屋顶结构是由一些插入砌体墙里的梁支撑着。随着时间的推移，礼拜堂的穹顶损坏严重，以至于禁止人员入内，必须进行重新修整。

修整工程包括了完全替换屋顶结构，以便使下部空间得以利用，同时自然光还可以通过哥特式的窗户照入中殿。

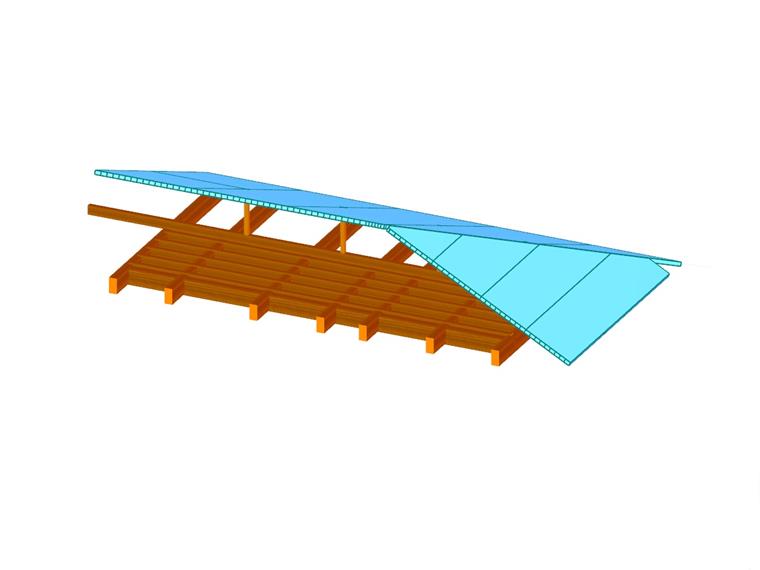

Restaurierung der Trostkapelle in Lugo, Spanien

554x

木结构屋顶

结构设计与施工

为了减轻窗户的结构功能以及恢复下部空间，需要使用新的荷载承载力布置。这就要求对支撑结构采用新的方法。解决方法是在屋面和沿中线等距布置的短柱上进行简单支撑。小柱子在底部连接到一根梁，然后将荷载传递到水平梁上。

所有的新杆件都是用层压胶合木制成，取代了旧的实心木杆件。屋顶由五层交叉层压木板制成。其中三层沿短柱线方向排列。该解决方案避免在柱子顶部使用梁来减小屋盖的跨度。此外，在屋面板的拐角处不需要安装r子。因此在下部空间中可以使用更多的高度。

通过连接杆件和面对屋顶进行建模。它需要根据现有的内力来研究CLT的强纤维取向。先进的RFEM功能用于模拟使用刚性面将荷载从CLT板传递到短柱。使用线性铰链模拟了CLT面板之间的连接。对它们进行了适当的校准，结果被用于设计由于内力的收敛而变得复杂的角板交叉口的螺钉布置。

结构设计	技术办公室和木结构工程 Maderas Besteiro SL 西班牙卢戈 www.mbesteiro.com
建筑学	gAUArquitectura e UrbanismoSLp Lugo, 西班牙 www.gau.com.es
投资商	Xunta de Galicia, Spain

项目说明

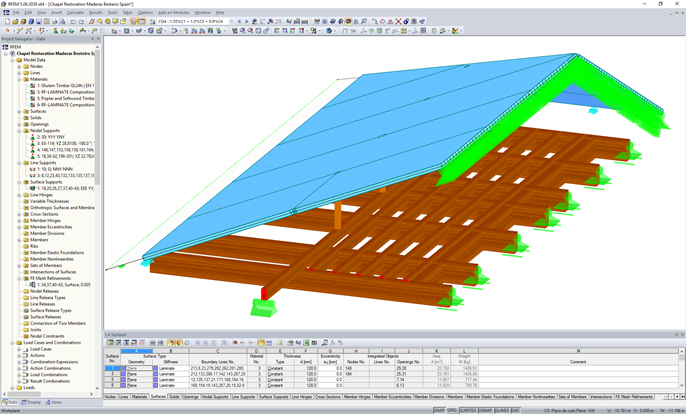

3D-Modell der Dachkonstruktion in RFEM (© Maderas Besteiro S.L.)

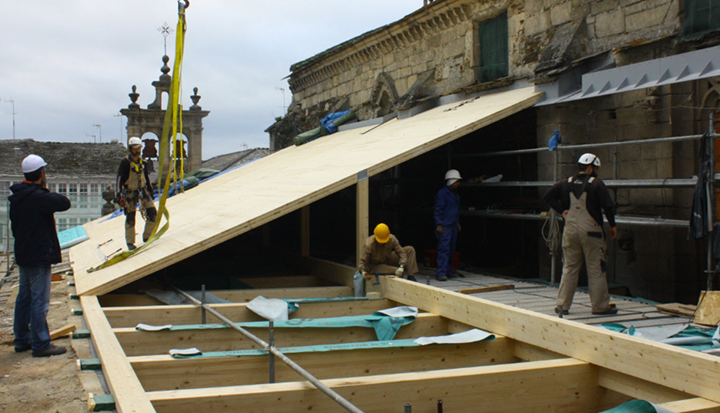

Restaurierungsarbeiten am Kapellendach (© Maderas Besteiro S.L.)

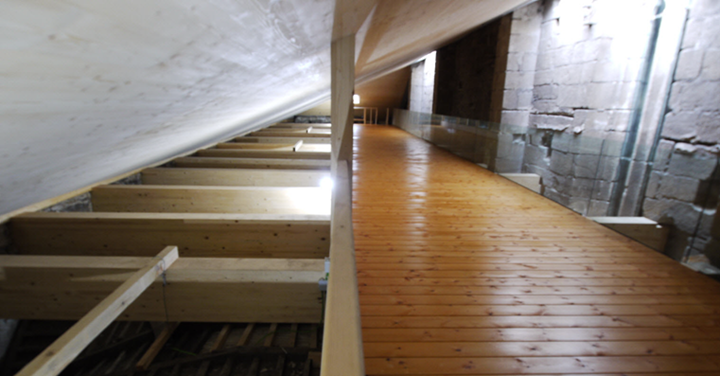

修复后的内部视图（©Maderas Besteiro SL）

模型数据

节点数目： 228

线的数目 280

杆件数目： 107

面的数目： 21

荷载工况数目 5

荷载组合数目 31

结果组合数目 4

总重量 10,893 t

翘曲区域尺寸 17.386 x 8.612 x 3.762 m

软件版本 5.06.30
