Calcul et réalisation

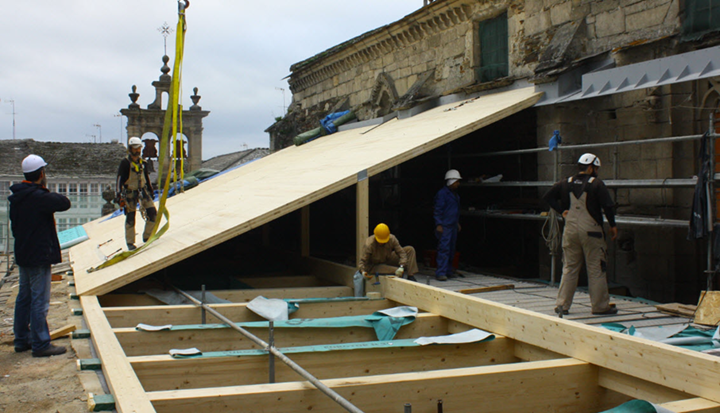

Une nouvelle répartition des charges était nécessaire pour rendre aux fenêtres gothique leur fonction d'origine, mais aussi pour récupérer l'espace sous la toiture. La structure porteuse devait donc être repensée. La solution a consisté à installer une toiture plane en appui sur ses bordures et sur de courts poteaux placés longitudinalement sur la ligne médiane de la toiture à intervalles réguliers. La base de chaque poteau est également connectée à une poutre, permettant ainsi de transférer les charges vers des poutres horizontales.

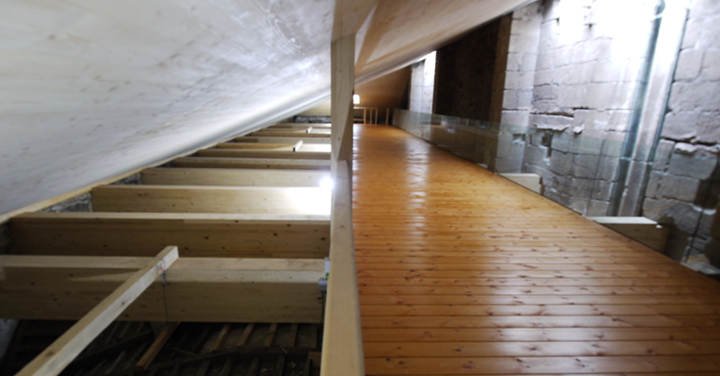

Les anciennes poutres en bois massif ont été remplacées par des poutres en lamellé-collé. La toiture est composée de panneaux en CLT à cinq plis. Trois de ces plis sont orientés dans la direction de la ligne de positionnement des poteaux courts. Cette solution présente l'avantage d'éviter l'usage d'arbalétriers et de pannes, ce qui permet d'avoir une plus grande hauteur sous toiture.

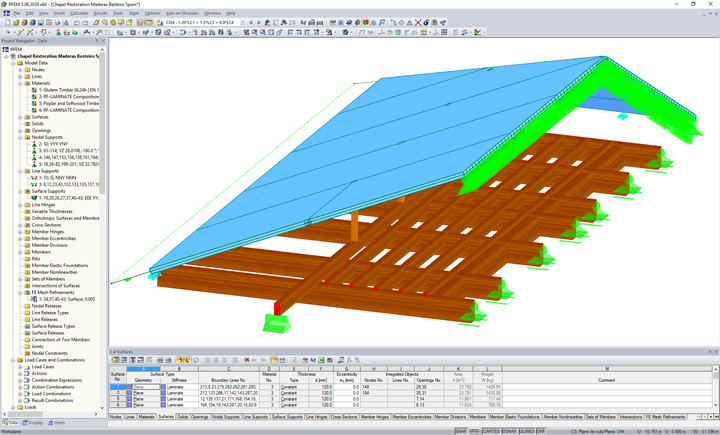

La toiture a été modélisée dans RFEM à l'aide de barres et de surfaces connectées. L'orientation des fibres du CLT a dû être analysée en fonction des efforts internes existants. Les fonctionnalités avancées de RFEM ont permis de simuler le transfert de charges des panneaux CLT aux poteaux en utilisant des surfaces rigides. Les connexions entre les panneaux CLT ont été simulées à l'aide d'articulations linéaires. Les résultats ont été utiles pour le calcul et le positionnement des vis aux jonctions des panneaux, une opération délicate en raison de la convergence des efforts internes.
| Calcul de structure | Bureau technique et travail du bois Maderas Besteiro SL Lugo, Espagne www.mbesteiro.com |
| Architecture | gAUArquitectura e UrbanismoSLp Lugo, Espagne www.gau.com.es |
| Maître d'ouvrage | Junte de Galice, Espagne |
