Remont kaplicy w Lugo, Hiszpania

Pierwotna konstrukcja kaplicy przylegającej do starego klasztoru San Pedro w Lugo, Hiszpania, datuje się na rok 1690.

Tradycyjna konstrukcja dachu kaplicy była wsparta na konstrukcjach kratowych, zamocowanych po prostu w otworach pozostałych po rusztowaniu w głównej ścianie kościoła.

Restaurierung der Trostkapelle in Lugo, Spanien

552x

Drewniana konstrukcja dachu

Projektowanie i konstrukcja

Aby okna nie musiały dłużej pełnić funkcji konstrukcyjnej i aby ponownie udostępnić pomieszczenie, należało ponownie zdefiniować wytrzymałość na obciążenia. Rozwiązaniem było zastosowanie płaskiej powierzchni dachu wspartej na obwodzie i na krótkich słupach ustawionych w równych odległościach na linii środkowej. Niewielkie słupy są także połączone na dole z belką przenoszącą obciążenie na belki poziome.

Wszystkie nowe pręty wykonane są z drewna klejonego warstwowo, zastępując stare elementy z litego drewna. Dach jest wykonany z pięciu warstw drewna klejonego krzyżowo. Trzy warstwy są ułożone w kierunku linii krótkich słupów. Dzięki temu rozwiązaniu możliwe było uniknięcie dodatkowej belki, w celu zmniejszenia rozpiętości dachu. Eliminuje to także potrzebę zastosowania krokwi narożnej w rogu przecięcia połaci dachu, zapewniając tym samym większą wysokość użyteczną w pomieszczeniu poniżej.

Dach został prawidłowo zamodelowany poprzez połączenie prętów i powierzchni. Wymagało to zbadania silnego układu włókien w płytach z drewna klejonego warstwowo w zależności od istniejących sił wewnętrznych. Wykorzystano zaawansowane funkcje w RFEM w celu stworzenia symulacji przenoszenia obciążeń z płyt z drewna klejonego warstwowo na krótkie słupy, z wykorzystaniem sztywnych powierzchni. W przypadku połączeń między płytami z drewna klejonego warstwowo stworzono symulację liniowych przegubów, które zostały prawidłowo skalibrowane, a wyniki wykorzystano do zaplanowania rozkładu śrub na przecięciach płyt, które były skomplikowane ze względu na konwergencję sił wewnętrznych.

Statyka i konstrukcja	Biuro techniczne i zakład stolarski Maderas Besteiro SL Lugo, Hiszpania www.mbesteiro.com
Architektura	gAUArquitectura e UrbanismoSLp Lugo, Hiszpania www.gau.com.es
Inwestor	Xunta de Galicia, Hiszpania

Specyfikacja projektu

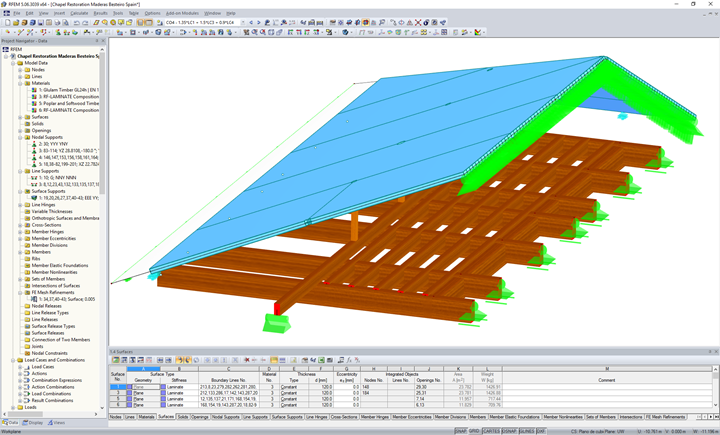

3D-Modell der Dachkonstruktion in RFEM (© Maderas Besteiro S.L.)

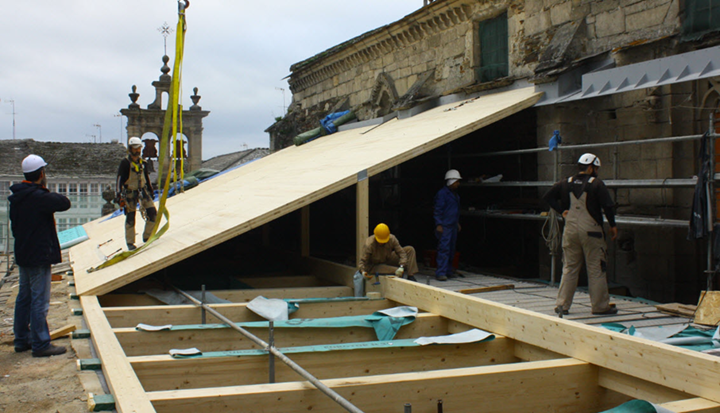

Dach w trakcie budowy (© Maderas Besteiro SL)

Restaurierungsarbeiten am Kapellendach (© Maderas Besteiro S.L.)

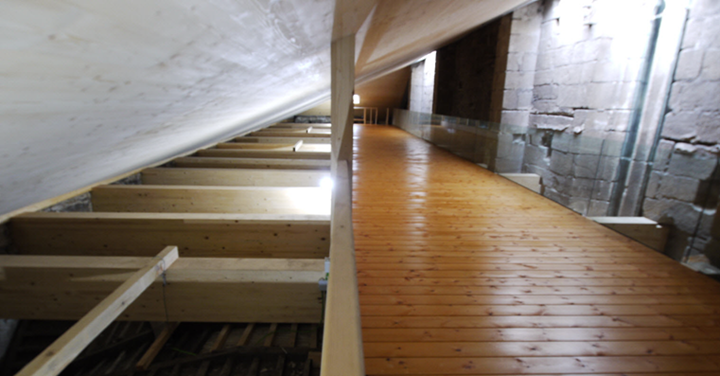

Widok wnętrza po renowacji (© Maderas Besteiro SL)

Dane modelu

Liczba węzłów 228

Liczba linii 280

Liczba prętów 107

Liczba powierzchni 21

Ilość przypadków obciążenia 5

Ilość KO 31

Liczba kombinacji wyników 4

Ciężar całkowity 10,893 t

Wymiarowanie 17,386 x 8,612 x 3,762 m

Wersja programu 5.06.30
