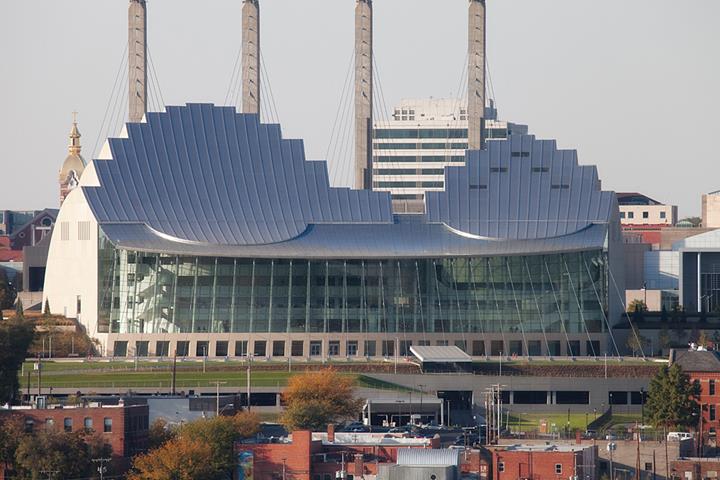

Центр исполнительских искусств Кауфмана в Канзас-Сити, штат Миссури, США

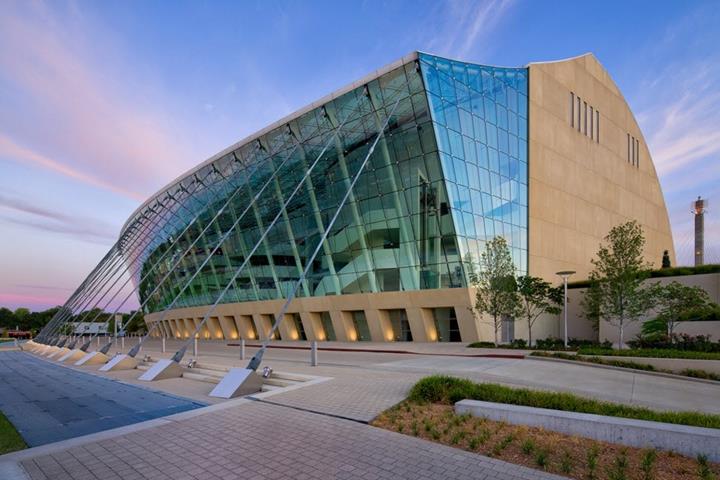

Архитектурной изюминкой Центра исполнительских искусств им. Кауфмана в Канзас-Сити является стеклянный атриум, соединяющий главный вход с обеими сценическими площадками. Стеклянный фасад и зенитный фонарь атриума поддерживаются лишь с помощью специальной вантовой конструкции. Дизайн был задуман как струны для виолончели.

Стеклянный фасад и зенитный фонарь атриума поддерживаются лишь с помощью специальной вантовой конструкции. Весь проект был задуман так, чтобы создавал собой образ струн виолончели, натянутых на держатель и гриф.

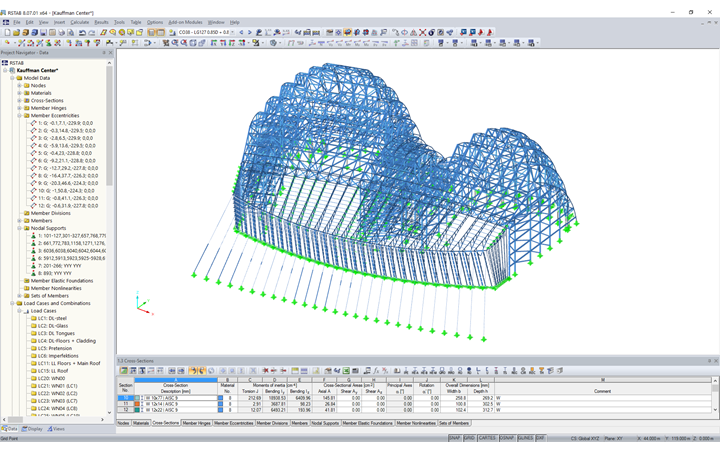

Расчет конструкции атриума из стали и стекла был выполнен в программе RSTAB, фирмой Novum Structures - заказчиком компании Dlubal Software. Фирма Novum далее отвечала также за проектирование, изготовление конструкций и строительство целого объекта.

Конструкция

На две массивные стальные конструкции, в которых находятся театры (театр Мюриэль Кауфман и Хельцберг Холл), опирается верхний конец ряда параллельных вантовых стропил. Нижний конец вант закреплен снаружи, на перекрытии второго этажа, которое находится уже за пересечением трубчатых колонн, определяющих линию застекленных стен и одновременно служащих пилонами для вант. Кроме того, они образуют также основную кровлю и периметр рамной конструкции. Элементы стеклянной стены, скрепленные системой Corner Clamped Glass от компании Novum, затем поддерживает второстепенная вантовая система вертикальных и наклонных канатов.

Атриум содержит 48 300 кв. М изолирующего многослойного стекла, которое состоит из 1147 сегментов неправильной формы. весом от 272 до 363 кг. Преимущественно прямоугольные стеклянные панели на кровле имеют толщину 53 мм, в то время как толщина стеновых панелей составляет 45 мм.

Архитектор Safdie Architects, США
www.safdiearchitects.com
Генеральный подрядчик JE Dunn Construction Co., США
Производственное оборудование Novum Structures LLC, США
www.novumstructures.com


Спецификации проекта

Данные модели

Количество узлов 5008
Количество стержней 9685
Количество загружений 32
Количество сочетаний нагрузок 79
Количество расчетных сочетаний 2
Размеры 127,582 x 98,965 x 52,193 m
Версия программы 8.05.00
