Centro delle arti performative Kauffman in Kansas City, Missouri, USA

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

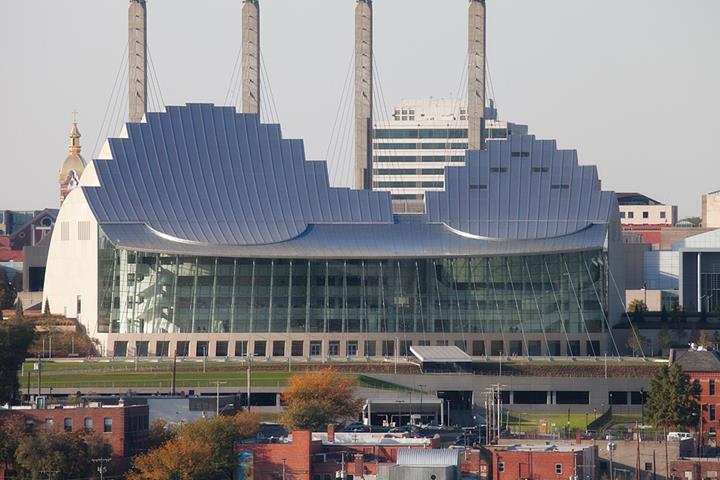

Il Centro delle arti performative Kauffman di Kansas City, Missouri, USA, ha una superficie di 27,000 m2. Per le sue caratteristiche, l'atrio vetrato per è il simbolo dell'intero complesso (dimensioni Lung. x Larg. x Alt.: 97 m x 22 m x 23 m) che collega l'ingresso principale agli auditorium.

Architetti Safdie Architects, USA
www.msafdie.com
General Contractor JE Dunn Construction Co., Stati Uniti
www.jedunn.com
Pianificazione, analisi strutturale e costruzione dell'atrio Novum Structures LLC, Stati uniti
www.novumstructures.com

Modello

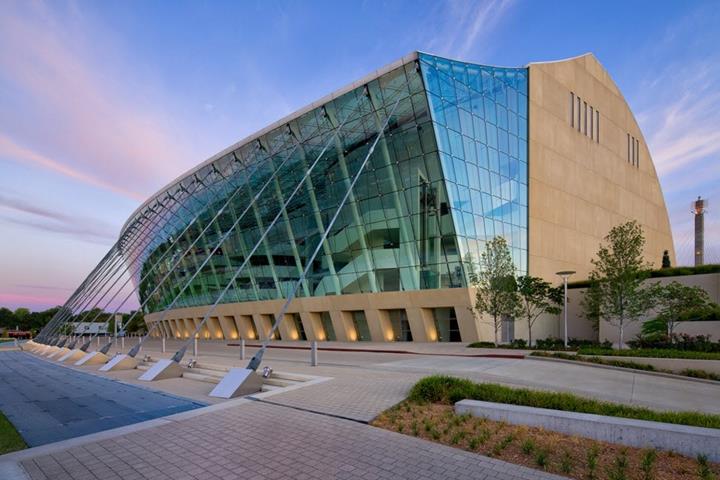

Sia la facciata che il lucernario in vetro sono sostenuti interamente da una struttura di cavi. Il design ha preso spunto dalla parte di un violoncello la dove le corde vengono tese a ventaglio dal ponticello.

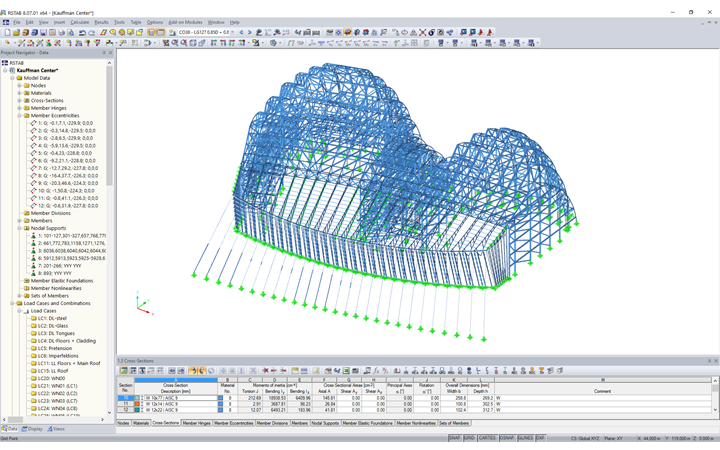

L'analisi strutturale della struttura in acciaio-vetro dell'atrio è stata effettuata dal nostro cliente Novum Structures utilizzando RSTAB. Inoltre, Novum era responsabile dell'ingegneria, della fabbricazione e della costruzione del progetto.

Struttura

Nelle due robuste strutture in acciaio, dove si trova il teatro e la sala concerti (Muriel Kauffman Theatre e Helzberg Hall). Le estremità inferiori dei cavi sono ancorate esternamente nel solaio del secondo piano Le colonne che definiscono la linea della parete vetrata e fungono anche da supporti delle funi. Queste funi e le colonne costituiscono il sistema portante primario della copertura e della struttura intelaiata perimetrale. Gli arcarecci in acciaio leggero delle campate tra le capriate di cavi adiacenti della copertura, che supportano le unità di vetro del lucernario, sono fissati con morsetti Novum Glass System. Un sistema secondario di funi verticali ed inclinate sostengono gli elementi delle vetrate. Queste pareti sono ulteriormente fissate con elementi di fissaggio angolari Novum Glass System.

L'atrio contiene 4 488 m² di vetrocamera stratificato che si compone di 1 147 segmenti di forma irregolare, ognuno di peso compreso tra 272 e 363 kg. I pannelli di vetro rettangolari della copertura hanno uno spessore di 53 mm. Mentre i pannelli delle pareti hanno uno spessore di 45 mm.
