Kauffman 艺术表演中心,美国密苏里州堪萨斯城

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

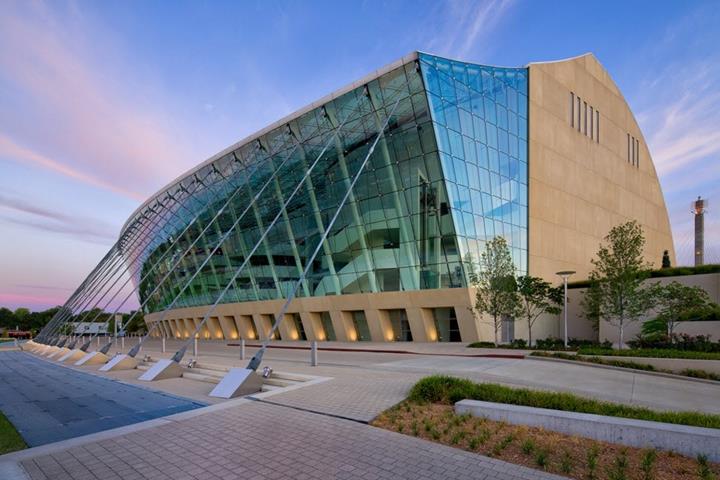

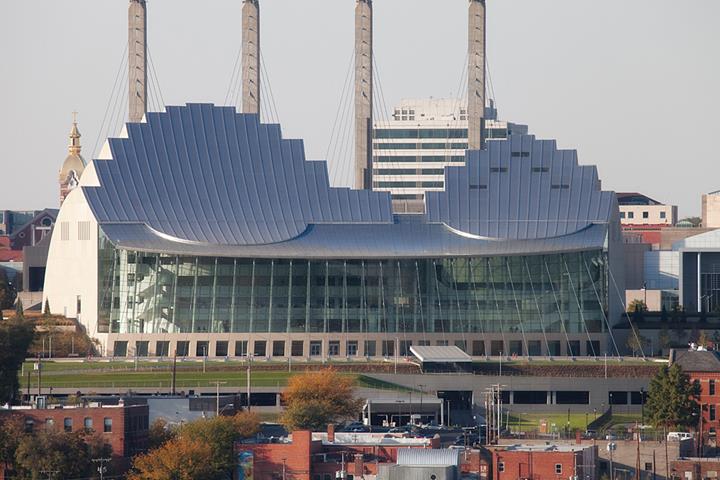

位于密苏里州堪萨斯城的考夫曼表演艺术中心的建筑面积为286,000 ft 2 。 玻璃中庭是该建筑的标志性特征(长x宽x高:317英尺x 73英尺x 70英尺),将主入口连接到两个表演场地。

建筑师 美国Safdie Architects
www.msafdie.com
总承包商 JE Dunn Construction Co., USA
规划、结构设计 & 玻璃长廊建造 美国Novum Structures LLC
www.shkp.com

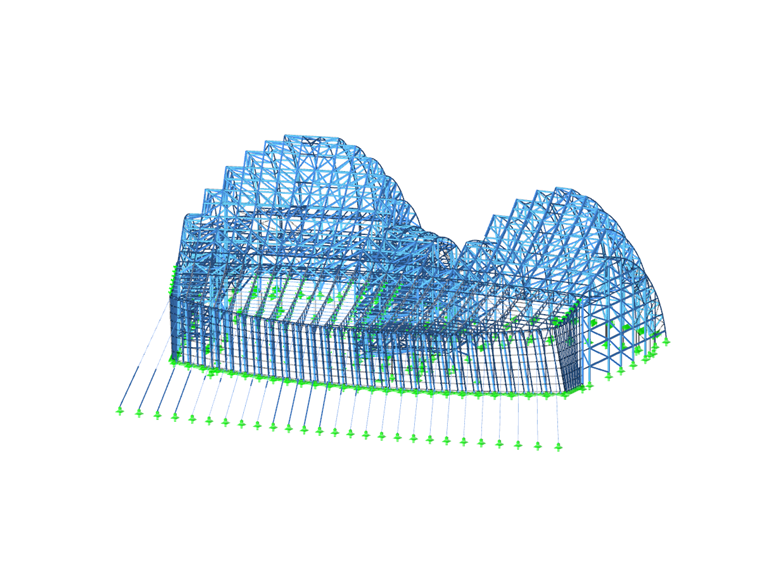

模型

玻璃幕墙和玻璃天窗完全由索结构支撑。 大提琴的琴弦呈扇形散布在琴桥和琴板上。

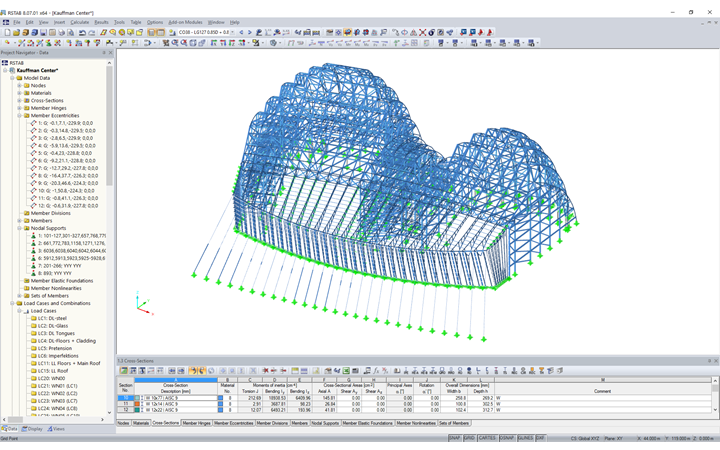

Dlubal客户Novum Structures使用RSTAB对中庭钢玻璃结构进行了结构分析。 此外,Novum还负责该项目的设计,制造和施工。

支承结构

剧院的两座巨大的钢结构建筑(Muriel Kauffman 剧院和 Helzberg Hall)的上端连接着一系列平行的索桁架。 电缆的低端在穿过管柱后从外部固定在二楼板中 定义了玻璃幕墙的线,并作为斜拉索。 此外,它们构成了主要的屋顶和周边框架结构。 轻型钢pur架跨接在相邻的屋架索架上,支撑着由Novum的Edge Clamp Glass System固定的天窗玻璃单元。垂直和倾斜电缆的辅助电缆系统支撑玻璃幕墙单元,并由Novum的角落固定玻璃系统固定。

中庭包含48,300ft²的中空夹层玻璃,其中包括1,147个不规则形状的节段, 每个重 600 到 800 磅。屋顶上的矩形玻璃板厚度为 2 1/16 英寸。墙板的厚度为 1 3/4 英寸。

项目位置
