Kauffman Center for Performing Arts w Kansas City, Missouri, USA

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

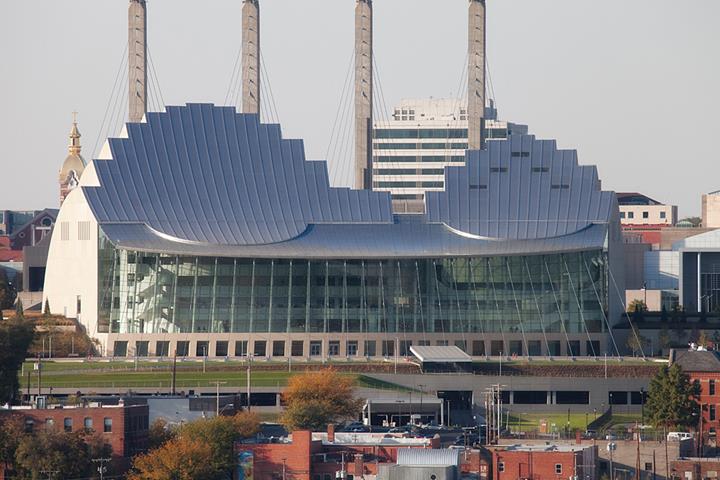

Centrum sztuki widowiskowej Kauffmana z siedzibą w Kansas City, MO, ma powierzchnię 286,000 ft 2 . Cechą charakterystyczną tego budynku jest szklane atrium (wymiary długość x szerokość x wysokość: 97 m x 22 m x 23 m) łączące główne wejście z dwiema salami, w których odbywają się koncerty.

Architekt Safdie Architects, USA
www.msafdie.com
Generalny wykonawca JE Dunn Construction Co., USA
www.jedunn.com
Planowanie, analiza statyczna i budowa atrium Novum Structures LLC, USA
www.novumstructures.com

Model

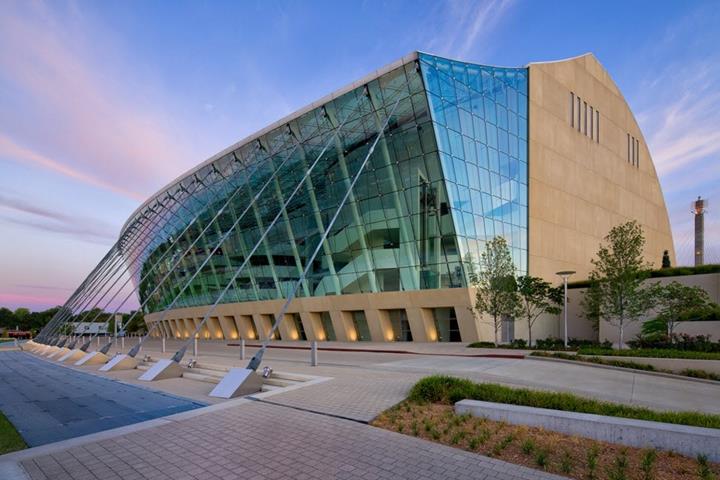

Szklana fasada oraz okno są podtrzymywane całkowicie przez strukturę kablową. Bazą dla projektu był wygląd strun wiolonczeli rozpostartych w kształcie wachlarza na mostku i gryfie.

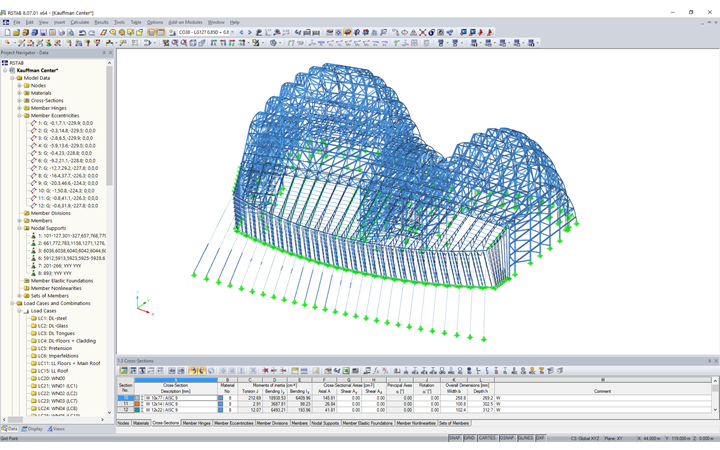

Analiza statyczno-wytrzymałościowa stalowo-szklanej konstrukcji została przeprowadzona w RSTAB przez klienta Dlubal Software, firmę Novum Structures. Ponadto firma Novum była odpowiedzialna za zaplanowanie, produkcję elementów konstrukcyjnych i budowę.

schemat statyczny

Dwie masywne stalowe konstrukcje, w których działają teatry (Muriel Kauffman Theatre i Helzberg Hall) trzymają górny koniec ułożonych równolegle kabli. Dolny koniec kabli jest przymocowany do zewnętrznej płyty znajdującej się za okrągłymi słupami, wyznaczającymi linię przeszklonych ścian i pełniących rolę podwieszenia. Dodatkowo słupy tworzą konstrukcję głównego dachu i ramy obwodowej. Płatwie z lekkiej stali, łączące sąsiadujące ze sobą kable, które podtrzymują szklane elementy okna, są zabezpieczone elementami łączącymi firmy Novum. Drugi układ pionowych i pochylonych kabli podtrzymuje szklane elementy. Następnie te ściany są zabezpieczone elementami łączącymi firmy Novum.

Atrium składa się z 4,488 m² izolacyjnego szkła klejonego, obejmującego 1,147 segmentów o nieregularnym kształcie, każdy o wadze pomiędzy 272 i 363 kg. Każdy segment ma masę od 272 do 363 kg. Przeważnie prostokątne szyby na dachu mają grubość 53 mm, a panele ścienne o grubości 45 mm.

Lokalizacja projektu
