Kauffman Center for the Performing Arts v Kansas City, Missouri, USA

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

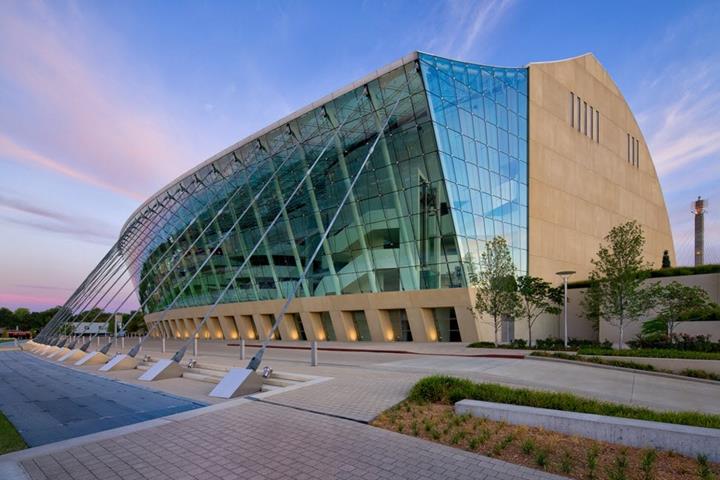

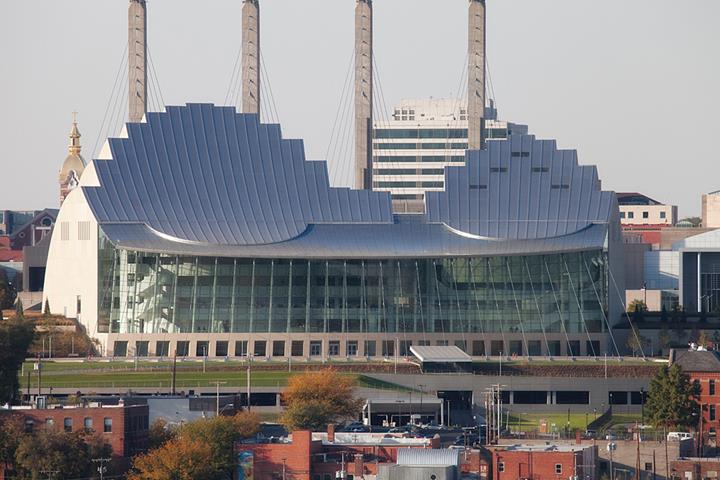

Kauffman Center for the Performing Arts v Kansas City, MI, USA, má rozlohu 27 000 m2. Skleněné atrium, které spojuje hlavní vchod s oběma koncertními sály, je nejvýraznějším architektonickým prvkem této budovy (rozměry d x š x v: 97 m x 22 m x 23 m).

Architektura Safdie Architects, USA
www.msafdie.com
Generální dodavatel JE Dunn Construction Co., USA
www.jedunn.com
Návrh, statika a realizace atria Novum Structures LLC, USA
www.novumstructures.com

Model

Skleněná fasáda je nesena systémem ocelových lan. Vzhled budovy má evokovat struny violoncella napnuté přes kobylku a hmatník.

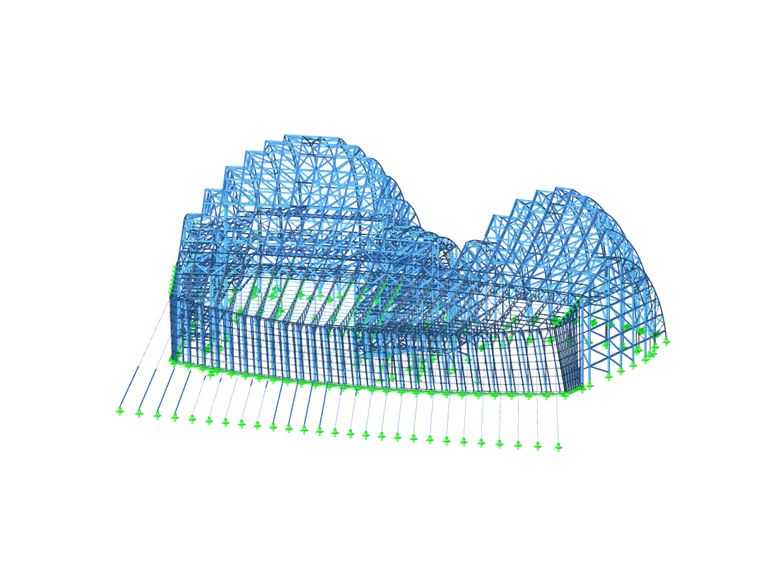

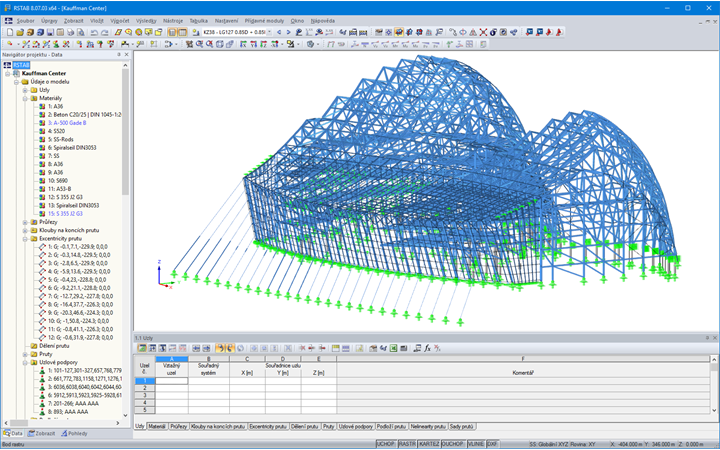

Statická analýza ocelové a skleněné konstrukce atria byla provedena za použití programu RSTAB zákazníkem společnosti Dlubal Software Novum Structures. Společnost Novum provedla navíc i realizaci projektu.

Konstrukce

Ve dvou masivních ocelových konstrukcích, kde je umístěno divadlo a koncertní sál (Muriel Kauffman Theatre a Helzberg Hall), jsou upnuty horní konce rovnoběžných ocelových lan. Dolní konce lan jsou ukotveny zevně na sloupech stojících na desce druhého podlaží. Sloupy definují linii prosklené stěny a působí zároveň jako podpěry lan. Tato lana a sloupy tvoří primární systém podpírající střechu a obvodovou rámovou konstrukci. Druhý lanový systém svislých a šikmých lan podpírá prvky skleněné stěny, které jsou zajištěny systémem společnosti Novum Corner Clamped Glass, který je upíná v rozích.

Na stavbu atria bylo použito 4 488 m² izolačního vícevrstvého skla ve formě 1 147 nepravidelně tvarovaných segmentů. Každý segment váží mezi 272 a 363 kg. Převážně pravoúhlé skleněné panely na střeše jsou 53 mm silné. Stěnové panely mají tloušťku 45 mm.

Umístění projektu
