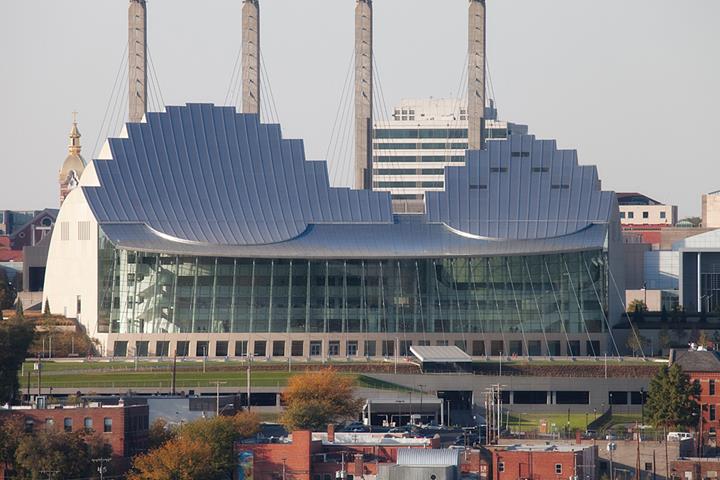

Kauffman Center for the Performing Arts, Kansas City, Missouri, USA

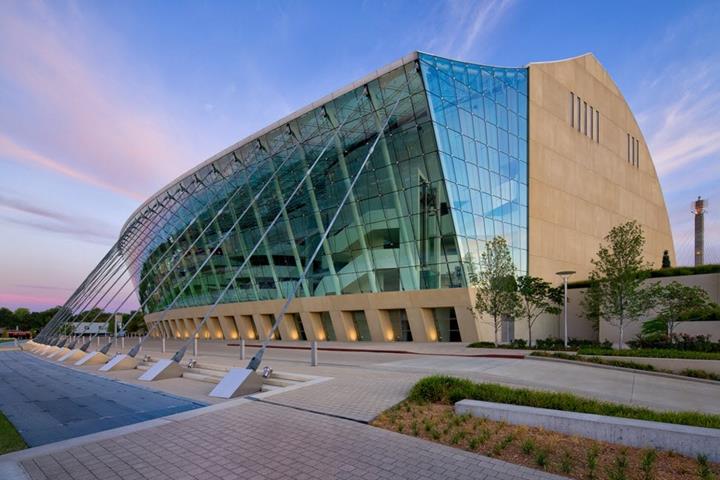

Architektonisches Highlight des Kauffman Center for the Performing Arts in Kansas City ist das verglaste Atrium, das den Haupteingang mit den beiden Veranstaltungssälen verbindet. Die Glasfassade ist nach außen mit Seilen abgespannt. Das Design wurde den Saiten eines Cellos nachempfunden.

Die Glasfassade ist nach außen mit Seilen abgespannt. Das Design wurde den Saiten eines Cellos nachempfunden, die über Steg und Griffbrett laufen.

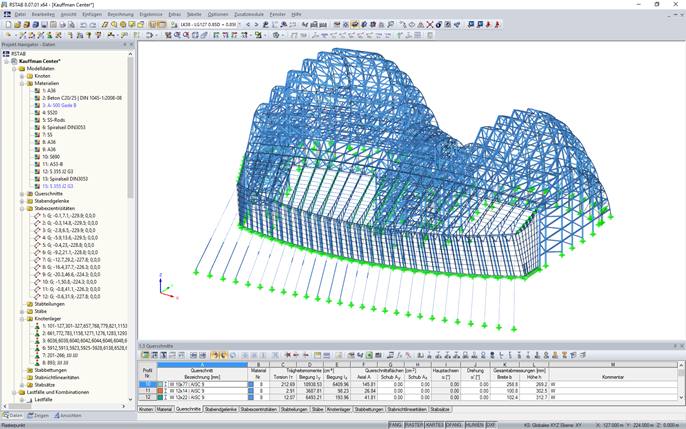

Die statische Berechnung für die Stahl-Glas-Konstruktion des Atriums erstellte der Dlubal-Kunde Novum Structures mit RSTAB. Zudem war Novum für die Planung, Herstellung und Montage verantwortlich.

Konstruktion

Die zwei massiven Stahlkonstruktionen, in denen die Theater (Muriel Kauffman Theatre und Helzberg Hall) untergebracht sind, halten das obere Ende von mehreren parallelen Seilbindern. Das untere Ende der Seile ist außerhalb in der zweiten Bodenplatte verankert, nachdem sie Rohrstützen durchkreuzt haben. Die Stützen definieren die Linie der verglasten Wände und dienen als Kabelhalterungen. Darüber hinaus bilden sie die primäre Dach- und umlaufende Rahmenkonstruktion. Ein zweites Seilsystem aus vertikalen und schrägen Seilen stützt die Glaswandelemente, die mit dem System von Novum gesichert sind, bei dem das Glas in den Ecken eingespannt ist.

Für das Atrium wurden 4.488 m² isoliertes Verbundglas in Form von 1.147 unregelmäßig geformten Segmenten verbaut. Jedes Segment hat ein Gewicht zwischen 272 und 363 kg. Die überwiegend rechteckigen Glasscheiben auf dem Dach sind 53 mm dick, die Dicke der Wandplatten beträgt 45 mm.

Architekt Safdie Architects, USA
www.safdiearchitects.com
Planung Anlagenbau Novum Structures LLC, USA
www.novumstructures.com


Projektspezifikationen

Modelldaten

Anzahl Knoten 5008
Anzahl Stäbe 9685
Anzahl Lastfälle 32
Anzahl Lastkombinationen 79
Anzahl Ergebniskombinationen 2
Abmessungen 127.582 x 98.965 x 52.193 m
Programmversion 8.05.00
