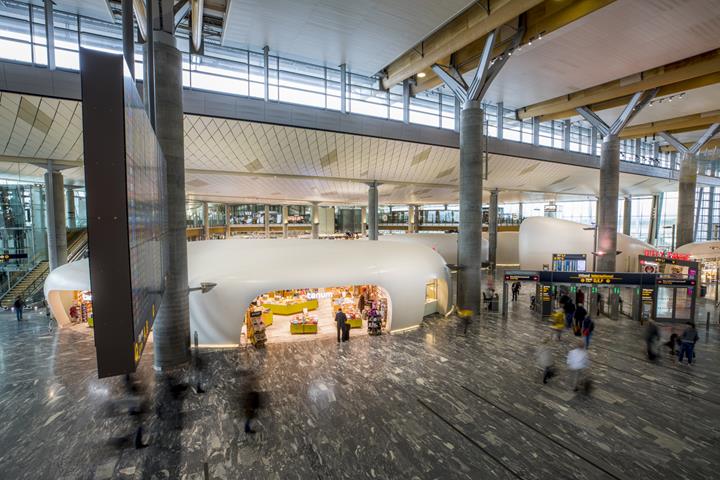

За архитектурный проект затем отвечала ослоская фирма Nordic Architects, а конструкций выполнила компания SJB.Kempter.Fitze. На весь проект ушло около 500 панелей Kerto‑Q и 50 мm³ клееной ламинированной древесины.
Конструция
Первоначально должны были быть павильоны сделаны из стали, но из-за их сложной формы и геометрии конструкций решили инженеры наконец использовать древесину, поскольку она не только универсальная в применении, но и более гибкая чем сталь.

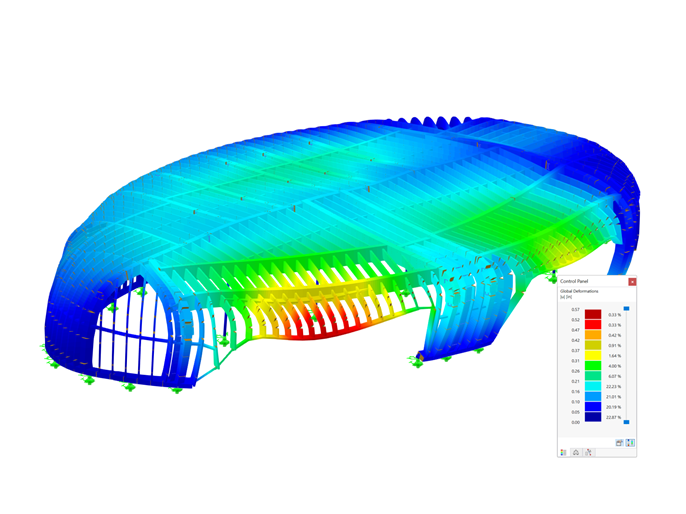

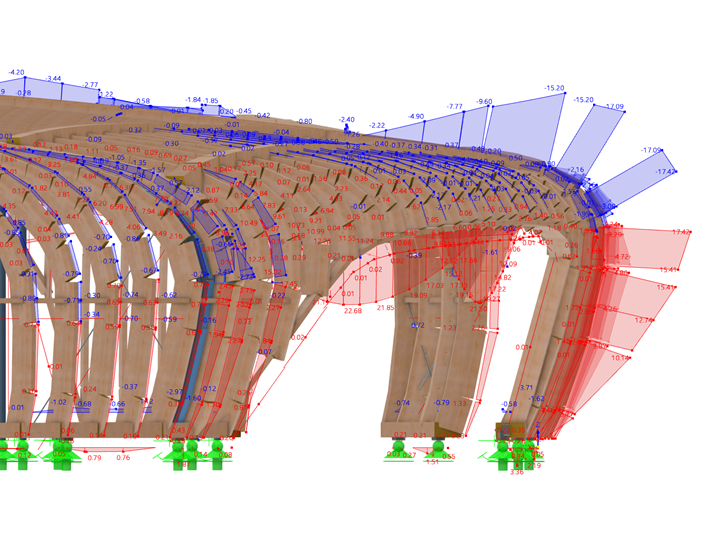

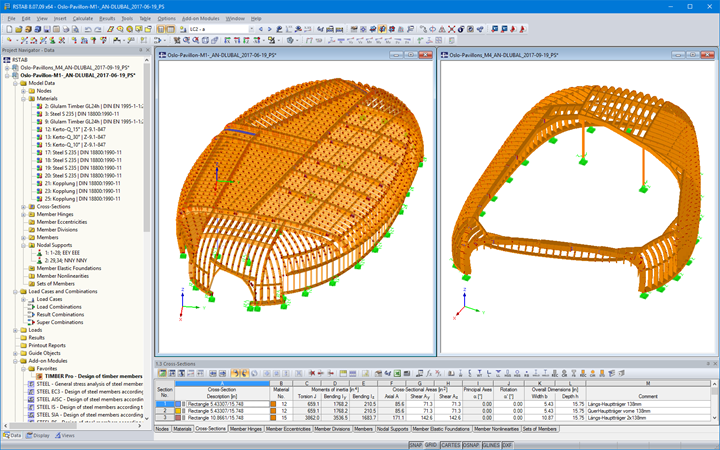

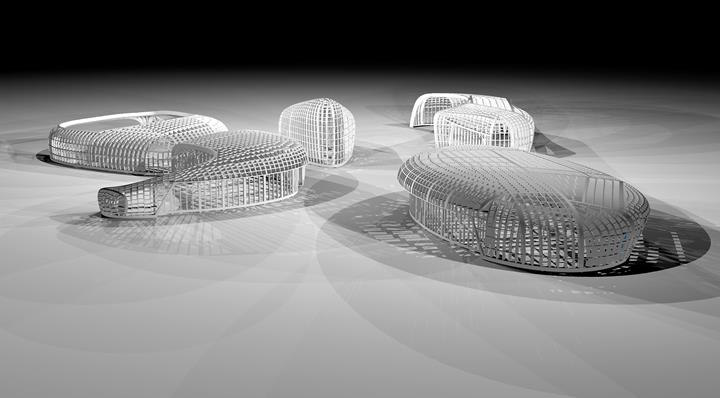

Само формообразование конструкций было задано архитекторами. Потом были уточнены все заданные поверхности и разработаны несущие конструкции из деревянных ребер (балки Kerto-Q или клееные фермы). После того была создана осевая модель ребер и перенесена в программу RSTAB. Наконец была в расчете конструкций определена требуемая ширину ребер (высота всегда постоянна).
В общей сложности было автоматически промаркировано около 10 000 различных компонентов, которые затем были вырезаны на фрезерных станках с ЧПУ. Нумерация была притом сделана так, чтобы монтаж возможно было проводить практически без плана.
