Padiglione all'aeroporto di Oslo in Gardermoen, Norvegia

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Analisi strutturale SJB.Kempter.Fitze AG
Eschenbach/Frauenfeld, Svizzera
www.sjb.ch
Architettura
Nordic - Office of Architecture
Oslo, Norvegia
nordicarch.com
General Contractor Lindner Group
Arnstorf, Germania
www.lindner-group.com
Progettazione, produzione, assemblaggio
Blumer-Lehmann AG
Gossau, Svizzera
www.blumer-lehmann.ch
Progettazione digitale Design-to-Production GmbH
Zurich, Svizzera
www.designtoproduction.com
Committente
Oslo Lufthavn SA
Norvegia
www.osl.no

Dimensioni del gazebo M1

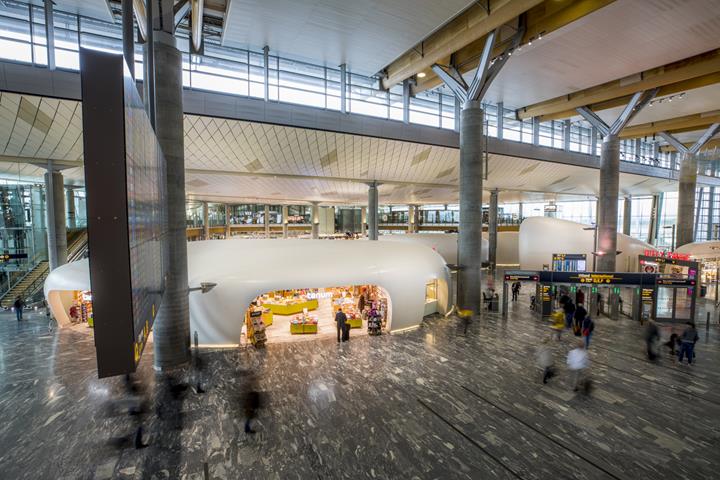

Nel nuovo terminal dell'aeroporto internazionale di Oslo-Gardermoen sono stati costruiti cinque padiglioni per ospitare negozi e ristoranti duty-free.

In collaborazione con il Gruppo Lindner, Blumer-Lehmann AG ha progettato, prodotto e installato la struttura in legno delle strutture a forma libera.

Lo studio Nordic Architects di Oslo, Norvegia, è stato i responsabile del progetto, e SJB.Kempter.Fitze ha fornito il calcolo strutturale. Sono stati utilizzati circa 500 pannelli Kerto-Q e 50 m³ di legno lamellare incollato.

Struttura

I padiglioni dovevano essere originariamente realizzati in acciaio. Tuttavia, a causa della complessità e della geometria delle strutture, gli ingegneri hanno deciso di utilizzare il legname come materiale versatile e flessibile.

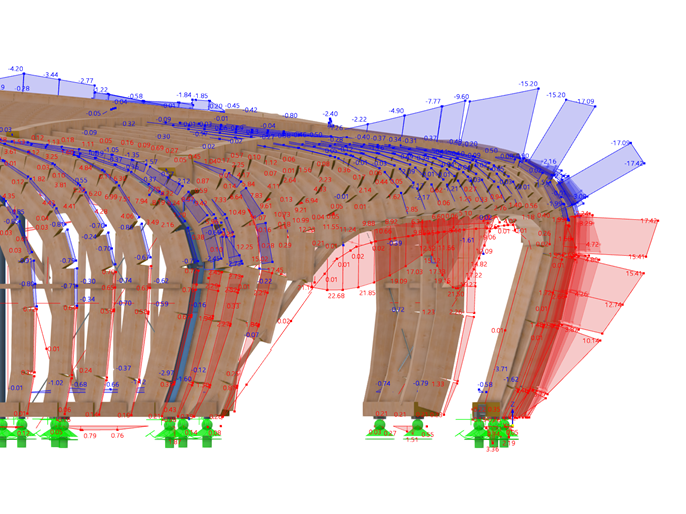

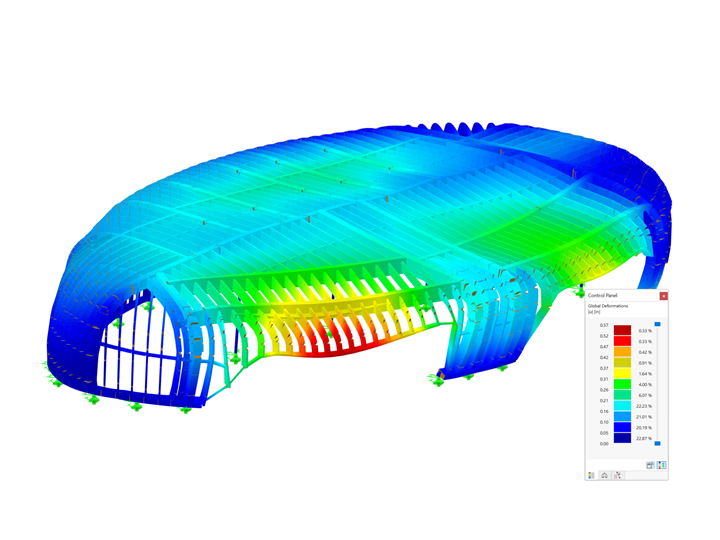

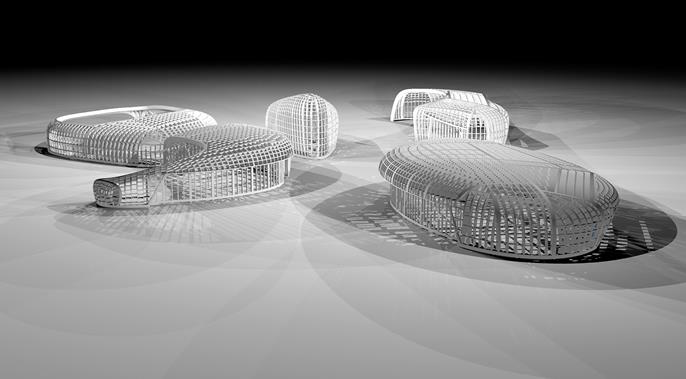

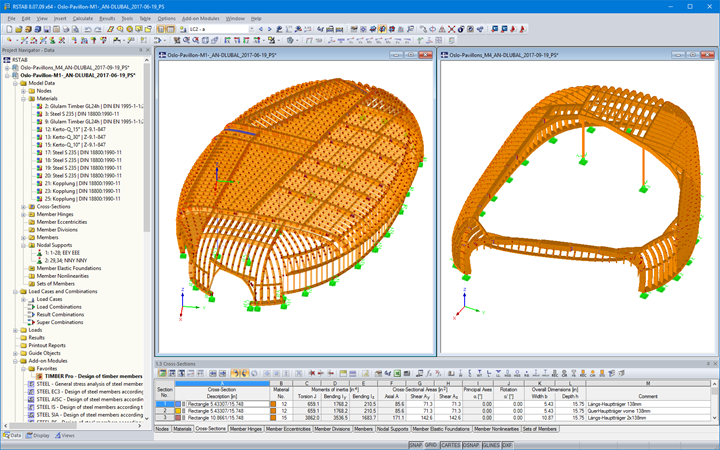

Il form-finding è stato definito dagli architetti. Quindi è stato eseguito un affinamento delle superfici predeterminate e lo sviluppo di una struttura portante in nervature di legno (travi Kerto-Q o travi in lamellare). Il modello degli assi delle nervature è stato creato e trasferito a RSTAB. Il calcolo strutturale ha poi mostrato la larghezza delle nervature (l'altezza è sempre costante).

Circa 10.000 componenti diversi sono stati etichettati automaticamente e poi fabbricati con fresatrici CNC. La numerazione è stata determinata in modo tale che l'assemblaggio è stato quasi possibile senza un progetto.
