3381x

21.6.2017

Pavilony na letišti Oslo-Gardermoen, Norsko

V novém terminálu mezinárodního letiště Oslo-Gardermoen vzniklo pět pavilonů, kde se nachází bezcelní obchody a restaurace. Společnost Blumer‑Lehmann AG ve spolupráci s Lindner Group vyprojektovala, zhotovila a sestavila volně tvarované dřevěné konstrukce.

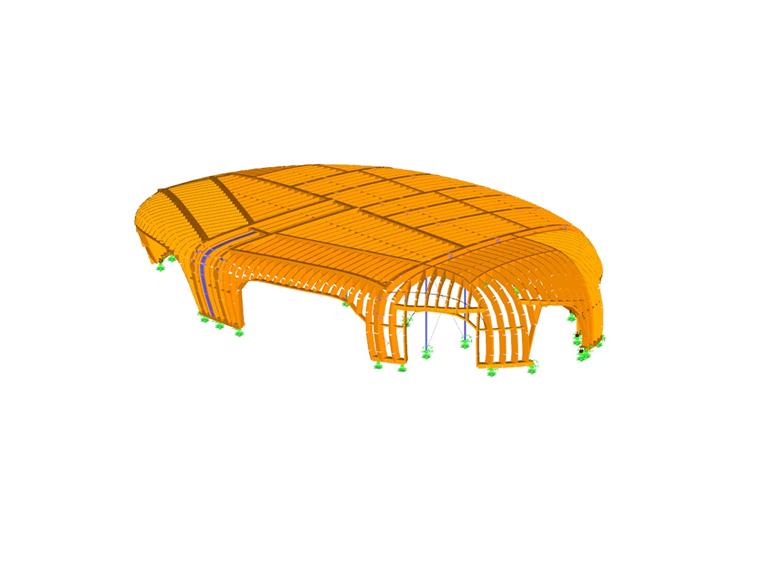

Pavillons am Flughafen Oslo-Gardermoen, Norwegen

1030x

Dřevěná rámová konstrukce

Architekti ze společnosti Nordic navrhli design konstrukce a inženýrská kancelář SJB.Kempter.Fitze dodala statické výpočty. Při stavbě se spotřebovalo přibližně 500 Kerto‑Q desek a 50 m³ lepeného lamelového dřeva.

Konstrukce

Pavilony měly být původně vyrobeny z oceli. Nicméně vzhledem k složitosti a geometrii návrhu se inženýři nakonec rozhodli použít dřevo jakožto všestranný a flexibilní materiál.

Hledání vlastního tvaru (form‑finding) bylo definováno architekty. Následně se upřesnily zadané plochy a vyvinula nosná konstrukce z dřevěných žeber (Kerto‑Q nosníky a lepené lamelové nosníky). Dále vznikl osový model žeber, který byl převeden do programu RSTAB. Statické výpočty pak ukázaly šířku žeber (výška vždy konstantní).

Asi 10 000 různých konstrukčních dílců bylo automaticky označeno a vyřezáno pomocí CNC strojů. Číslování bylo přitom stanoveno tak, že bylo možné konstrukci sestavit téměř bez jakéhokoliv plánu.

Statika a konstrukce	Dlubal Software s.r.o. Anglická 28 120 00 Praha Tel.: Tel.: +420 221 590 191
Statika a konstrukce	Dlubal Software s.r.o. Anglická 28 120 00 Praha Tel.: +420 227 203 203
Statika a konstrukce	NOBA Hallenbau GmbH Hauptstraße 45 92665 Altenstadt, Německo
Statika a konstrukce	FCP Fritsch, Chiari & Partner ZT GmbH Vídeň, Rakousko www.fcp.at
Statický výpočet	PERI GmbH Rudolf-Diesel-Straße 89264 Weißenhorn, Německo Tel.: 09 / 95 50
Statika a konstrukce	Kai Ollesch, Ulrich Körner, Robin Eckardt Studenti Univerzity v Dortmundu P3 Konstrukce stožárů projektu Akademický rok 1997/98 www.tu-dortmund.de

Specifikace projektu

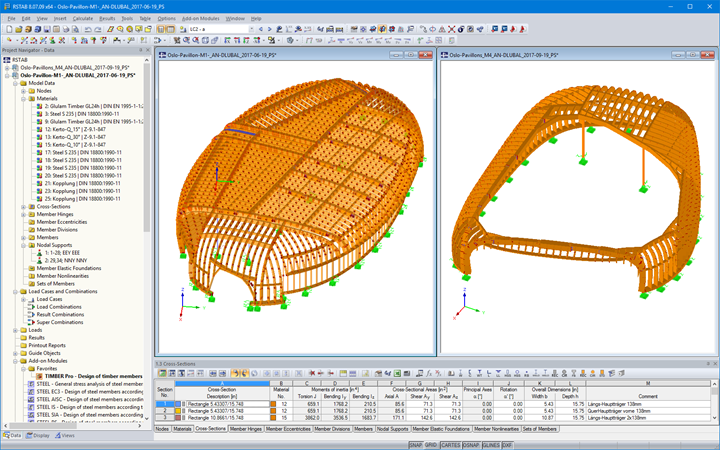

3D RSTAB model pavilonů na letišti Oslo-Gardermoen, Norsko (© Blumer-Lehmann AG)

3D-Modelle zweier Pavillons in RSTAB (© Blumer-Lehmann AG)

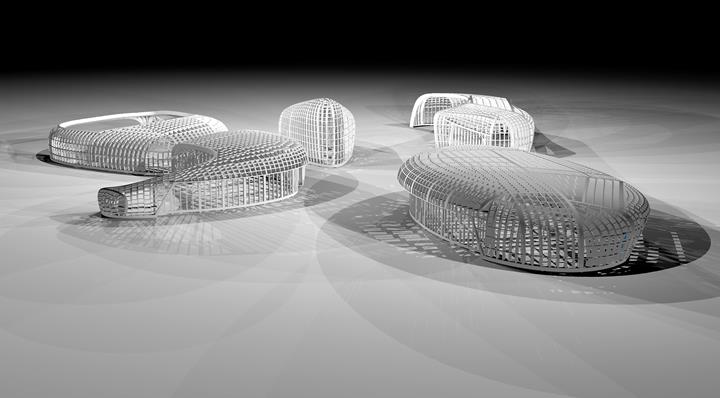

3D-Modelle der Pavillons (© Blumer-Lehmann AG)

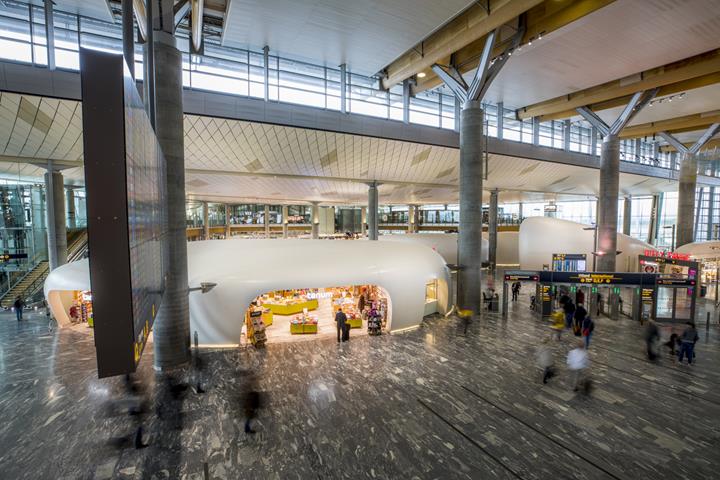

Fertiggestellter Pavillon im Terminal des Flughafens Oslo-Gardermoen (© Blumer-Lehmann AG)

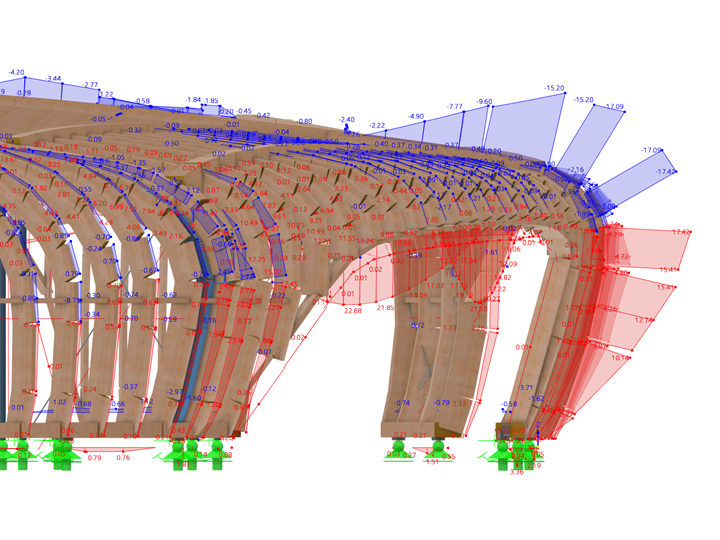

Dřevěná rámová konstrukce | Vnitřní síly - momenty při ohybu My

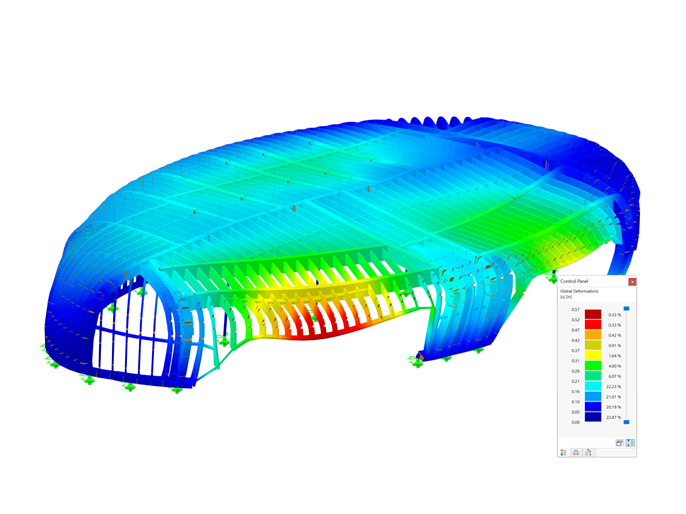

Deformace dřevěné rámové konstrukce | Pavilon na letišti v Oslu

Údaje o modelu

Počet uzlů 3216

Počet prutů 4066

Počet zatěžovacích stavů 16

Celková hmotnost 28,296 t

Rozměry 26,643 x 18,221 x 4,753 m

Verze programu 8.09.01
