Pawilony przy Oslo Airport w Gardermoen, Norwegia

W nowym terminalu międzynarodowego lotniska Oslo-Gardermoen zbudowano pięć pawilonów, w których znajdą miejsce sklepy i restauracje wolnocłowe. Blumer-Lehmann AG, we współpracy z Lindner Group, zaplanował, wyprodukował i zmontował konstrukcje drewniane o dowolnym kształcie.

Pavillons am Flughafen Oslo-Gardermoen, Norwegen

1032x

Drewniana konstrukcja ramowa

Firma Nordic Architects z Oslo, Norwegia, była odpowiedzialna za stworzenie projektu, a firma SJB.Kempter.Fitze przeprowadziła obliczenia konstrukcyjne. W sumie wykorzystano około 500 płyt Kerto-Q i 5700 m³ drewna klejonego.

Konstrukcja

Pawilony pierwotnie miały zostać wykonane ze stali. Jednakże, ze względu na złożoność i geometrię konstrukcji, inżynierowie podjęli decyzję o wykorzystaniu drewna, jako materiału wszechstronnego i elastycznego.

Architekci zdefiniowali znajdowanie kształtów. Następnym krokiem było zagęszczenie wcześniej określonych powierzchni oraz rozbudowa konstrukcji wsporczej, wykonanej z drewnianych żeber (belki typu Kerto‑Q lub kratownice z drewna klejonego warstwowo). Model osiowy ram został utworzony i przeniesiony do programu RSTAB. Następnie obliczenia konstrukcyjne wykazały szerokość ram (wysokość jest zawsze stała).

Około 10,000 różnych elementów zostało automatycznie oznaczonych, a następnie wyprodukowanych z wykorzystaniem urządzeń CNC. Numerowanie zostało ustalone w taki sposób, że montaż był możliwy właściwie bez planu.

Statyka i konstrukcja	Oslo Lufthavn SA Norwegia avinor.no/flyplass/oslo/
Architekt	Nordic - Office of Architecture Oslo, Norwegia nordicarch.com
Generalny wykonawca	Lindner Group Arnstorf, Niemcy www.lindner-group.com
Planowanie, produkcja, montaż	Blumer-Lehmann AG Gossau, Szwajcaria www.blumer-lehmann.ch
Planowanie cyfrowe	Design-to-Production GmbH Zurich, Szwajcaria www.designtoproduction.com
Inwestor	Oslo Lufthavn SA Norwegia www.osl.no

Specyfikacja projektu

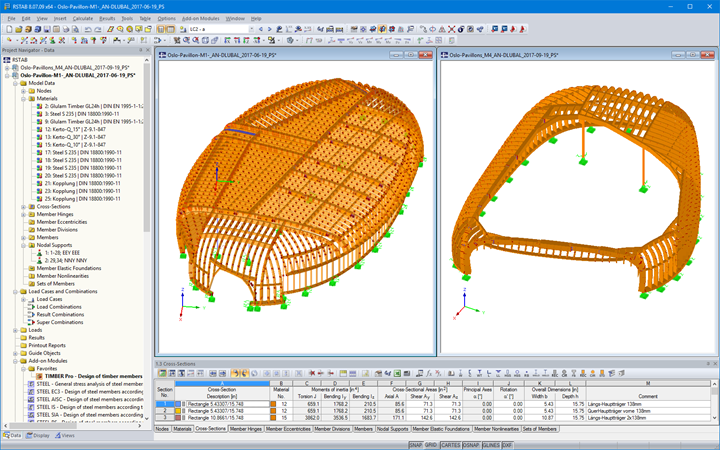

Modele 3D dwóch pawilonów w RSTAB (© Blumer-Lehmann AG)

3D-Modelle zweier Pavillons in RSTAB (© Blumer-Lehmann AG)

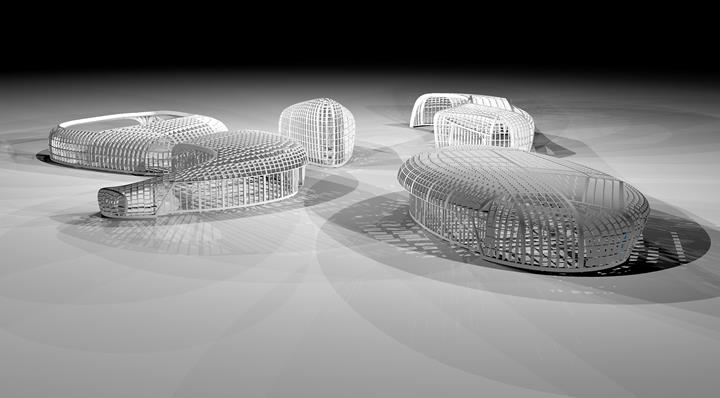

3D-Modelle der Pavillons (© Blumer-Lehmann AG)

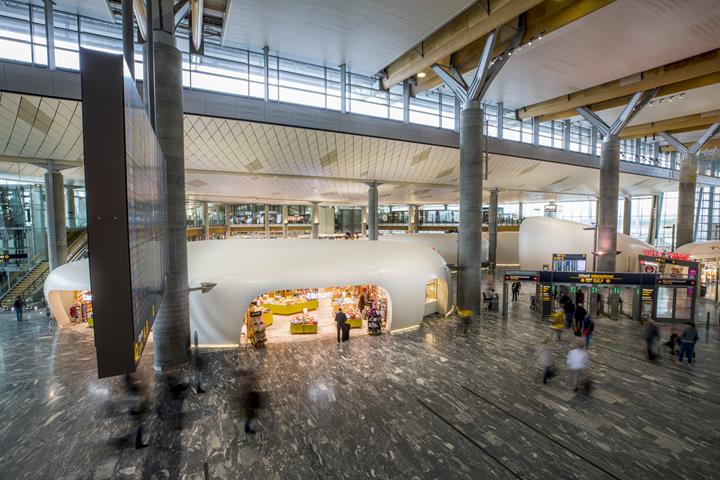

Fertiggestellter Pavillon im Terminal des Flughafens Oslo-Gardermoen (© Blumer-Lehmann AG)

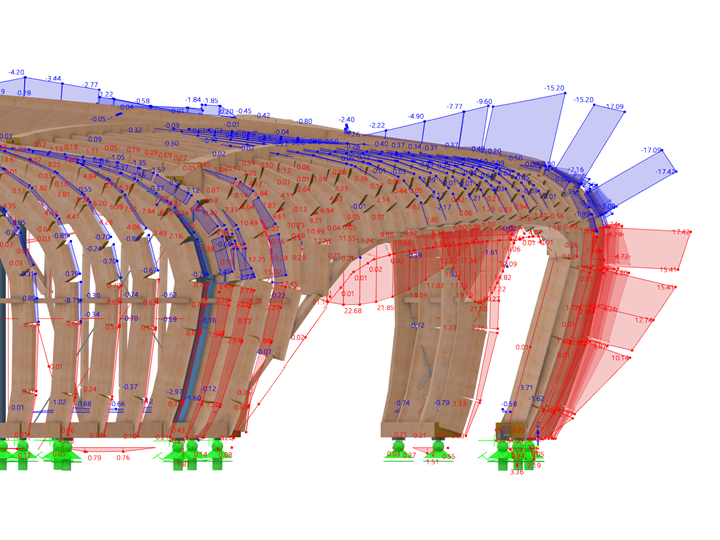

Drewniana konstrukcja ramy | Siły wewnętrzne - momenty zginające My

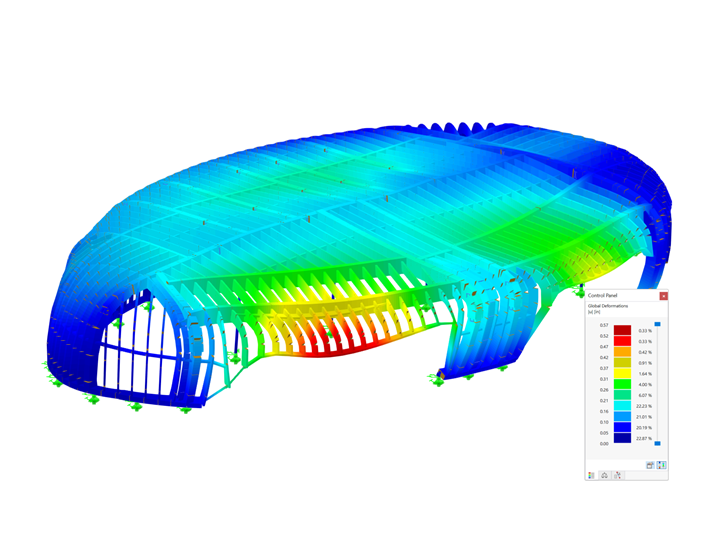

Odkształcenie drewnianej konstrukcji ramy | Pawilon na lotnisku w Oslo

Dane modelu

Liczba węzłów 3216

Liczba prętów 4066

Ilość przypadków obciążenia 16

Ciężar całkowity 28,296 t

Wymiarowanie 26,643 x 18,221 x 4,753 m

Wersja programu 8.09.01
