Pavilions at Oslo Airport in Gardermoen, Norway

在奥斯陆加勒穆恩国际机场的新航站楼中，建造了五个展馆，为免税商店和餐厅提供了空间。 Blumer-Lehmann AG与Lindner Group合作，设计，制造和组装了自由造型的木结构建筑。

Pavillons am Flughafen Oslo-Gardermoen, Norwegen
1031x
木结构结构

挪威奥斯陆的Nordic Architects负责设计，由SJB.Kempter.Fitze提供结构计算。 总共使用了大约 500 块 Kerto‑Q 板和 1,766 ft³ 的胶合木。

支承结构

展馆最初应为钢结构。 然而，由于结构的复杂性和几何形状，工程师决定使用这种木材作为一种多用途的柔性材料。

找形是由建筑师定义的。 接下来是对预定义的面进行细化处理，然后开发木肋（Kerto-Q梁或胶合木桁架）制成的支撑结构。 创建框架的轴模型并传输到RSTAB。 结构计算中显示了框架的宽度（高度始终不变）。

大约10,000个不同的组件被自动标记，然后使用CNC铣床进行加工。 确定编号的方式是几乎不需要计划就可以组装。

结构分析 奥斯陆 Lufthavn SA
挪威
avinor.no/flyplass/oslo/
建筑师 Nordic - Office of Architecture
Oslo, Norway
nordicarch.com
总承包商 Lindner Group
Arnstorf, Germany
www.lindner-group.com
规划、制造、组装 Blumer-Lehmann AG
瑞士戈绍
www.blumer-lehmann.ch
数码规划 Design-to-Production GmbH
Zurich, Switzerland
www.designtoproduction.com
投资商 Oslo Lufthavn SA
Norway
www.osl.no

项目说明

模型数据

节点数目： 3216
杆件数目： 4066
荷载工况数目 16
总重量 28,296 t
翘曲区域尺寸 26.643 x 18.221 x 4.753 m
软件版本 8.09.01

您有什么问题想问的吗？

活动
2024-04-30
Online Training | English
中文-GB | 旗帜 网络培训
RFEM 6 | 高校学生 | 木结构设计导论
2024-05-02
RFEM 6 中关于膜结构的施工阶段
中文-GB | 旗帜 网络课堂
RFEM 6 对膜结构的施工阶段
2024-05-08
Online Training | English
中文-GB | 旗帜 网络培训
RFEM 6 | 高校学生 | 钢筋混凝土设计简介
2024-05-08
RSECTION 1 中\n截面建模和应力分析
中文-GB | 旗帜 网络课堂
RSECTION 1 中的截面建模和应力分析
2024-05-15
Online Training | English
中文-GB | 旗帜 网络培训
RFEM 6 | 高校学生 | 钢结构设计简介
2024-05-16
RFEM 6 中考虑施工阶段
中文-GB | 旗帜 网络课堂
RFEM 6 施工阶段分析
2024-05-23
RFEM 6 - 国标铝合金结构设计
中文-GB | 旗帜 网络课堂
RFEM 6 - 国标铝合金结构设计 | 2024 年 5 月
2024-06-20
RFEM 6 - 国标铝合金结构设计
中文-GB | 旗帜 网络课堂
Dlubal 技术支持回答的最常见问题 | 2024 年 6 月
2024-10-16
在线培训 | 英语
中文-GB | 旗帜 网络培训
RFEM 6 | 高校学生 | 杆件设计简介
2024-10-23
在线培训 | 英语
中文-GB | 旗帜 网络培训
RSECTION 1 | 高校学生 | 材料强度简介
2024-10-30
在线培训 | 英语
中文-GB | 旗帜 网络培训
RFEM 6 | 高校学生 | 有限元简介
2024-11-05 - 2024-11-07
Event Invitation
ZH | 旗帜 会议
NCSEA 结构工程论坛
视频
FAQ 005494 | 如何对两侧加劲的木梁进行建模？ （接头）
ZH | 旗帜 常见问题和解答 (FAQ)
FAQ 005494 | 如何对两侧加劲的木梁进行建模？ （接头）
长度: 00:01:22 min
ZH | 旗帜 产品功能
根据欧洲规范 EN 1995、美国规范 NDS、加拿大规范 CSA O86 和瑞士规范 SIA 265 的木结构抗火设计
长度: 00:00:56 min
ZH | 旗帜 活动
网络课堂 | RFEM 6 中的木楼板计算
长度: 00:00:00 min
ZH | 旗帜 活动
RFEM 6 案例教程 - 钢木筒壳
长度: 00:57:23 min
ZH | 旗帜 活动
RFEM 6 学生版 | 木结构设计导论 | 2023 年 11 月 29 日
长度: 00:00:00 min
ZH | 旗帜 产品功能
截面优化
长度: 00:00:56 min
ZH | 旗帜 活动
RFEM 6 案例教程 - 木拱廊桥
长度: 01:21:29 min
Webinar|4606
ZH | 旗帜 活动
RFEM 6 案例教程 - 楼板舒适度分析
长度: 00:53:18 min
ZH | 旗帜 活动
RFEM 6 网络课堂 - 时程分析
长度: 00:53:51 min
下载模型
G3 Shopping Resort in Gerasdorf, Austria
378x
大厅框架结构
G3 Shopping Resort in Gerasdorf, Austria
422x
大厅框架结构
Pavilions at Oslo Airport in Gardermoen, Norway
659x
木结构结构
模型 000000 | 木结构
348x
80x
木结构
模型 004809 | 正交胶合木建筑
356x
53x
正交胶合木建筑
木结构楼板
195x
23x
木结构楼板
型号 004717 | 带线释放的楼板
243x
26x
带线释放的楼板
型号 004707 | Municipal Utilities Kirchheim sub Teck 的办公楼
268x
办公楼采用木结构和钢筋混凝土结构
模型 004708 | 楼板
182x
楼板
知识库文章
Einfluss der Einwirkungsdauer auf den Bemessungswert der Festigkeit
进行荷载计算时，除了考虑荷载外还必须考虑木结构设计中荷载组合的一些特殊性。 与钢结构不同，在木结构中，强度值取决于荷载持续时间和木材湿度。 正常使用极限状态设计时必须考虑一些特殊的情况。 在本文中，我们将讨论实体计算中的效应，以及如何使用 RSTAB 和 RFEM 进行计算。
结构系统和截面尺寸按照 [1]
计算柔性组合梁有很多种选择。 这首先相互区分于建模的类型。 虽然使用 Gamma 方法建模非常简单，但在使用其他方法（例如剪切分析）进行建模时, 需要做更多的工作, 但这可以通过比 Gamma 方法相对灵活的应用来完成。
知识库 001848 | 在 RFEM 6 中按照 2018 NDS 标准进行木柱设计
使用“木结构设计”模块，可以按照 2018 NDS 标准 ASD 方法进行木柱设计。 准确计算木杆件的抗压承载力和调整系数对于安全考虑和设计非常重要。 下面的文章将按照 NDS 2018 标准，使用逐步的解析方程验证“木结构设计”模块计算的最大临界屈曲强度，包括受压调整系数、调整后的抗压设计值和最终设计比率。
知识库 001825 | 施工阶段分析网络服务和应用程序编程接口
如果计算规则的结构，输入通常并不复杂，但非常耗时。 输入的自动化可以节省宝贵的时间。 本例中的任务是将房屋的楼层视为独立的施工阶段。 必须使用 C# 程序输入，这样用户就不必手动输入各个楼层的元素。
截图

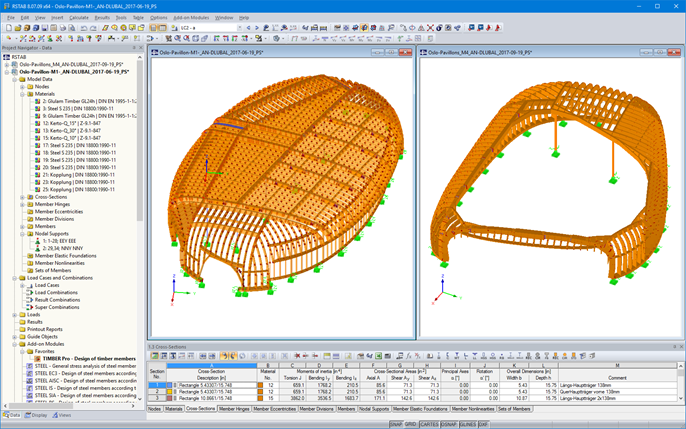

RSTAB中两个凉亭的3D模型（©Blumer-Lehmann AG）
3D-Modelle zweier Pavillons in RSTAB (© Blumer-Lehmann AG)

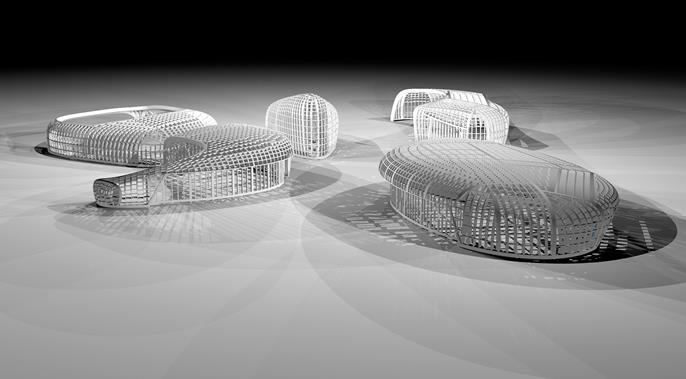

3D-Modelle der Pavillons (© Blumer-Lehmann AG)
3D-Modelle der Pavillons (© Blumer-Lehmann AG)

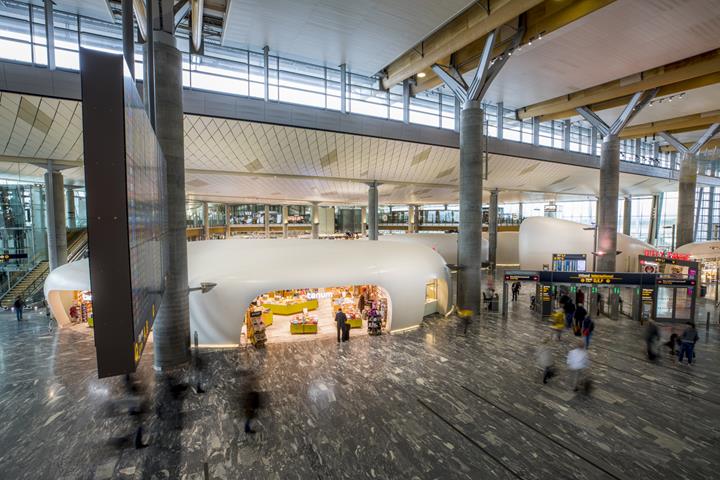

Fertiggestellter Pavillon im Terminal des Flughafens Oslo-Gardermoen (© Blumer-Lehmann AG)
Fertiggestellter Pavillon im Terminal des Flughafens Oslo-Gardermoen (© Blumer-Lehmann AG)

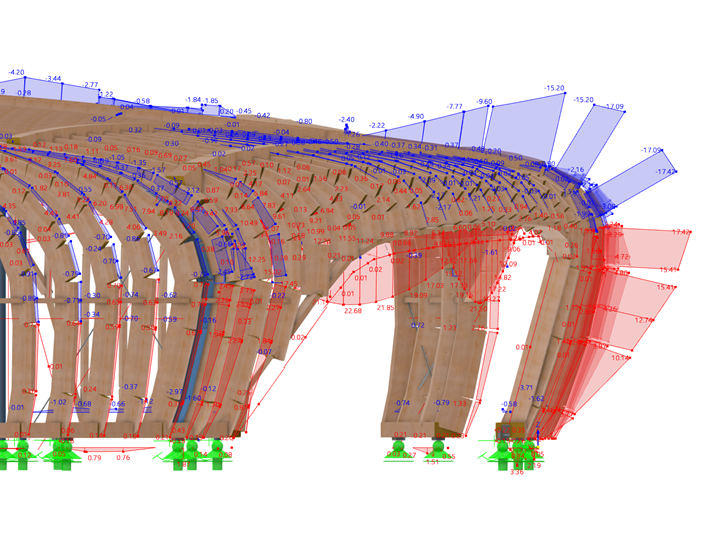

木结构 | 内力
木结构 | 内力 - 弯矩 My

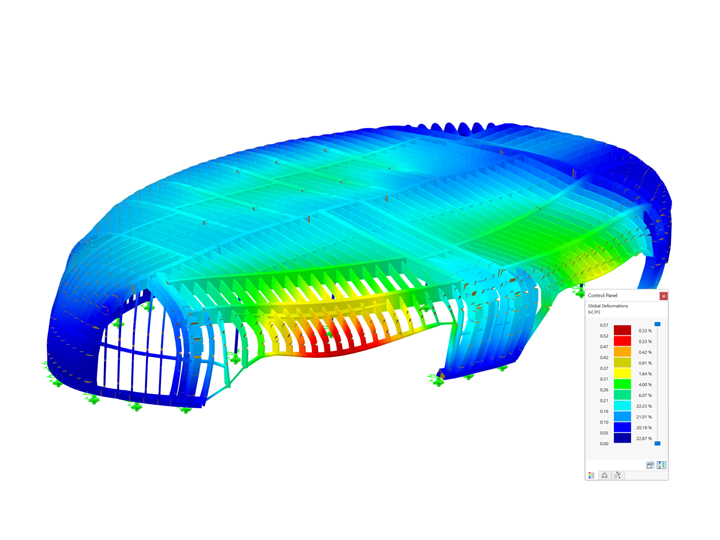

木框架结构变形
