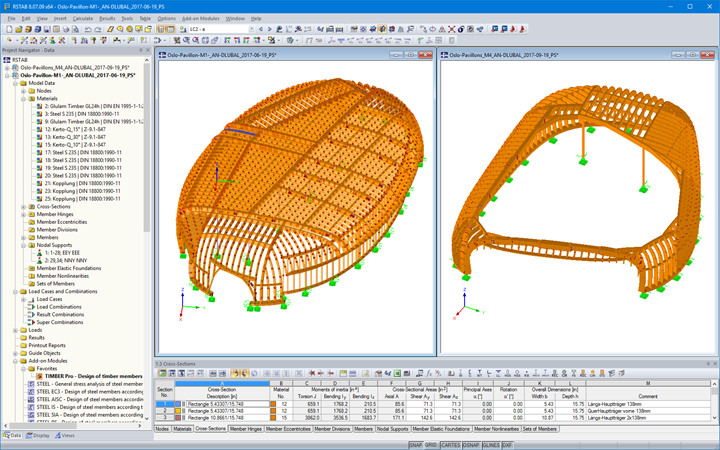

Modèles en 3D des deux pavillons dans RSTAB (© Blumer-Lehmann AG)

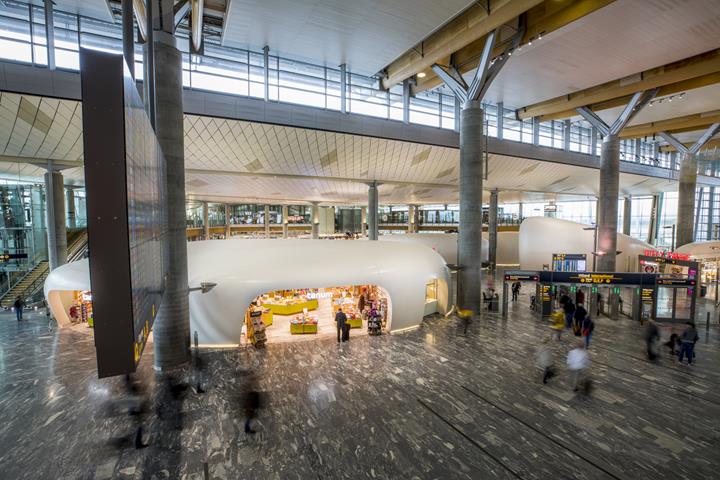

Cinq pavillons ont été construits dans le terminal le plus récent de l’aéroport international d'Oslo-Gardemoen afin de créer des emplacements pour différents restaurants et boutiques duty free. Les sociétés Blumer-Lehmann AG et Lindner Group ont planifié, fabriqué et assemblé les structures en bois de ces pavillons de forme libre.

Le cabinet Nordic Architects d'Oslo était chargé de la conception du projet et le calcul de structure a été effectué par le bureau d'études SJB.Kempter.Fitze. Environ 500 panneaux Kerto-Q et 50 m³ de bois lamellé-collé ont été utilisés.

Structure

Les pavillons devaient à l'origine être construits en acier. En raison de la complexité des structures et de la géométrie, les planificateurs ont finalement décidé d'utiliser le bois, polyvalent et flexible.

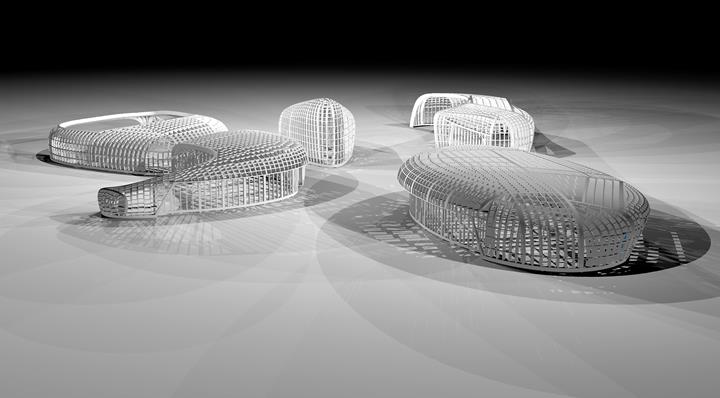

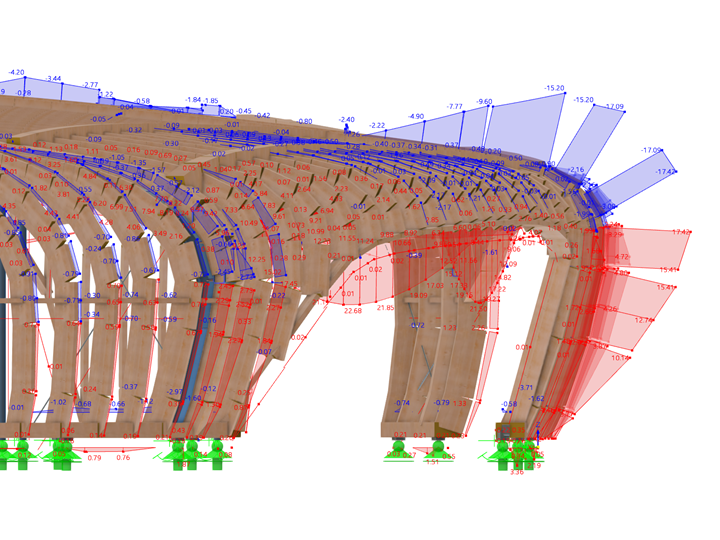

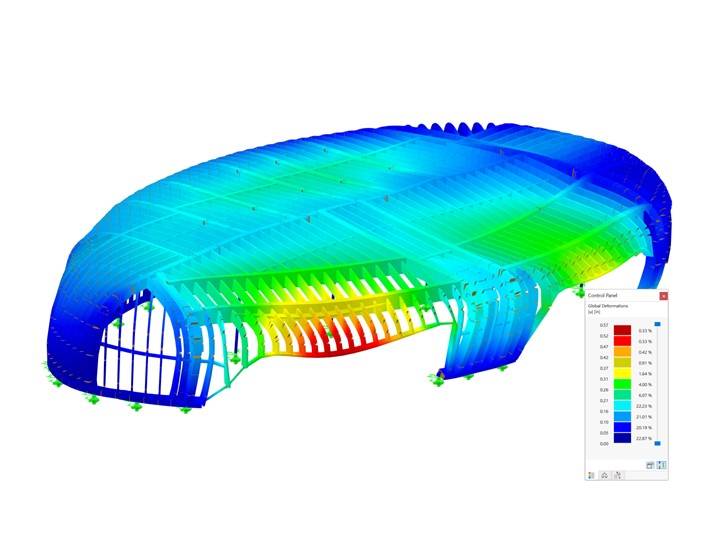

La recherche de forme a été effectuée par une équipe d'architectes. Les surfaces définies ont ensuite été raffinées et une structure porteuse composée de portiques (poutres Kerto-Q ou poutres en lamellé-collé) a été paramétrée. Le modèle d'axes des portiques a ensuite été généré et transféré vers RSTAB. Le calcul de structure a alors permis de déterminer la largeur des portiques, d'une hauteur constante.

10 000 composants différents ont été automatiquement gravés à l'aide d'une machine CNC, puis fraisés. La numérotation des pièces a été réalisée afin que l'assemblage soit quasiment possible sans plan.
