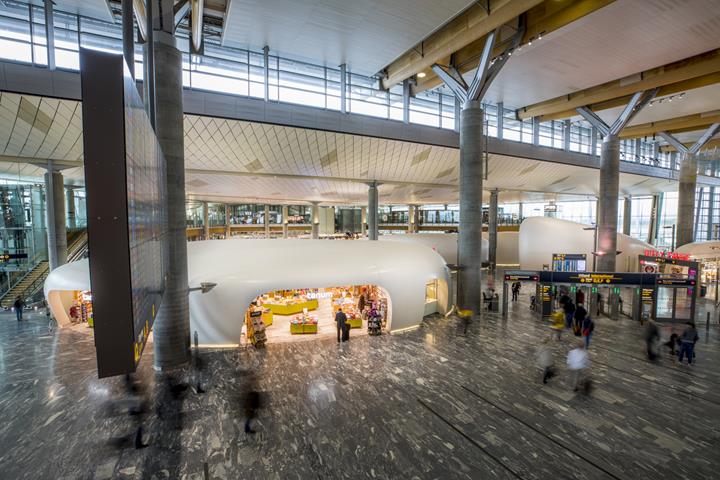

Nordic Architects de Oslo, Noruega, fueron los responsables del diseño y SJB.Kempter.Fitze proporcionó el cálculo estructural. Se utilizaron un total de 500 paneles Kerto‑Q y 50 m³ de madera laminada encolada.
La estructura
Los pabellones se deberían de haber realizado originalmente con acero. Sin embargo, debido a la complejidad y geometría de las estructuras, los ingenieros decidieron usar la madera por ser un material versátil y flexible.

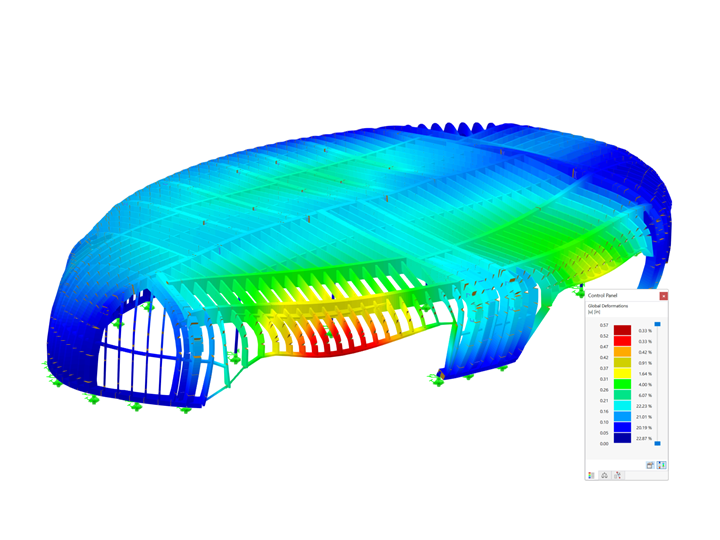

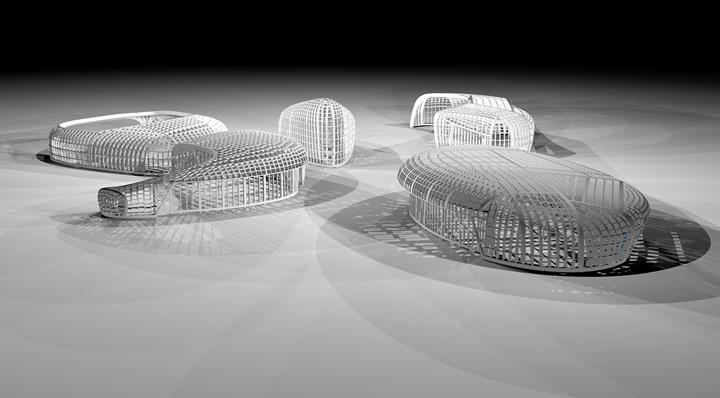

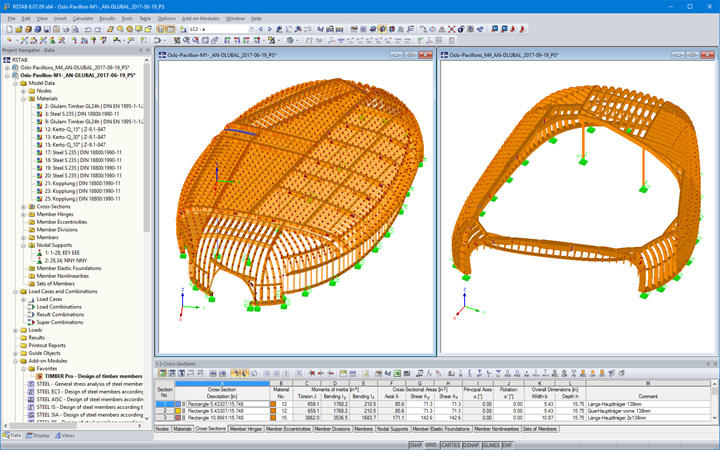

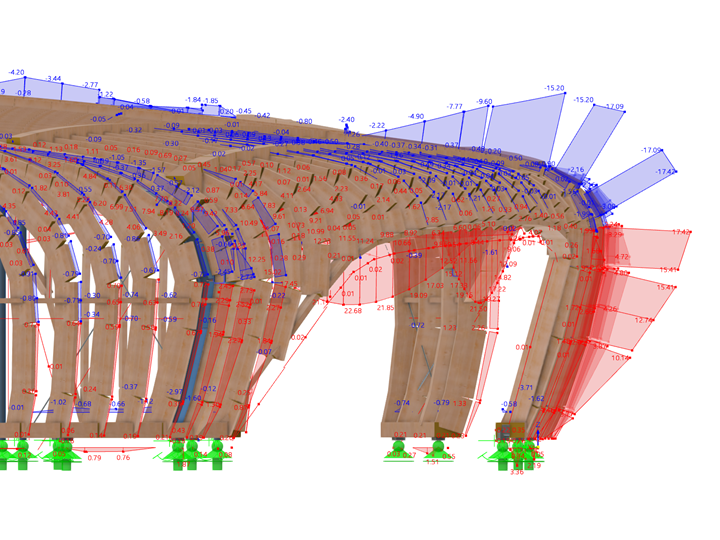

La búsqueda de forma fue definida por los arquitectos. Esto fue seguido por un refinamiento de las superficies predeterminadas y el desarrollo de una estructura de soporte compuesta de nervios de madera (vigas Kerto‑Q de cerchas de madera laminada encolada). El modelo del eje de los pórticos se creó y transfirió a RSTAB. El cálculo estructural reveló entonces el ancho de los pórticos (la altura siempre es constante).
Alrededor de 10.000 componentes distintos se etiquetaron automáticamente y fabricaron posteriormente con fresadoras de CNC. La numeración se determinó de tal manera que el ensamblaje fue posible apenas sin ningún plano.
