Деревянный фасад стадиона TD Place в Оттаве, Канада

Проект заказчика

Заказчик Город Оттава / Оттавская спортивно-развлекательная группа (OSEG)
Архитектор CannonDesign
www.cannondesign.com
Расчет конструкций Moses Structural Engineers Inc. & Halsall
Торонто, Канада
www.mosesstructures.com

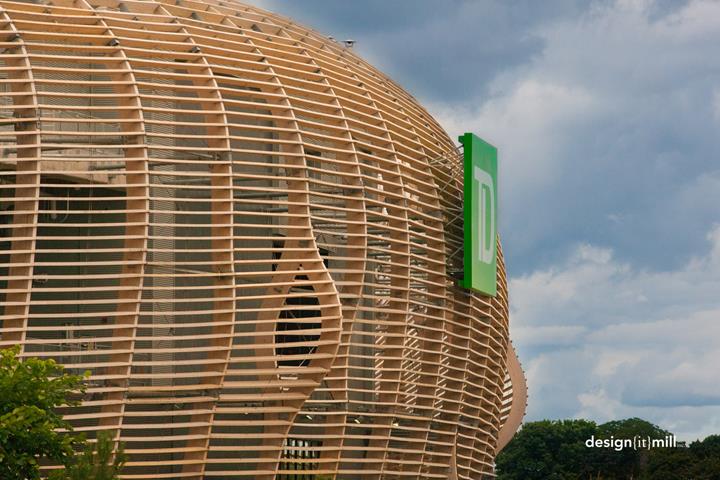

После реконструкции стадион TD Place в столице Канады Оттаве может принять до 24 000 посетителей. Спортивный комплекс расположен в парке Лансдаун и в основном используется для канадского и классического футбола. Архитектурной изюминкой стадиона является закругленный деревянный фасад.

Заказчик Dlubal Moses Structural Engineers Inc. из Торонто, Канада, подготовил предварительное технико-экономическое обоснование, работал в 3D предварительную геометрию и детализировал проект, с учетом поставки, транспортировки и монтажа.

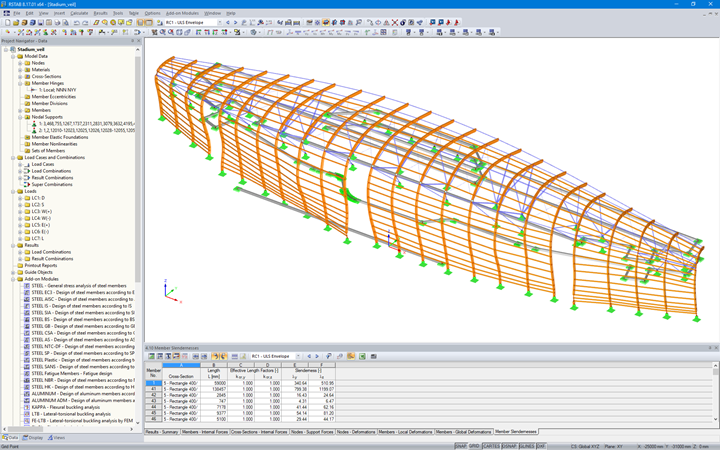

Инженеры из Moses Structural Engineers Inc. разработали план монтажа для подрядчика, а таьже уточнили детали и рабочую документацию. Расчет конструкции сталь-древесина был выполнен с помощью программы RSTAB.

Конструкция деревянного фасада

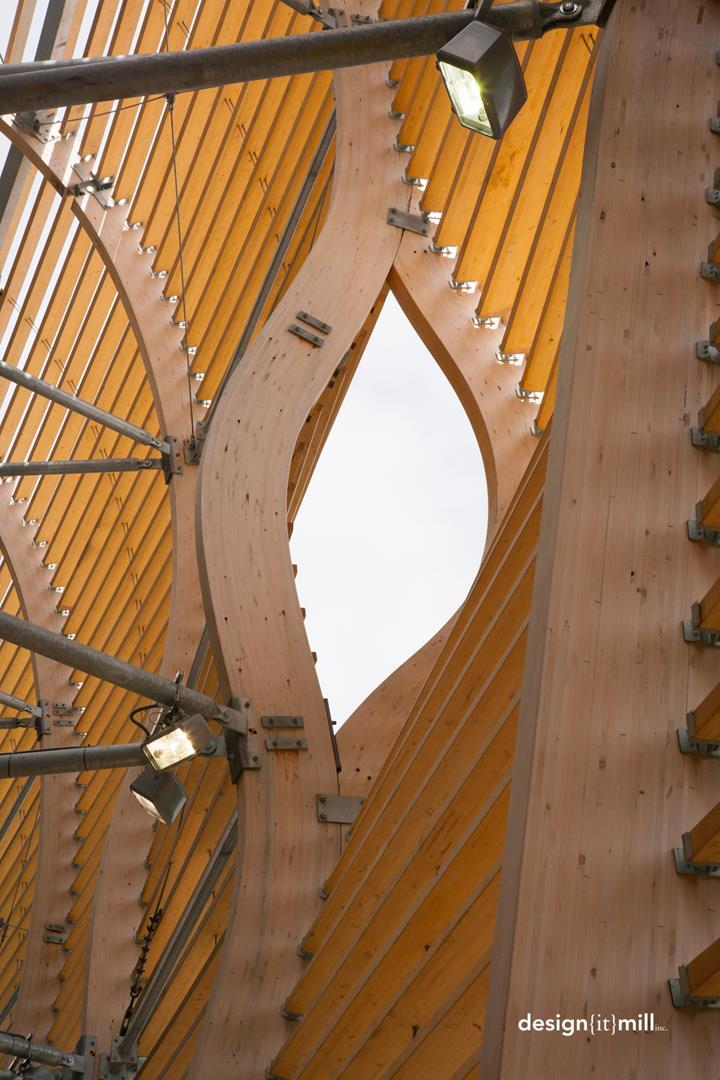

Конструкция состоит из 24 изогнутых клееных ламинированных элементов различной длины. Элементы шарнирно закреплены в основании, а сверху зафиксированы с помощью трубчатой стальной конструкции, закрепленной на железобетонном каркасе стадиона. Кроме того, стальные диагонали придают конструкции жесткость в боковых направлениях. Изогнутые балки соединены горизонтально с помощью нескольких меньших клееных балок.

Элегантный деревянный фасад получил множество наград, в том числе:

  • 2014 Wood Design Award, Ontario Wood WORKS!
  • 2014 North American Citation, Wood Design Award
  • 2015 Award of Merit – Urban Elements, Ottawa Urban Design Awards
