Drewniana fasada stadionu TD Place w Ottawie, Kanada

Projekt klienta

Klient Miasto Ottawa / Ottawa Sports and Entertainment Group (OSEG)
Architekt CannonDesign
www.cannondesign.com
Inżynieria konstrukcyjna Moses Structural Engineers Inc. & Halsall
Toronto, Kanada
www.mosesstructures.com

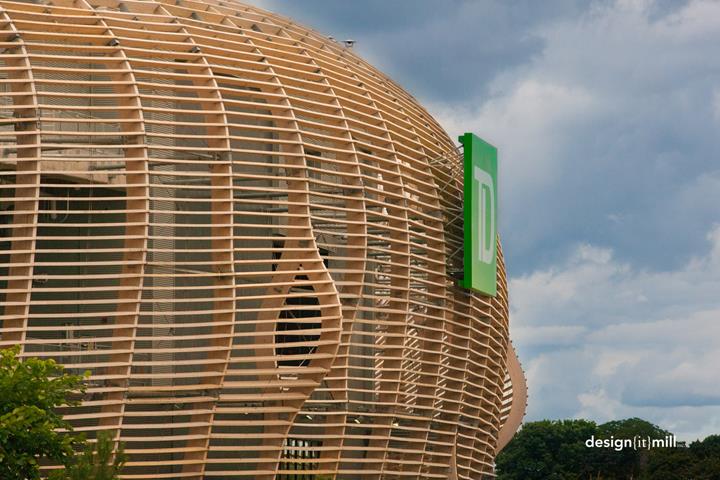

Po przebudowie, Stadion TD Place w stolicy Kanady – Ottawie – może pomieścić nawet 24 000 osób. Kompleks sportowy znajduje się w Parku Lansdowne i głównie odbywają się tu mecze futbolu kanadyjskiego oraz piłki nożnej. Ciekawym elementem, który przyciąga wzrok, jest krzywoliniowa, drewniana elewacja stadionu.

Klient Dlubal Software, firma Moses Structural Engineers Inc. z Toronto w Kanadzie, opracowała wstępny raport wykonalności, oparty o przeprowadzenie obliczeń geometrii obiektu w środowisku 3D, uwzględniając przy tym koszty transportu i montażu całej konstrukcji.

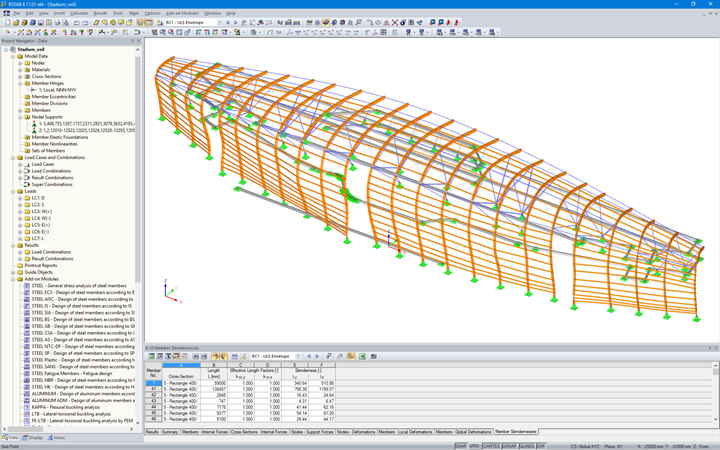

Inżynierowie z Moses przygotowali także, z myślą o wykonawcy, plan kolejnych etapów montażu, wraz ze szczegółowym wykazem materiałów i odpowiednimi rysunkami. Analiza statyczno-wytrzymałościowa stalowo-drewnianej konstrukcji przeprowadzona została w programie RSTAB.

Konstrukcja drewnianej obudowy

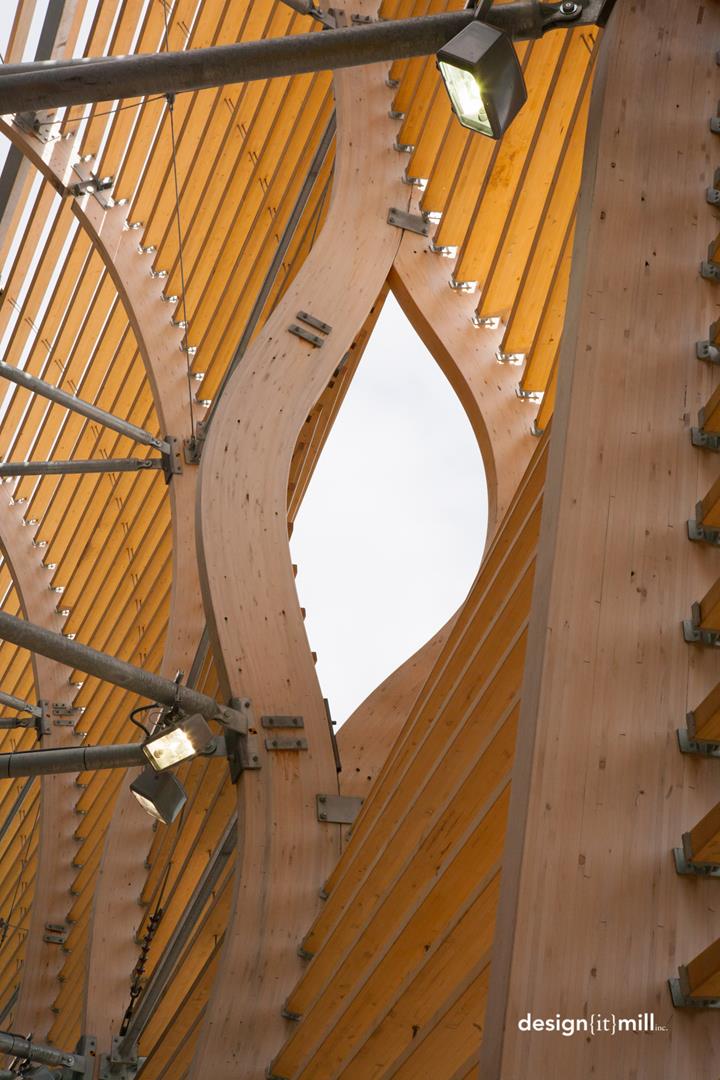

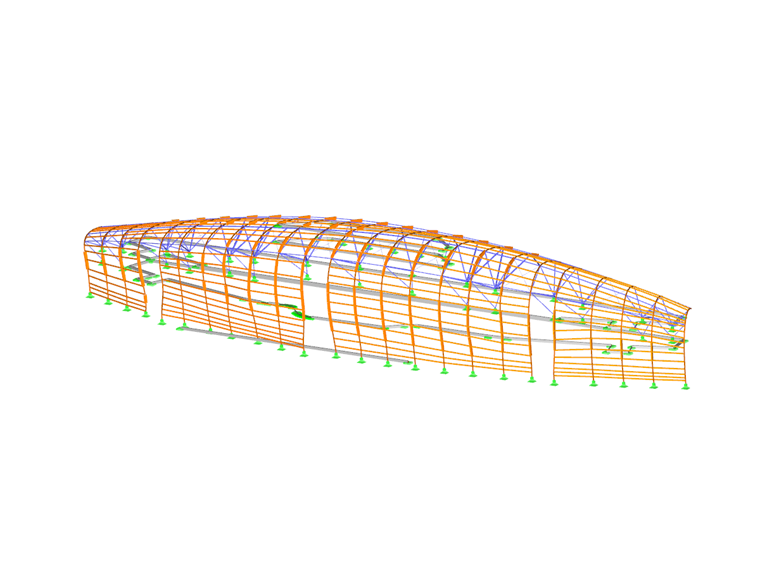

Konstrukcja składa się z 24 zakrzywionych elementów wykonanych z drewna klejonego warstwowo, o różnej długości. Elementy te podparte są w podstawie w sposób przegubowy i zamocowane u góry, za pośrednictwem stalowej konstrukcji o przekroju rurowym, w żelbetowej konstrukcji stadionu. Dodatkowo, stalowe elementy stężające stabilizują całą konstrukcję w jej płaszczyźnie. Zakrzywione elementy główne połączone są poziomo za pomocą wielu rzędów mniejszych belek, również wykonanych z drewna klejonego.

Wyjątkowa drewniana fasada otrzymała wiele nagród, między innymi:

  • 2014 Wood Design Award, Ontario Wood WORKS!
  • 2014 North American Citation, Wood Design Award
  • 2015 Award of Merit – Urban Elements, Ottawa Urban Design Awards
