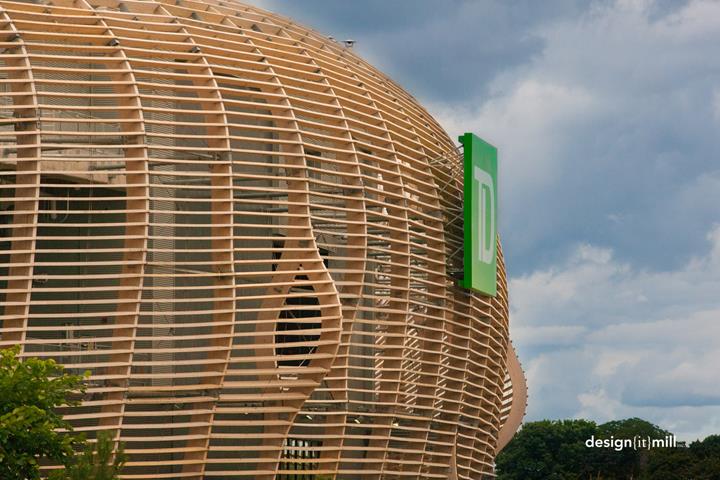

Fachada del Estadio TD Place en Ottawa, Canadá

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Después de su remodelación, el Estadio TD Place de Otawa, capital de Canadá, puede albergar hasta 24 000 visitantes. El complejo deportivo está ubicado en Lansdowne Park y se utiliza principalmente para fútbol y fútbol canadiense. El punto arquitectónico destacado del estadio es la fachada de madera curvilínea.

Cliente Ayuntamiento de Ottawa / Ottawa Sports and Entertainment Group (OSEG)
Arquitecto CannonDesign
www.cannondesign.com
Análisis estructural Moses Structural Engineers Inc. & Halsall
Toronto, Canadá
www.mosesstructures.com

Modelo

El cliente de Dlubal, Moses Structural Engineers Inc. de Toronto, Canadá, escribió un informe de viabilidad previo al diseño, trabajó en 3D para desarrollar la geometría preliminar y detalló el diseño teniendo en cuenta el suministro, el envío y la instalación.

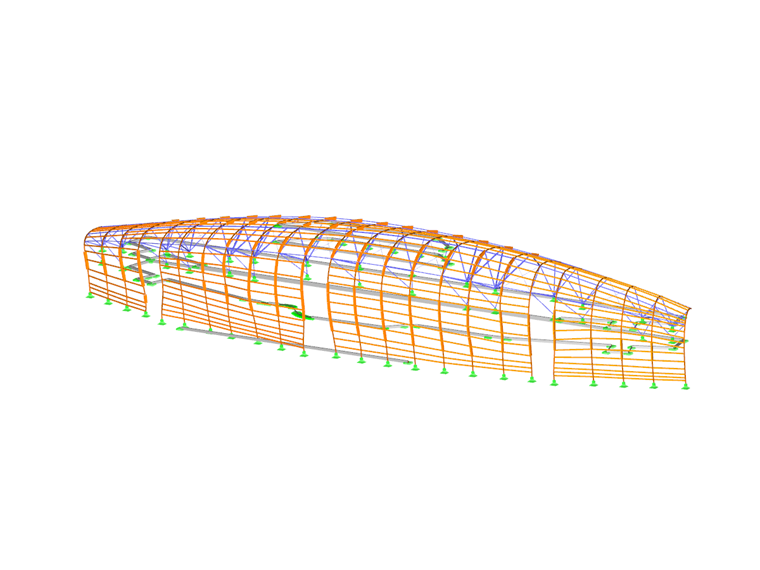

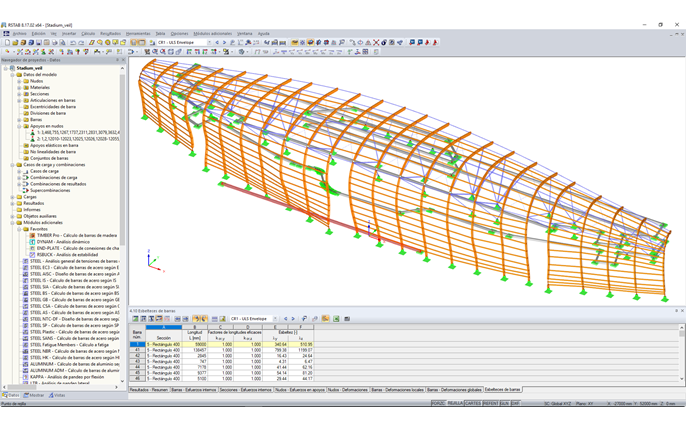

Los ingenieros de Moses desarrollaron también la planificación del montaje para el contratista, los detalles de compra definidos y los planos. El análisis de la estructura de acero-madera se realizó con RSTAB.

La estructura de la fachada de madera

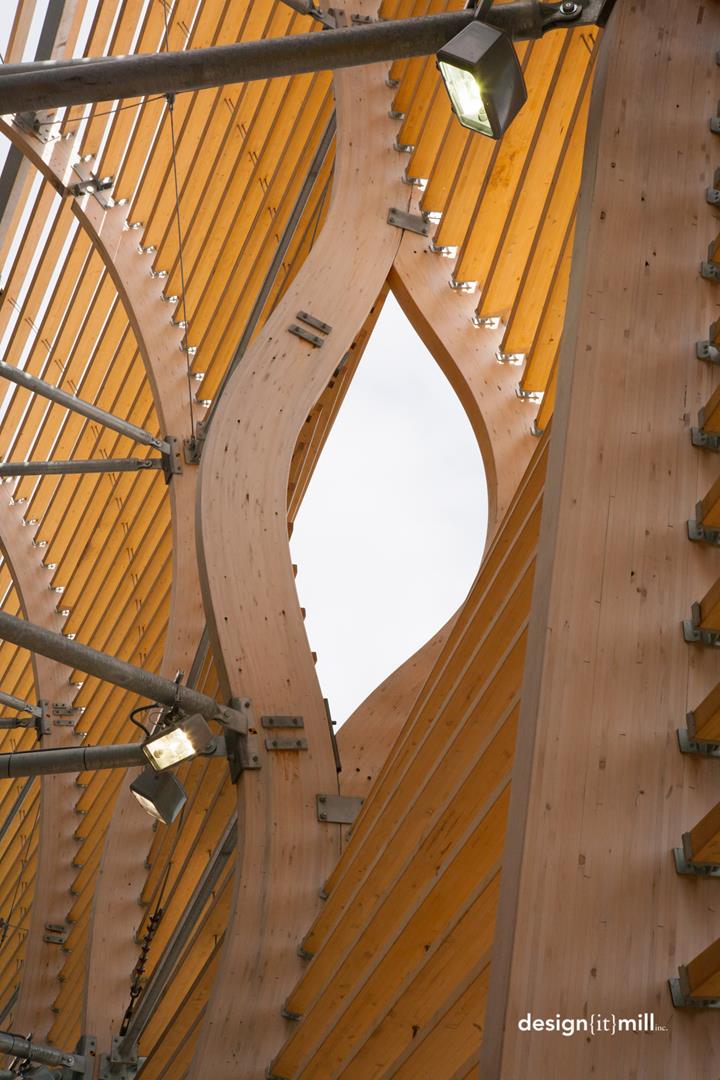

La estructura está compuesta por 24 barras curvas de madera laminada encolada con longitudes variables. Las barras está apoyadas en la base con una conexión articulada fija y fijadas en la parte superior por medio de una estructura de acero tubular con la estructura de hormigón armado del estadio. Además, las diagonales de acero refuerzan la estructura en direcciones laterales. Las vigas curvas están conectadas horizontalmente con múltiples vigas menores de madera laminada encolada.

La fachada elegante de madera ha recibido muchos premios incluyendo:

  • 2014 Wood Design Award, Ontario Wood WORKS!
  • 2014 North American Citation, Wood Design Award
  • 2015 Award of Merit – Urban Elements, Ottawa Urban Design Awards

Ubicación del proyecto
