Dřevěná fasáda stadionu TD Place v Ottawě, Kanada

Projekt zákazníka

Investor Město Ottawa / Ottawa Sports and Entertainment Group (OSEG)
Architekt CannonDesign
www.cannondesign.com
Návrh nosné konstrukce Moses Structural Engineers Inc. & Halsall
Toronto, Canada
www.mosesstructures.com

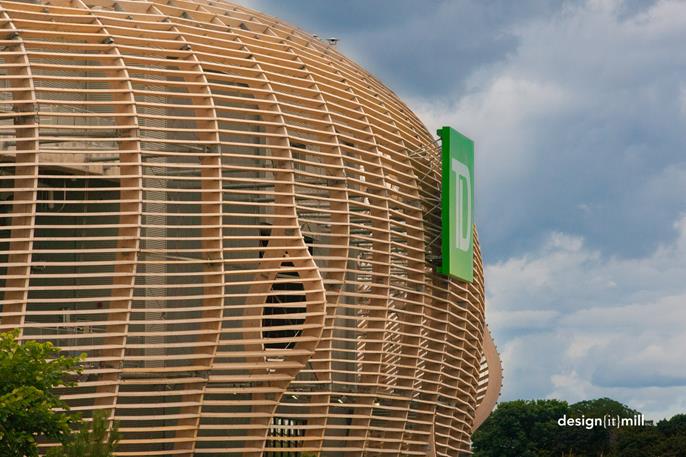

Stadion TD Place v kanadském hlavním městě Ottawě bude mít po rekonstrukci kapacitu 24,000 diváků. Sportovní areál se nachází v parku Lansdowne a je používán především pro kanadský fotbal a fotbal. Stadion je architektonicky zajímavý zakřivenou dřevěnou fasádou.

Zákazník firmy Dlubal Moses Structural Engineers Inc. z kanadského Toronta sepsal předprojektovou zprávu o proveditelnosti, ve 3D zpracoval předběžnou geometrii i podrobný návrh včetně dodání, dopravy a montáže.

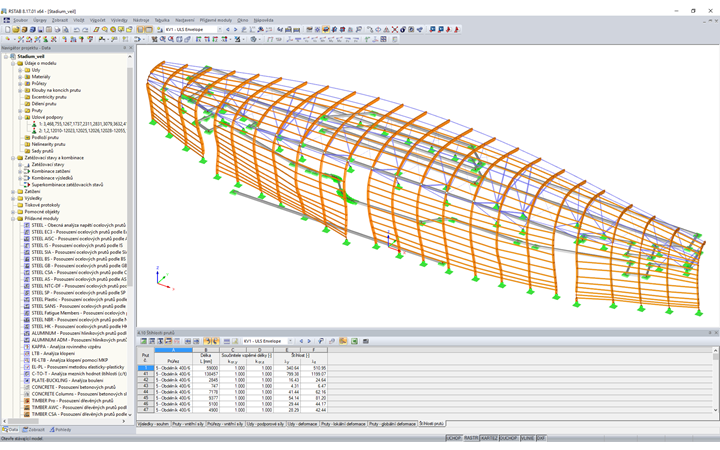

Inženýři z Moses Structural Engineers Inc. vymysleli montážní plán pro dodavatele a vylepšili dílenskou výkresovou dokumentaci. Statická analýza konstrukce ze dřeva a oceli byla provedena v programu RSTAB.

Konstrukce dřevěné fasády

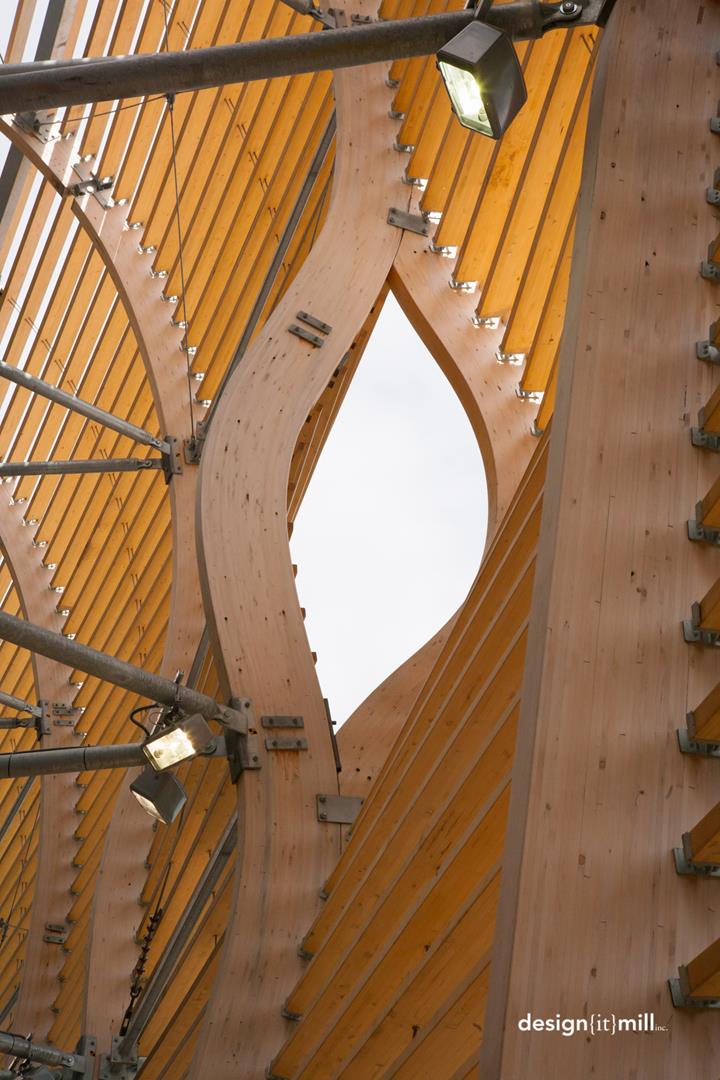

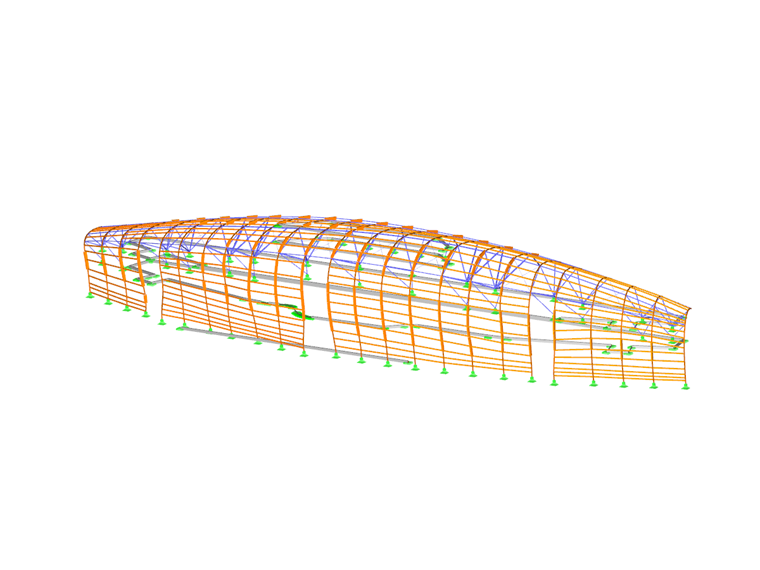

Konstrukce se skládá z 24 zakřivených lepených sloupů různé délky. Sloupy jsou v patě podepřeny kloubově a ve vrcholu drženy pomocí trubkové ocelové konstrukce ukotvené do železobetonovému skeletu stadionu. Navíc celou konstrukci v bočním směru ztužují ocelové diagonály. Zakřivené sloupy jsou horizontálně propojeny menšími lepenými nosníky.

Elegantní dřevěná fasáda získala řadu ocenění včetně:

  • 2014 Wood Design Award, Ontario Wood WORKS!
  • 2014 North American Citation, Wood Design Award
  • 2015 Award of Merit – Urban Elements, Ottawa Urban Design Awards
