Fachada do estádio TD Place em Ottawa, Canadá

Projeto de cliente da Dlubal

Cliente Câmara de Ottawa / Ottawa Sports and Entertainment Group (OSEG)
Arquiteto CannonDesign
www.cannondesign.com
Planeamento estrutural Moses Structural Engineers Inc. & Halsall
Toronto, Canadá
www.mosesstructures.com

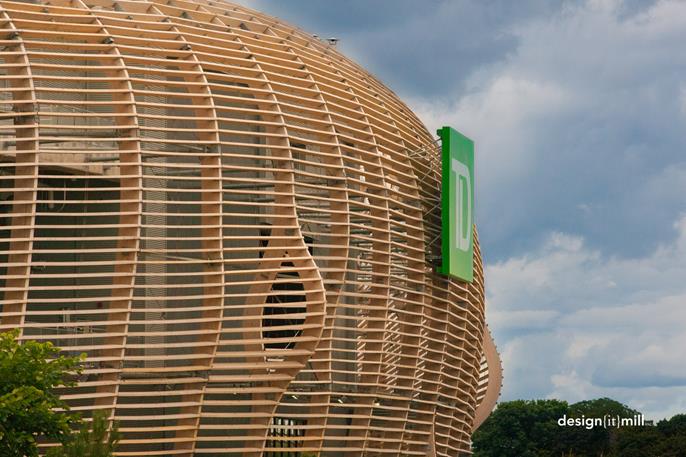

O estádio TD Place na capital canadiana Ottawa oferecerá apos a reconstrução lugar a 24 000 espetadores. O complexo desportivo fica localizado no parque Lansdowne e é sobretudo utilizado para futebol canadiano e futebol. Na arquitetura do estádio, o ponto alto é a fachada curvilinear em madeira.

A empresa Moses Structural Engineers Inc., cliente da Dlubal de Toronto, no Canadá, criou o pré-esboço sobre a viabilidade do projeto, trabalhou em 3D no desenvolvimento da geometria e esboçou o planeamento do fornecimento, transporte e montagem.

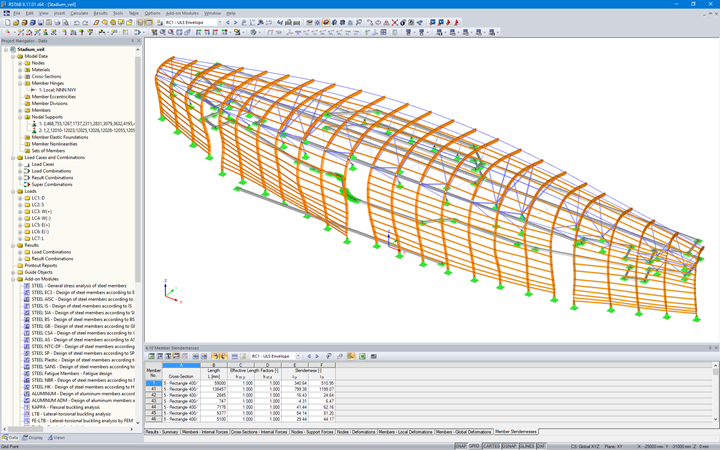

Além disso, os engenheiros da Moses traçaram o plano de montagem para o empreiteiro e refinaram os detalhes de compra e imagens. Para a elaboração dos cálculos de estática da estrutura em madeira e aço, foi utilizado o RSTAB.

Estrutura da fachada de madeira

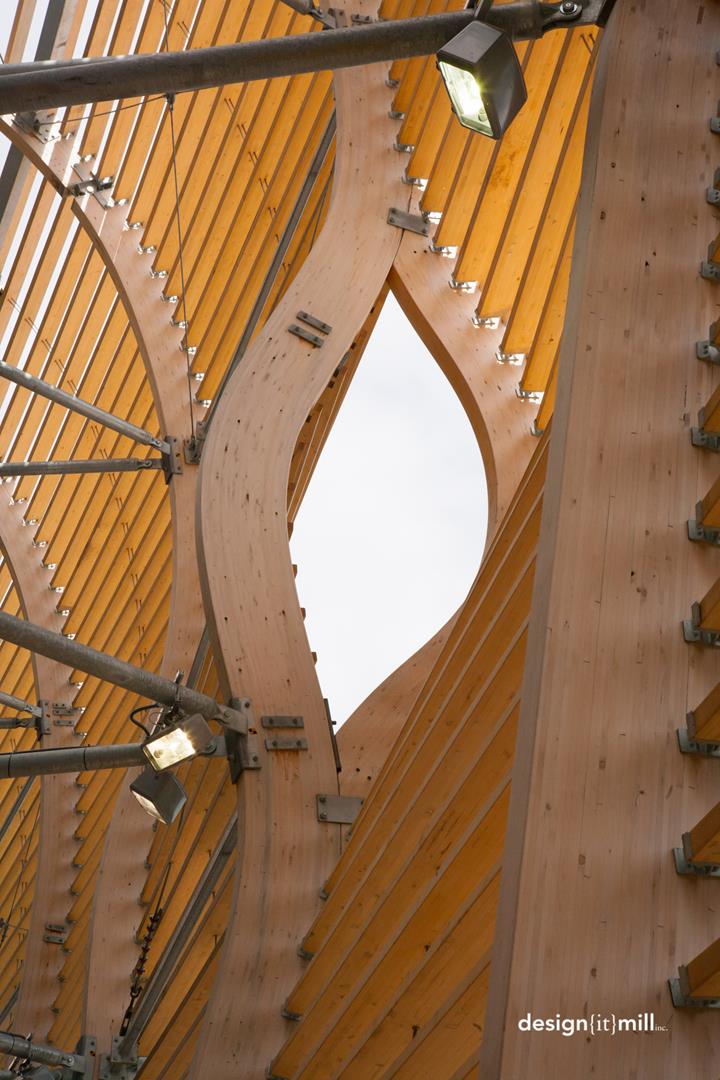

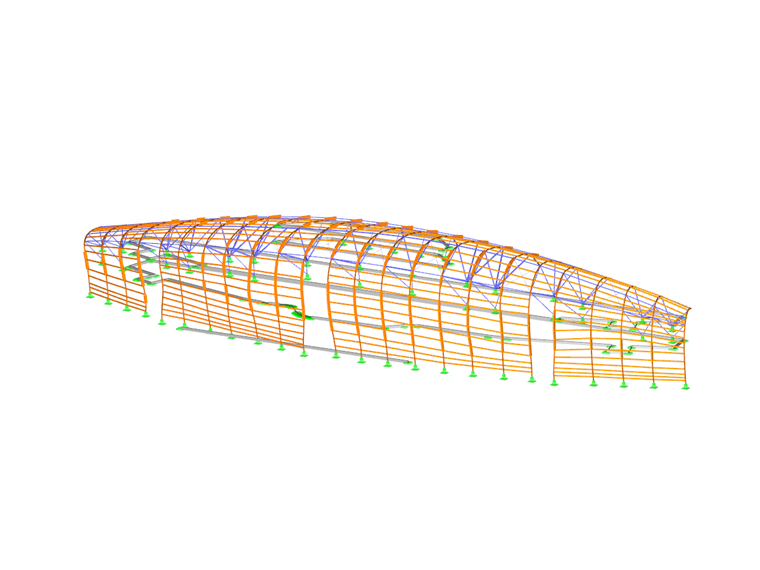

A estrutura é constituída por 24 barras curvadas em madeira laminada cruzada e comprimentos variáveis. Estas estão suportadas na base com articulações e no topo estão fixadas através de uma estrutura tubular em aço à estrutura em betão armada do estádio. As diagonais em aço asseguram simultaneamente o reforço horizontal do sistema. As barras curvadas estão unidas na horizontal entre si através de vigas em madeira laminada colada.

Esta elegante fachada em madeira já foi condecorada com vários prémios:

  • 2014 Wood Design Award, Ontario Wood WORKS!
  • 2014 North American Citation, Wood Design Award
  • 2015 Award of Merit – Urban Elements, Ottawa Urban Design Awards
