Конструкция покрытия театра под открытым небом в Зоммерсдорфе, Германия

Спроектировано с применением Dlubal Software

Проект заказчика

Назад к проектам заказчиков

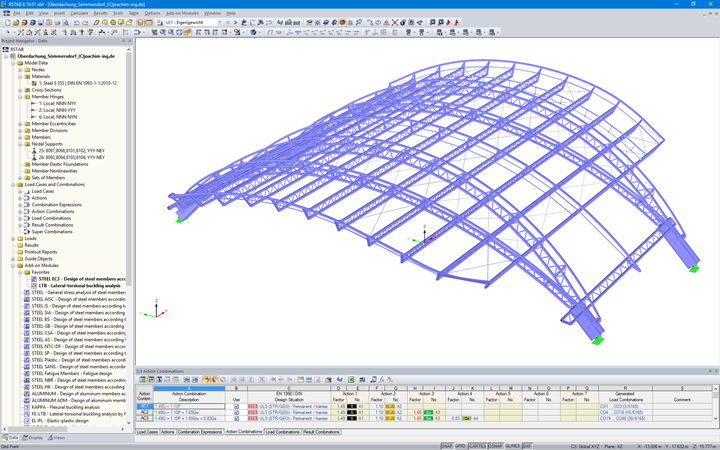

3D-модель конструкции кровли в программе RSTAB (© Joachim Ingenieure)

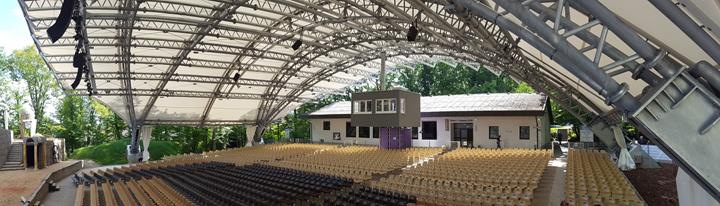

Покрытие аудитории для театра под открытым небом в Зоммерсдорф (© Joachim Ingenieure)

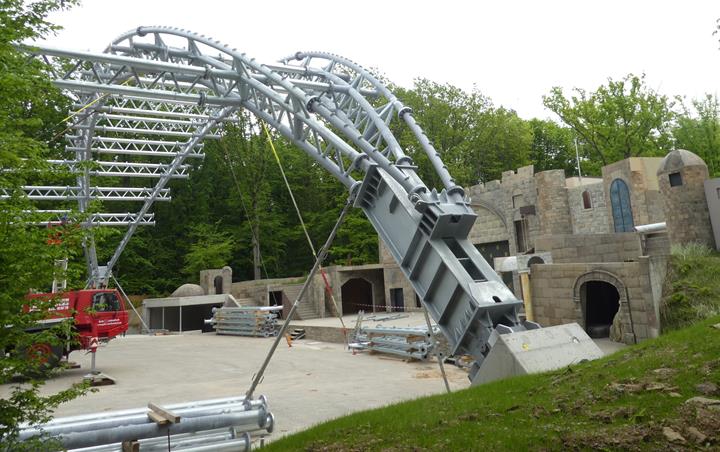

Конструкция кровли во время строительства (© Joachim Ingenieure)

Назад к проектам заказчиков

25. июня 2019

001137

Алюминиевые и облегченные конструкции

Натяжные мембранные конструкции

Впечатляющая конструкция покрытия была возведена над театром под открытым небом "мистерия страстей" в Зоммерсдорфе, Франкония (Германия). Самонесущая пространственная стальная конструкция с ПВХ мембраной покрытия перекрывает аудиторию площадью 1 385 м2. Покрытие опирается только на четыре железобетонных фундамента.

Заказчик	Fränkische Passionsspiele Sömmersdorf passionsspiele-soemmersdorf.de
Архитектор	Dipl.-Ing (FH) Michael Theiss, Оберверн www.michaeltheiss.de
Расчет конструкций	Joachim Ingenieure, Швайнфурт Dipl.-Ing. (FH) Stephan Knop www.joachim-ing.de

Модель

Конструкция кровли из стали

Ключевой заказчик Dlubal Joachim Ingenieure отвечал за расчет конструкции этого увлекательного проекта. Расчет конструкций был выполнен в RSTAB.

Конструкция

Основная несущая конструкция состоит из двух пар решетчатых арочных ферм с противоположным наклоном в поперечном направлении. Чистый пролет ферм составляет около 45 м. В продольном направлении двенадцать ферм соединены с парами арочных ферм. На концах они выступают консолью около 8 м. Общая длина конструкции покрытия составляет 40 м.

Арочные фермы, а также другие фермы состоят почти исключительно из круглых трубчатых профилей. Жесткость поддерживается в поперечном направлении с помощью арочных ферм, а в продольном направлении с помощью ферм, а также круглых стальных креплений, расположенных между фермами.

Четыре бетонных абатмента, расположенных под углом 45 °, закреплены в грунте железобетонной конструкцией с помощью различных наклонных микросвай. Для одного абатмента были установлены микросваи общей длиной около 132 м.
