Estructura de cubierta de un teatro al aire libre en Sömmersdorf, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

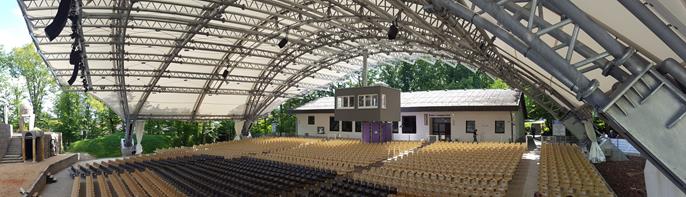

Una impresionante estructura de cubierta se construyó sobre el teatro al aire libre Passion Play en Sömmersdorf, Franconia (Alemania). La estructura espacial de acero autoportante incluye una cubierta de membrana de PVC que cubre el auditorio de 1.400 m². Solo cuatro cimentaciones en total soportan toda la estructura de la cubierta.

Cliente Fränkische Passionsspiele Sömmersdorf
passionsspiele-soemmersdorf.de
Arquitecto Dipl.-Ing (FH) Michael Theiss, Oberwerrn
www.michaeltheiss.de
Análisis estructural Joachim Ingenieure, Schweinfurt
Dipl.-Ing. (FH) Stephan Knop
www.joachim-ing.de

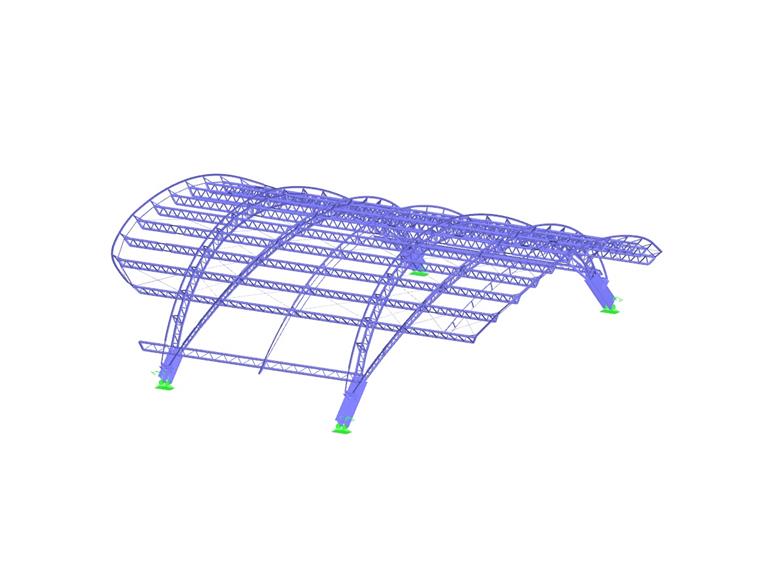

Modelo

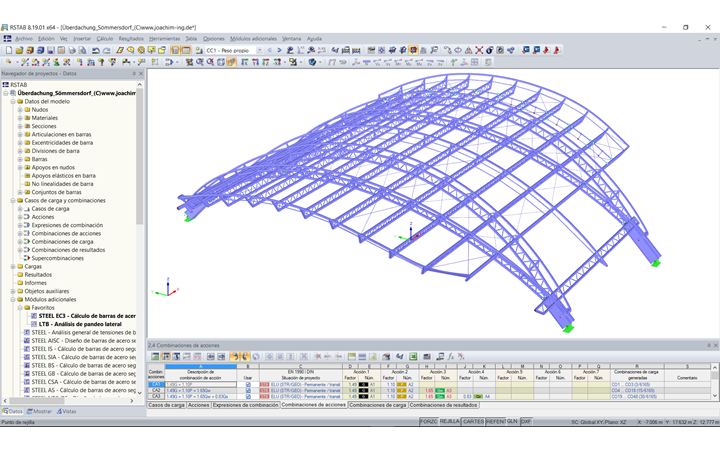

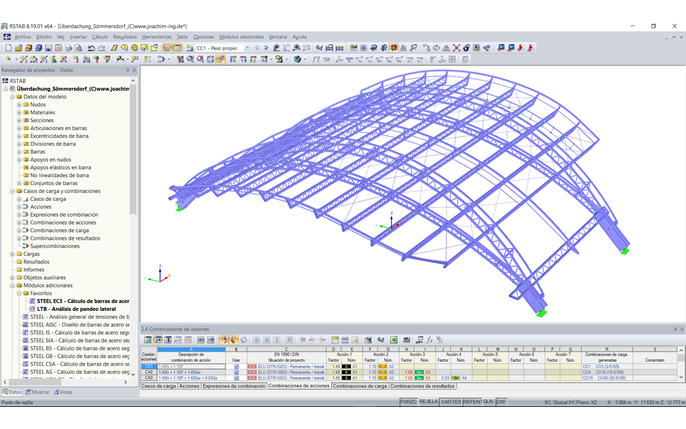

El valioso cliente de Dlubal Joachim Ingenieure fue el ingeniero de diseño de este fascinante proyecto. La oficina de ingeniería utilizó RSTAB para el análisis estructural.

La estructura

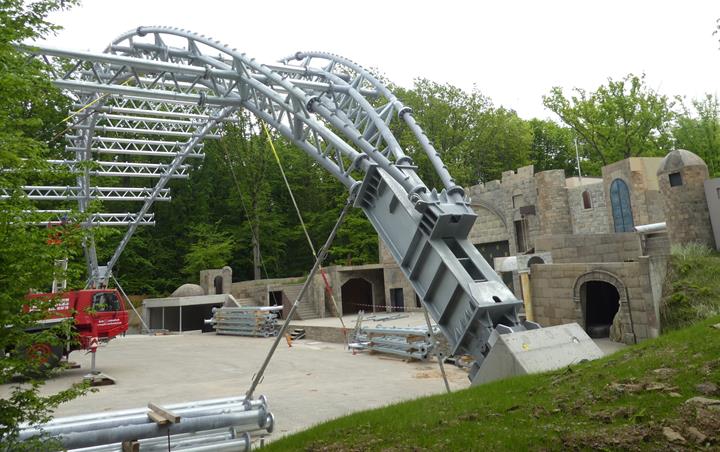

La estructura principal incluye dos pares de cerchas arqueadas inclinadas en direcciones transversales opuestas. Las cerchas tienen una luz libre de cerca de 45 metros. Doce cerchas adicionales se extienden entre los pares principales de cerchas arqueadas en dirección longitudinal. También tienen voladizos de 8 metros en los extremos. La longitud total de la estructura de la cubierta es de 40 metros.

Las cerchas arqueadas, al igual que las cerchas intermedias, se componen casi exclusivamente de tubos de secciones circulares huecas. La rigidez transversal de la cubierta está proporcionada por las cerchas en arco, mientras que la longitudinal la proporcionan las cerchas intermedias y los arriostramientos en X.

Los cuatro pilares construidos en un ángulo de 45° se fijan al suelo con una cimentación de hormigón armado que incluye micropilotes con ángulos variables. Los micropilotes para un pilar miden una longitud total de 132 m.

Ubicación del proyecto
