Struttura del tetto della tribuna all'aperto a Sömmersdorf, Germania

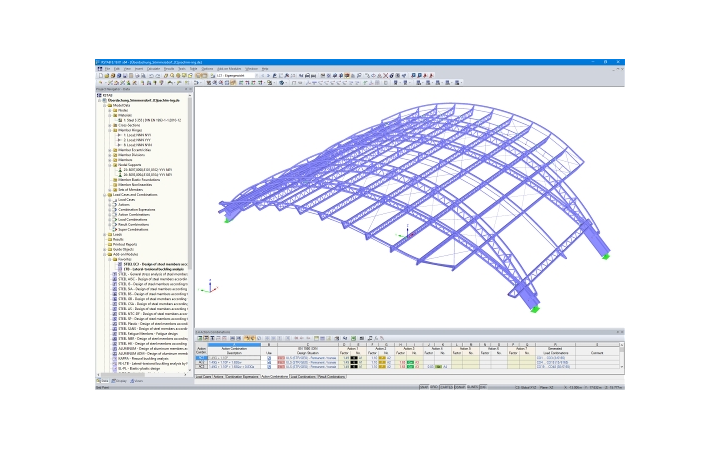

Modello 3D della struttura del tetto in RSTAB (© Joachim Ingenieure)

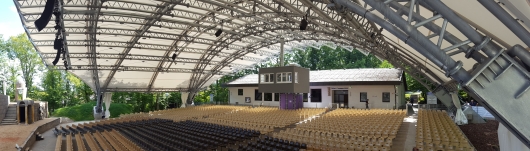

Struttura del tetto della tribuna aall'aperto a Sömmersdorf (© Joachim Ingenieure)

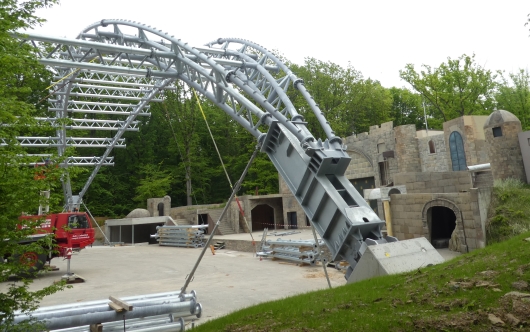

Struttura del tetto durante la costruzione (© Joachim Ingenieure)
Progetto cliente
| Committente |
Fränkische Passionsspiele Sömmersdorf passionsspiele-soemmersdorf.de |
| Architetto |
Dipl.-Ing (FH) Michael Theiss, Oberwerrn www.michaeltheiss.de |
| Analisi strutturale |
Joachim Ingenieure, Schweinfurt Dipl.-Ing. (FH) Stephan Knop www.joachim-ing.de |
Un'impressionante struttura del tetto è stata costruita sul teatro all'aperto Passion Play a Sömmersdorf, in Franconia (Germania). La struttura spaziale autoportante in acciaio comprende una copertura in membrana in PVC che copre l'auditorium di 1.385 m2. Intera struttura del tetto è supportata solo da quattro fondazioni.
Joachim Ingenieure, uno dei clienti Dlubal più importanti, è stato il progettista di questo affascinante progetto. L'ufficio tecnico ha utilizzato RSTAB per l'analisi strutturale.
Struttura
La struttura principale include due coppie di travature ad arco inclinate in direzioni trasversali opposte. Le travature reticolari hanno una campata libera di circa 45 m. Dodici travature aggiuntive si estendono tra le travi reticolari principali nella direzione longitudinale. Hanno anche sbalzi di 8 m alle posizioni finali. La lunghezza totale della struttura del tetto ammonta a 40 m.
Le travi ad arco e le travature intermedie sono costituite quasi esclusivamente da tubi circolari. La rigidezza trasversale del tetto è fornita dalle travature arcuate mentre la rigidezza longitudinale è fornita dalle travi intermedie e dai controventi a X.
I quattro pilastri costruiti con un angolo di 45° sono fissati a terra con una fondazione in cemento armato che include micropali con angoli variabili. I micropali per una spalla hanno una lunghezza totale di 132 m.
