Structure de la toiture des gradins du théâtre en plein air Passion Play de Sömmersdorf, Allemagne

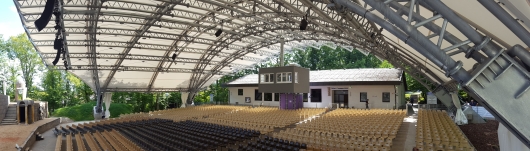

Une impressionnante toiture a été construite pour couvrir le théâtre en plein air Passion Play à Sömmersdorf, en Franconie (Allemagne). Cette structure en acier autoporteuse comprend une toiture en toile tendue au-dessus de l'auditorium de 1 385 m2. La totalité de la structure de cette toiture est soutenue par quatre fondations seulement.

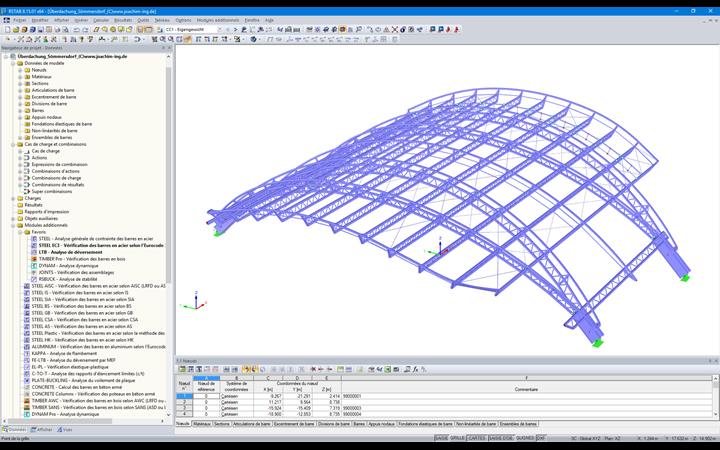

Ce projet fascinant a été calculé par la société cliente de Dlubal Software Joachim Ingenieure. Ce bureau d'études a utilisé RSTAB pour l'analyse de structure.

Structure

La structure principale comprend deux paires de poutres cintrées en treillis inclinées dans des directions transversales opposées. Celles-ci ont une portée de près de 45 m. Douze poutres treillis supplémentaires traversant les paires de treillis principales dans la direction longitudinale. Ces treillis supplémentaires ont également 8 m de porte-à-faux aux extrémités. La longueur totale de la structure de cette toiture est de 40 m.

Les treillis cintrés et intermédiaires sont composés presque exclusivement de sections tubulaires. Les treillis cintrés assurent la rigidité transversale de la toiture, tandis que les treillis intermédiaires et des tirants en croix assurent la rigidité longitudinale.

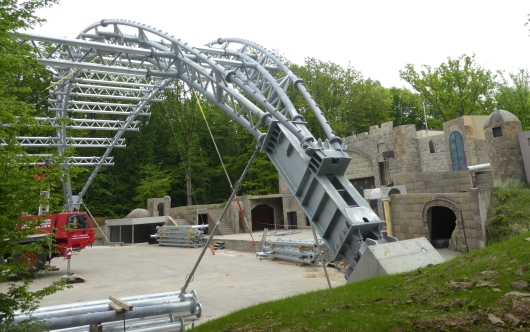

Les quatre culées inclinées d'un angle de 45° sont fixées au sol par une fondation en béton armé dotée de micropieux à angles variables. Les micropieux d'une culée présentent une longueur totale de 132 m.

Client Fränkische Passionsspiele Sömmersdorf
passionsspiele-soemmersdorf.de
Architecture Dipl.-Ing (FH) Michael Theiss, Oberwerrn
www.michaeltheiss.de
Calcul de structure Joachim Ingenieure, Schweinfurt
Dipl.-Ing. (FH) Stephan Knop
www.joachim-ing.de


Spécifications du projet

Données de modèle

Nombre de nœuds 2620
Nombre de barres 4620
Nombre de cas de charge 19
Nombre de combinaisons de charges 6165
Nombre de combinaisons de résultats 2
Poids total 118,761 t
Dimensions (métrique) 39,511 x 45,242 x 11,899 m
Dimensions (impériales) 129.63 x 148.43 x 39.04 feet
Version du logiciel 8.19.01
