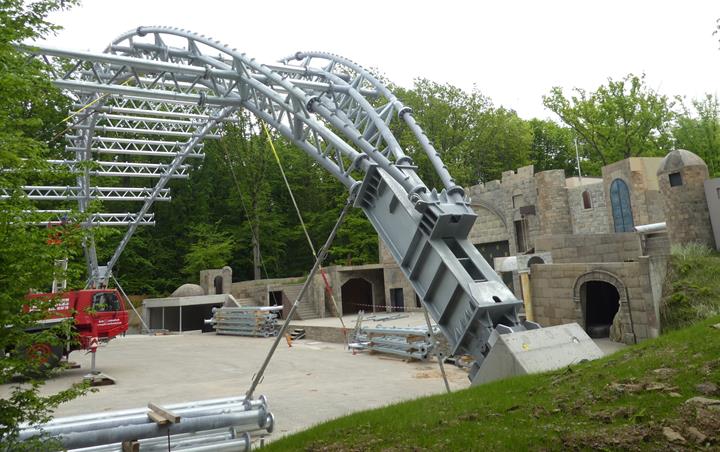

Cobertura de plateia de teatro ao ar livre em Sömmersdorf, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

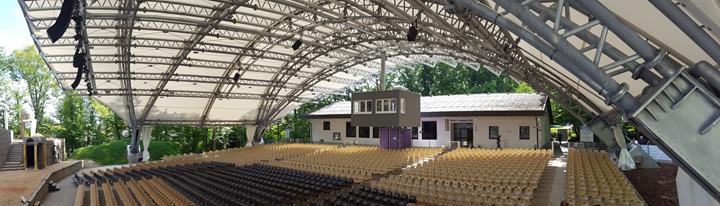

O teatro ao ar livre para a encenação da paixão de Cristo em Sömmersdorf, na Alemanha, recebeu uma cobertura nova imponente. A estrutura portante espacial em aço inclui uma cobertura de membranas PVC e cobre um auditório com cerca de 1385 m², sem recorrer a pilares. A cobertura é apoiada por apenas quatro fundações.

Cliente Fränkische Passionsspiele Sömmersdorf
passionsspiele-soemmersdorf.de
Arquiteto Dipl.-Ing (FH) Michael Theiss, Oberwerrn
www.michaeltheiss.de
Cálculo de estrutura Joachim Ingenieure, Schweinfurt
Dipl.-Ing. (FH) Stephan Knop
www.joachim-ing.de

Modelo

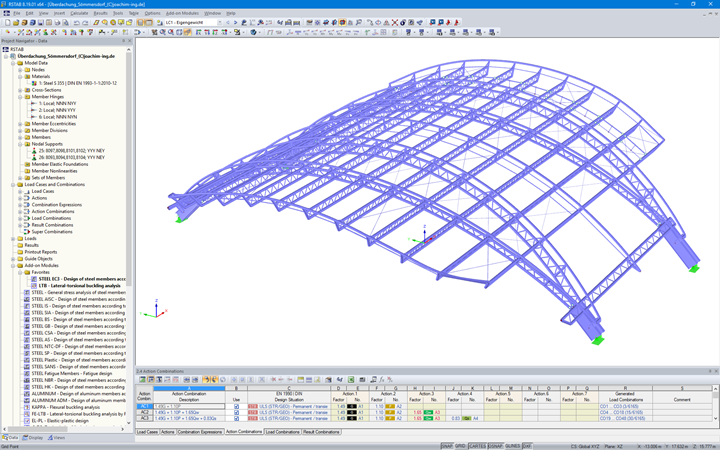

O cliente Dlubal Joachim Ingenieure assumiu a responsabilidade pelo planeamento estrutural deste projeto fascinante. O cálculo estrutural foi efetuado no RSTAB.

Estrutura

A estrutura portante principal é constituída por dois pares de treliças em arco inclinadas em direções transversais opostas. Estas possuem um vão livre de cerca de 45 m. Na direção longitudinal estendem-se 12 vigas treliçadas suplementares entre os pares de treliças em arco. Nas extremidades formam-se consolas com 8 m de comprimento. No total, a estrutura da cobertura tem aproximadamente 40 m de comprimento.

Tanto as treliças em arco como as vigas treliçadas são constituídas quase exclusivamente por secções tubulares redondas. O reforço na direção transversal é garantido pelas treliças em arco e na direção longitudinal pelas vigas treliçadas assim como por contraventamentos a partir de varões colocados entre as treliças.

Os quatro encontros de arco construídos com uma inclinação de 45° estão encastrados no solo através de uma estrutura em betão armado com microestacas de inclinação diferente. Para os encontros foram aplicadas microestacas com um comprimento total de 132 m.
