德国 Sömmersdorf 室外剧场观众席薄膜-钢结构屋顶

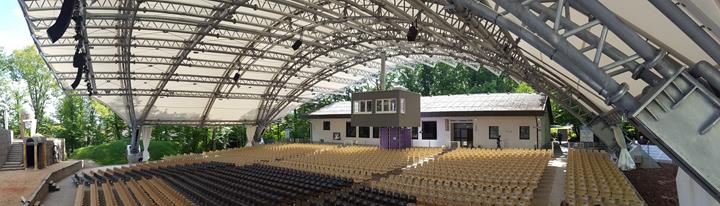

德国施韦因富特县 Sömmersdorf 大型室外剧场建筑观众席上矗立了一座新的自然采光薄膜-钢结构屋顶。 整个屋盖钢结构使用 PVC 薄膜材料张拉起大约 1385 m² 无立柱的的观众席空间。 整个屋盖结构仅仅支撑在 4 个独立基础之上。

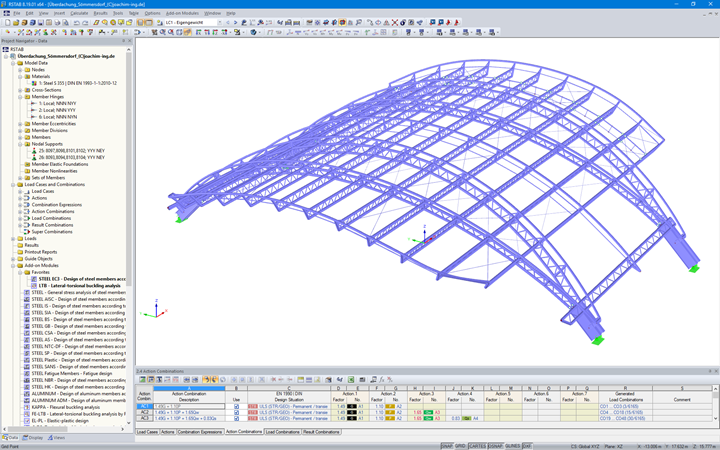

Joachim Ingenieure 公司使用 Dlubal 旗下的系列软件承担了该项主体结构的结构设计和计算工作。 结构的静力计算使用空间结构设计软件 RSTAB。

主体结构简述

2 个并列弯曲拱形的空间桁架结构构成的主体结构横向支撑体系。 屋盖结构在横向的净跨距大约 45 m。 屋盖纵向的桁架形式檩条搭接横向的拱形空间桁架上。 并且其外沿悬挑长度达到了 8 m。 屋盖结构的总体长度达到 40 m。

整个屋盖结构的横向桁架主梁和纵向桁架次梁主要均采用钢管截面。 屋盖在横向的支撑体系以及在纵向的桁架次梁的支撑体系,并且上述结构中间的 X- 形支撑均是采用钢管结构。

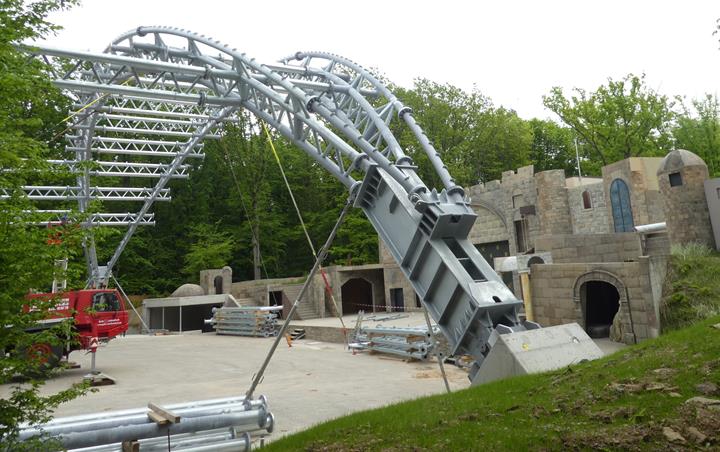

屋盖空间桁架结构拱形横梁 的 4 个支座是由 45° 倾角的钢筋混凝土结构基础所构成。钢筋混凝土基础则通过新型的微型桩锚固到地基。 由于支座荷载较大,微型桩的总锚固长度达到 132 m。

建设单位 巴伐利亚州施韦因富特县,外弗兰肯 Fränkische Passionsspiele Sömmersdorf
passionsspiele-soemmersdorf.de
设计单位 Dipl.-Ing (FH) Michael Theiss, Oberwerrn
www.michaeltheiss.de
结构设计 Joachim Ingenieure, Schweinfurt
Dipl.-Ing. (FH) Stephan Knop
www.joachim-ing.de


项目说明

模型数据

节点数目: 2620
杆件数目: 4620
荷载工况数目 19
荷载组合数目 6165
结果组合数目 2
总重量 118,761 t
翘曲区域尺寸 39.511 x 45.242 x 11.899 m
软件版本 8.19.01
