Zadaszenie widowni amfiteatru w Sömmersdorf, Niemcy

Projekt klienta

Powrót do projektów klientów

01

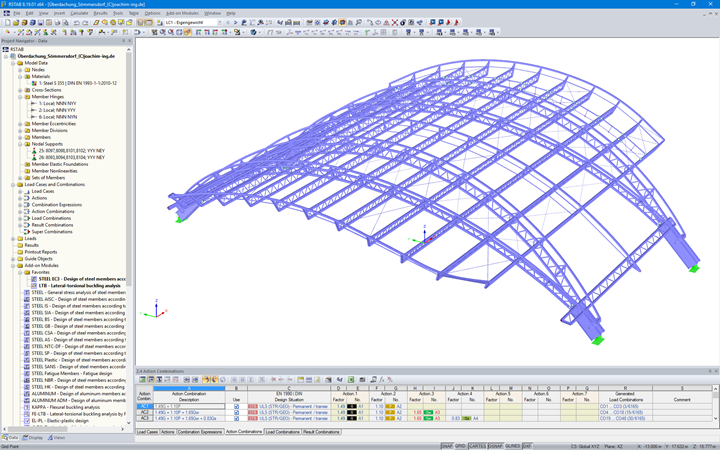

Obraz - Model 3D konstrukcji dachu w RSTAB (© Joachim Ingenieure)
01
Obraz - Konstrukcja dachu trybuny | Teatr na wolnym powietrzu w Sömmersdorf | Model 3D konstrukcji dachu (© Joachim Ingenieure) | Oprogramowanie do analizy konstrukcji szkieletowych i kratownic RSTAB

02

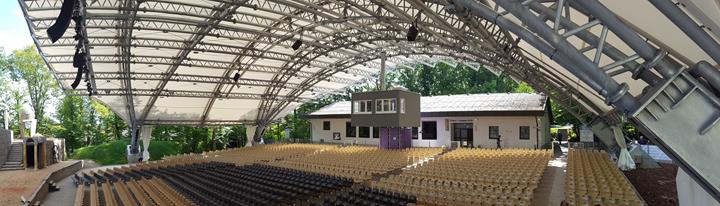

Obraz - Otwarta scena zadaszenia dla widzów w Sömmersdorf (© Joachim Ingenieure)

03

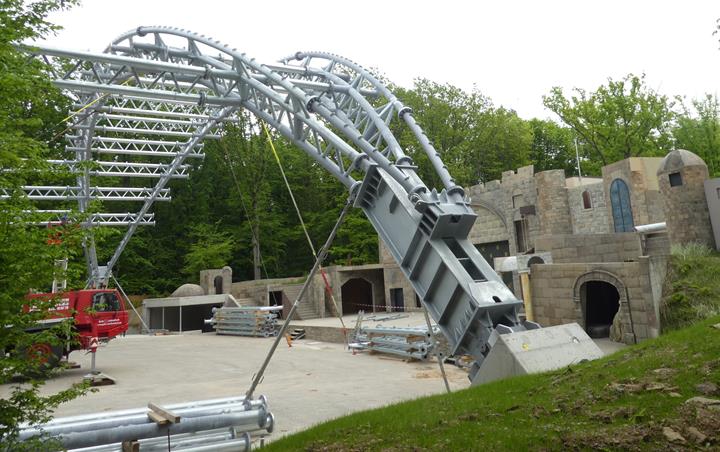

Obraz - Konstrukcja dachu podczas montażu (© Joachim Ingenieure)

Powrót do projektów klientów

25. czerwca 2019

001137

Lekkie konstrukcje aluminiowe

Konstrukcje membranowe

Amfiteatr w Sömmersdorf, Frankonia (Niemcy), zyskał imponujące zadaszenie. Przestrzenna samonośna konstrukcja stalowa z membraną dachową z PVC przykrywa 1385 m² widowni. Zadaszenie wspiera się jedynie na czterech fundamentach.

Klient	Fränkische Passionsspiele Sömmersdorf passionsspiele-soemmersdorf.de
Architekt	Dipl.-Ing (FH) Michael Theiss, Oberwerrn www.michaeltheiss.de
Wymiarowanie konstrukcji	Joachim Ingenieure, Schweinfurt Dipl.-Ing. (FH) Stephan Knop www.joachim-ing.de

Model

Model - Stalowa konstrukcja dachu

Klient firmy Dlubal, Joachim Ingenieure, był odpowiedzialny za analizę konstrukcyjną tego ciekawego projektu. Do analizy wykorzystano program RSTAB.

Konstrukcja

Główna konstrukcja nośna składa się z dwóch par kratownic w kształcie łuku, o przeciwległym nachyleniu, których swobodna rozpiętość wynosi około 45 m. Do dwóch par łukowatych kratownic zamocowano, w kierunku podłużnym, dwanaście dźwigarów kratownicowych, które są zamocowane wspornikowo na końcach na długości 8 m. Całkowita długość zadaszenia wynosi 40 m.

Łukowate kratownice oraz dźwigary składają się w większości wyłącznie z okrągłych profili rurowych. Konstrukcja jest usztywniona w kierunku poprzecznym przez łukowate kratownice oraz w kierunku podłużnym przez dźwigary, a także przez okrągłe, stalowe stężenia, umieszczone między dźwigarami.

Cztery przyczółki pochylone pod kątem 45° są przymocowane do gruntu za pomocą konstrukcji z betonu zbrojonego z mikro-pali, różniących się kątem nachylenia. Do każdego przyczółka wprowadzono mikropale o łącznej długości około 132 m.
