Zuschauerüberdachung Freilichtbühne Sömmersdorf
Kundenprojekt

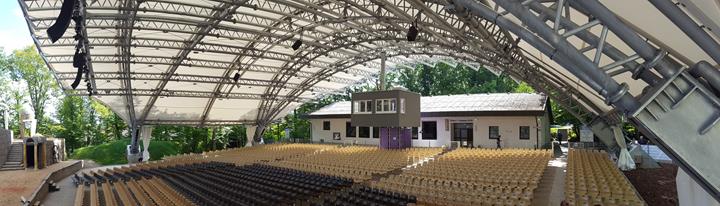

Die Freilichtbühne der Passionsspiele in Sömmersdorf im Landkreis Schweinfurt hat eine imposante Überdachung erhalten. Das räumliche Stahltragwerk mit PVC-Membrandach überspannt ca. 1385 m² Zuschauerraum stützenfrei. Das Dach ruht auf nur vier Fundamenten.
Bauherr |
Fränkische Passionsspiele Sömmersdorf passionsspiele-soemmersdorf.de |
Architekt |
Dipl.-Ing (FH) Michael Theiss, Oberwerrn www.michaeltheiss.de |
Tragwerksplanung |
Joachim Ingenieure, Schweinfurt Dipl.-Ing. (FH) Stephan Knop www.joachim-ing.de |
- Länge: ~ 40,0 m
- Breite: ~ 45,0 m
- Höhe: ~ 12,0 m
- Anzahl Knoten: 2620
- Anzahl Stäbe: 4620
- Querschnitte: 31

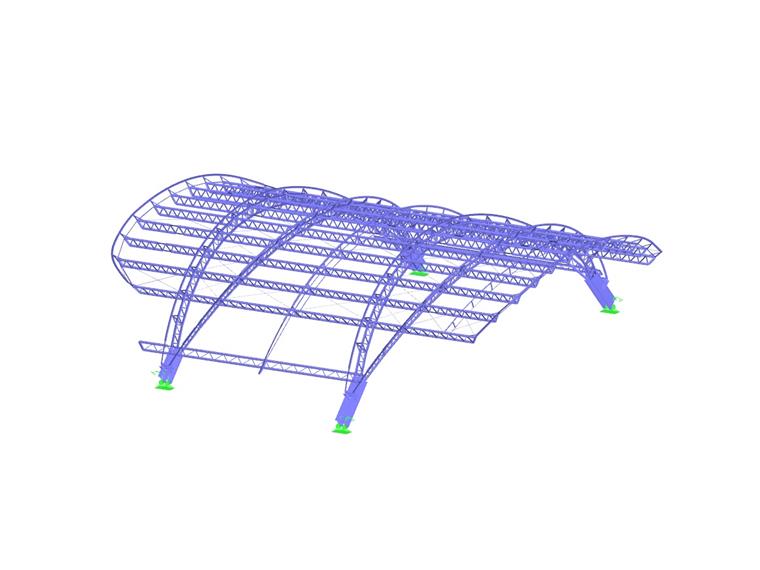

Modell

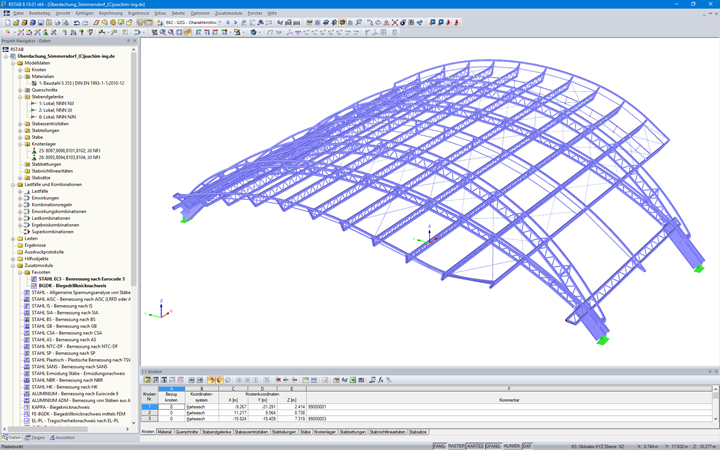

Der Dlubal-Kunde Joachim Ingenieure war bei diesem spannenden Projekt für die Tragwerksplanung verantwortlich. Er erstellte die statische Berechnung in RSTAB.
Konstruktion

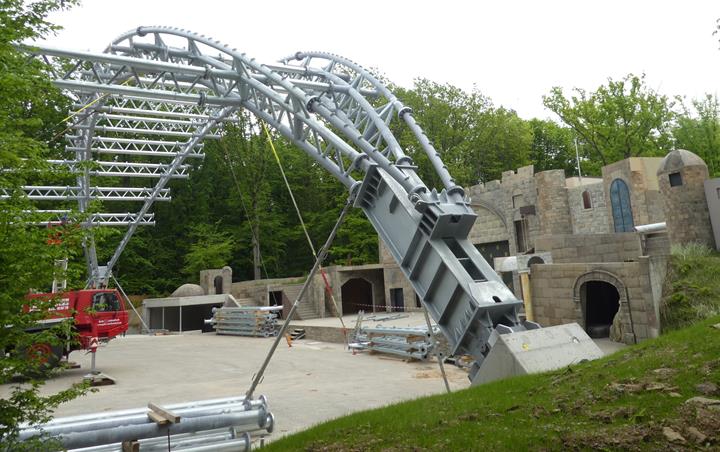

Die Haupttragkonstruktion bilden zwei fachwerkartige, gegenläufig geneigte Bogenbinderpaare in Querrichtung. Diese haben eine freie Stützweite von ca. 45 m. In Längsrichtung binden zwölf Fachwerkträger in die Bogenbinderpaare ein. Sie kragen an den Enden ca. 8,0 m aus. Insgesamt ist die Dachkonstruktion etwa 40,0 m lang.
Die Bogenbinder als auch die Fachwerkträger bestehen fast ausschließlich aus Rundrohrprofilen. Die Aussteifung erfolgt in Querrichtung durch die Bogenbinder und in Längsrichtung durch die Fachwerkträger sowie durch zwischen den Bindern angeordnete Verbände aus Rundstahl.
Die in einer Neigung von 45° angeordneten vier Bogenwiderlager sind über eine Stahlbetonkonstruktion mit unterschiedlich geneigten Micropfählen in das Erdreich eingespannt. Für ein Widerlager wurden Micropfähle mit einer Gesamtlänge von ca. 132 m eingebracht.
