3D соединение стальной конструкции с объемными элементами RFEM, Нидерланды

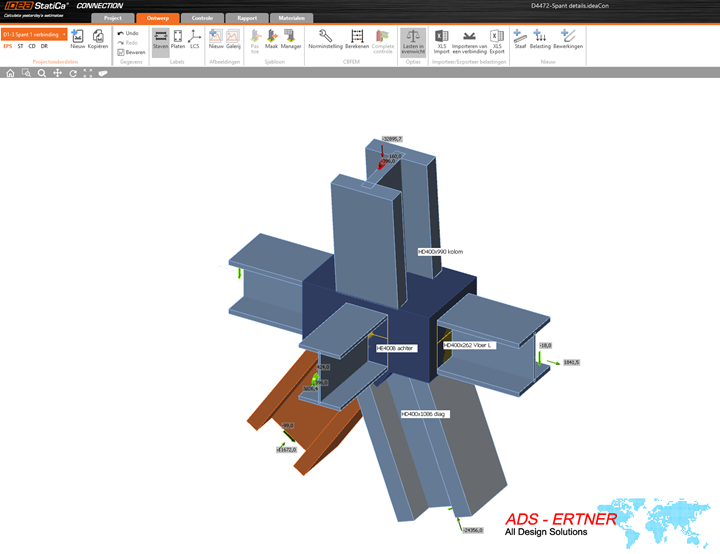

У своего проекта, реализованного в Роттердаме, решила компания ADS Ertner использовать для расчета соединения стальных конструкций программу IDEA CONNECTION. Программа рассчитывает соединения стальных конструкций посредством метода CBFEM, где каждый тонкостенный профиль моделируется с помощью 2D поверхностей с нелинейными свойствами материала, нелинейными винтами и нелинейными сварными швами.

Моделирование и расчет напряжений в программе RFEM

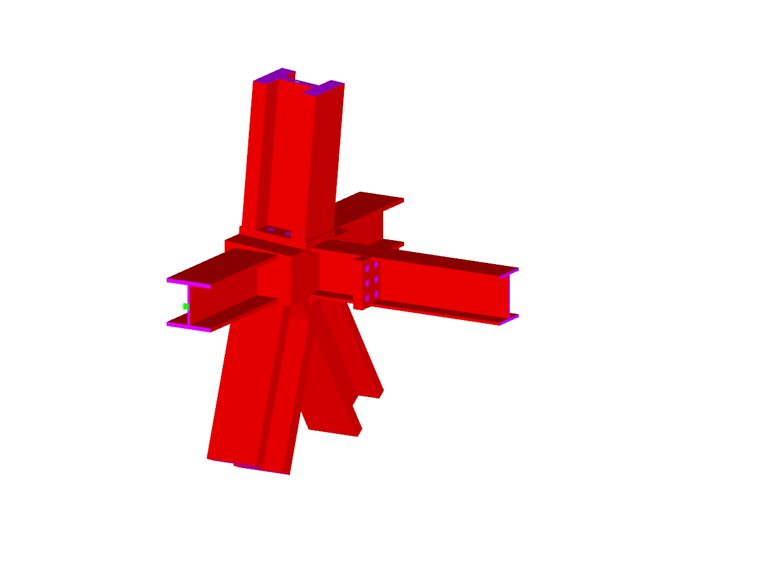

Für ADS Ertner erstellte MSc Engineering in RFEM ein 3D-Berechnungsmodell mit finiten Volumenelementen zur Verifikation der Stahlverbindung. Это специальное соединение представляет собой узел с шестью соединительными стержнями. Die obere Stütze und die unteren Diagonalen sind durch enorme Normalkräfte belastet, die von der Betonfertigteilkonstruktion des Gebäudes ausgehen und eine große Zugkraft im seitlichen horizontalen Träger hervorrufen. Das 3D-Berechnungsmodell in RFEM musste erstellt werden, um die Eigenspannungen im dickwandigen Stahlblock mit einer maximalen Tiefe von 450 mm nachzuweisen. Im Berechnungsmodell wurden alle Elemente (Träger/Blöcke) als Volumenelemente modelliert. Узловые нагрузки применялись к телам с помощью жестких граничных поверхностей, находящихся на концах данных тел. Данная жесткая поверхность распределяет нагрузки равномерно по всем телам. Некоторые балки поддерживаются полужесткими граничными поверхностями.

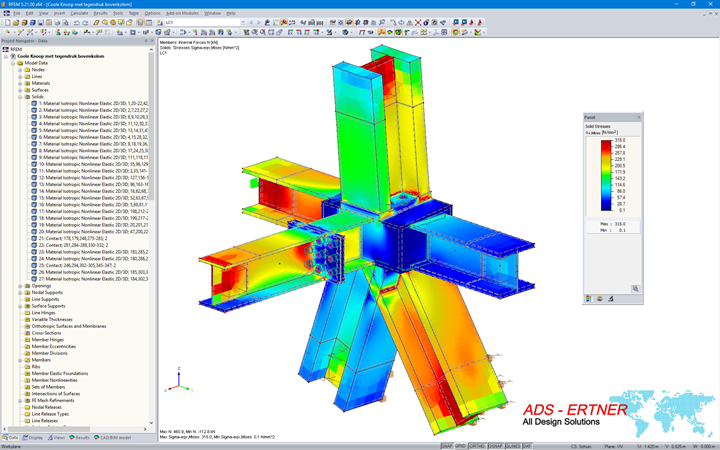

Блок выступает в модели как элемент для передачи больших осевых сил. С экономической точки зрения, является толстостенный стальной блок более пригодным решением, чем использование нескольких сваренных армирующих пластин. Die Ergebnisse der Spannungsanalyse in RFEM wurden auf eine maximal zulässige Vergleichsstahlspannung von 315 N/mm² geprüft, was einer Stahlgüte S355 mit einer Blechdicke von bis zu 100 mm entspricht. Напряжения в блоках были значительно меньше допустимых.

Горизонтальная поперечная балка и колонна были соединены с помощью лобовых плит и болтов. Die Modellierung der Stirnplatten erfolgte mit Volumen, wobei Kontaktvolumen den Raum zwischen den Stirnplatten bzw. zwischen Stirnplatte und Block ausfüllen. Отверстия были смоделированы как отверстия для болтов. Сами болты, разумеется, представляют собой жесткие элементы, которые передают как растягивающие, так и поперечные силы.

Für den Nachweis wurde das Programm RFEM gewählt, da hier Volumen berechnet werden können. Auch das Team um Prof. Wald von der Universität in Prag verwendete RFEM, um das Verhalten dünnwandiger Bleche in IDEA CONNECTION zu verifizieren.

Заказчик ADS-Ertner BV, Капелле-ан-ден-Эйссел, Нидерланды
www.ads-ertner.nl
Расчет соединений в программе RFEM MSc Engineering bv, Доорверт, Нидерланды
www.msc-engineering.nl
Расчет Severfield Europe B.V., Зевенберген, Нидерланды
www.severfield.com


Спецификации проекта

Данные о модели

Количество узлов 548
Количество линий 683
Количество стержней 16
Количество поверхностей 347
Количество тел 27
Количество загружений 1
Общий вес 6,655 t
Размеры (метрические) 2,308 x 3,058 x 3,136 m
Размеры (имперские) 7.57 x 10.03 x 10.29 feet
Версия программы 5.21.01
