荷兰RFEM实体三维钢结构连接

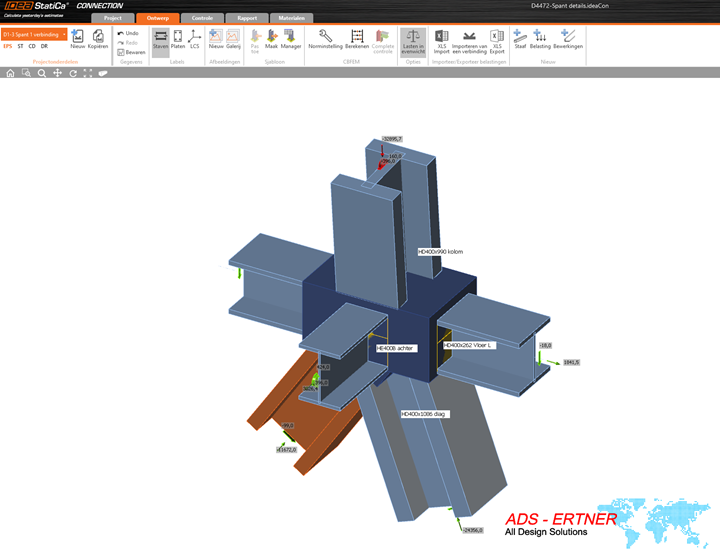

在鹿特丹的一个项目中,ADS使用Ertner IDEA CONNECTION分析空间钢筋连接。 该程序使用CBFEM方法计算钢筋连接,每个薄壁截面采用非线性材料属性的二维面,非线性螺钉和非线性焊缝建模。

RFEM 建模和应力分析

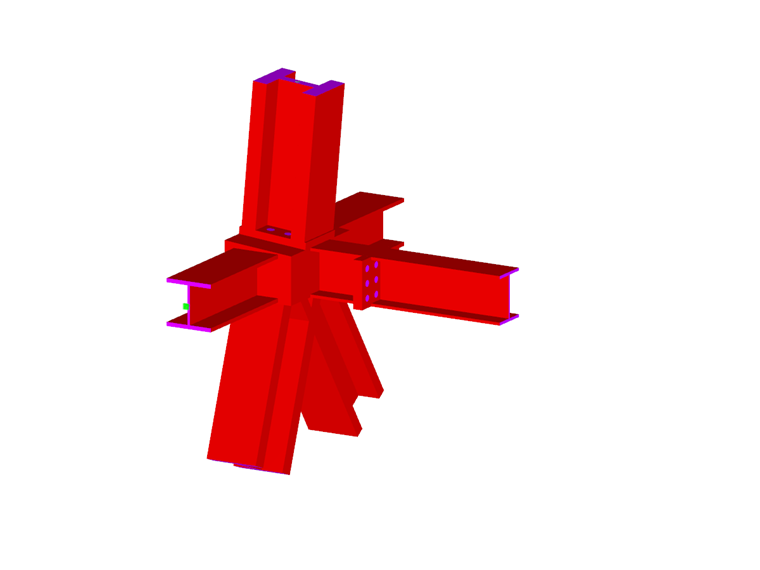

Für ADS Ertner erstellte MSc Engineering in RFEM ein 3D-Berechnungsmodell mit finiten Volumenelementen zur Verifikation der Stahlverbindung. Bei dieser speziellen Verbindung handelt es sich um einen Knoten mit sechs anschließenden Stäben. Die obere Stütze und die unteren Diagonalen sind durch enorme Normalkräfte belastet, die von der Betonfertigteilkonstruktion des Gebäudes ausgehen und eine große Zugkraft im seitlichen horizontalen Träger hervorrufen. Das 3D-Berechnungsmodell in RFEM musste erstellt werden, um die Eigenspannungen im dickwandigen Stahlblock mit einer maximalen Tiefe von 450 mm nachzuweisen. Im Berechnungsmodell wurden alle Elemente (Träger/Blöcke) als Volumenelemente modelliert. Die Knotenlasten wurden auf die Volumen durch starre Begrenzungsflächen am Ende der Volumenkörper aufgebracht. Dadurch werden die Lasten gleichmäßig auf die Volumen verteilt. Einige Träger werden von nachgiebigen Begrenzungsflächen gestützt.

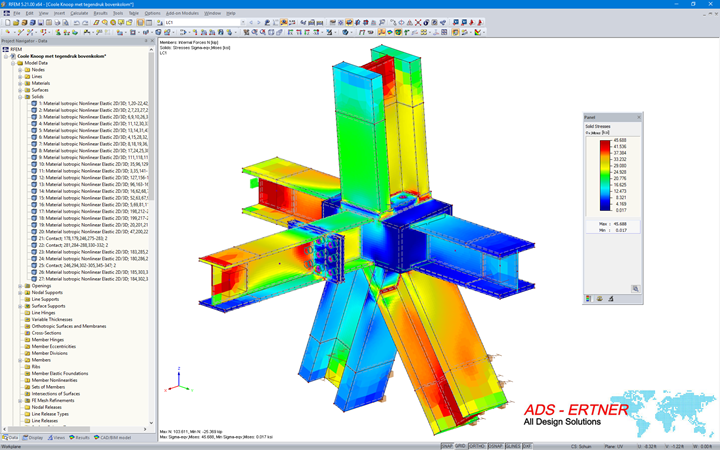

Im Modell wirkt der Block als Übertragungsmedium für die großen Normalkräfte. Ein dickwandiger Stahlblock ist wirtschaftlich gesehen eine bessere Lösung als eine Reihe von Verstärkungsblechen, die verschweißt werden müssen. Die Ergebnisse der Spannungsanalyse in RFEM wurden auf eine maximal zulässige Vergleichsstahlspannung von 315 N/mm² geprüft, was einer Stahlgüte S355 mit einer Blechdicke von bis zu 100 mm entspricht. Die Spannungen im Block waren erheblich geringer als die zulässigen Spannungen.

Der horizontale seitliche Träger und die Stütze wurden durch Stirnplatten und Schrauben verbunden. Die Modellierung der Stirnplatten erfolgte mit Volumen, wobei Kontaktvolumen den Raum zwischen den Stirnplatten bzw. zwischen Stirnplatte und Block ausfüllen. Als Schraubenlöcher wurden Öffnungen modelliert. Die Schrauben selbst sind starre Elemente, welche die Zug- und Querkräfte übertragen.

Für den Nachweis wurde das Programm RFEM gewählt, da hier Volumen berechnet werden können. Auch das Team um Prof. Wald von der Universität in Prag verwendete RFEM, um das Verhalten dünnwandiger Bleche in IDEA CONNECTION zu verifizieren.

所有者 ADS-Ertner BV,Capelle aan den IJssel,荷兰
www.ads-ertner.nl
RFEM联合分析 MSc Engineering bv,Doorwerth,荷兰
www.msc-engineering.nl
设计 Severfield Europe BV,Zevenbergen,荷兰
www.severfield.com


项目说明

模型数据

节点数目: 548
线的数目 683
杆件数目: 16
面的数目: 347
实体数目 27
荷载工况数目 1
总重量 6,655 t
翘曲区域尺寸 2.308 x 3.058 x 3.136 m
软件版本 5.21.01
