Деревянная кровля концертного зала под открытым небом в Митаве, остров Паста, Елгава, Латвия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

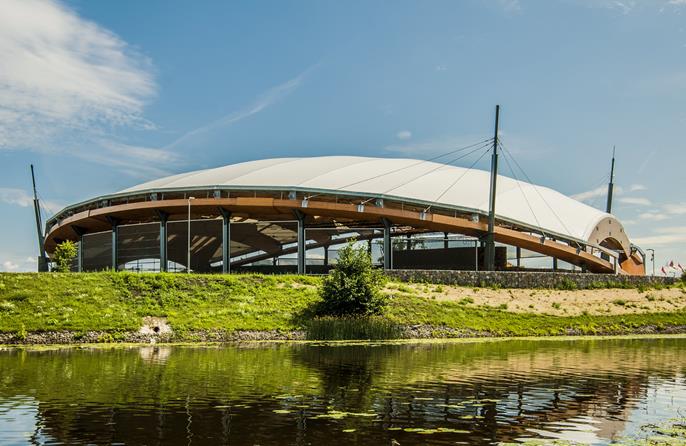

Недавно была в городе Елгава (Латвия) возведена деревянная конструкция покрытия над существующим амфитеатром под открытым небом. Это сооружение располагается на острове Паста и используется как многофункциональное место для отдыха и проведения развлекательных, культурных и общественных мероприятий.

Инвестор Город Елгава, Латвия
www.jelgava.lv
Архитектор Vents Grietens
Projektu birojs Grietens un Kagainis SIA, Латвия
Расчет конструкций Rodentia SIA, Латвия
www.rodentia.lv
Расчет Igate Būve SIA, Латвия
www.igatebuve.lv
Производство IKTK SIA, Латвия
www.iktk.lv

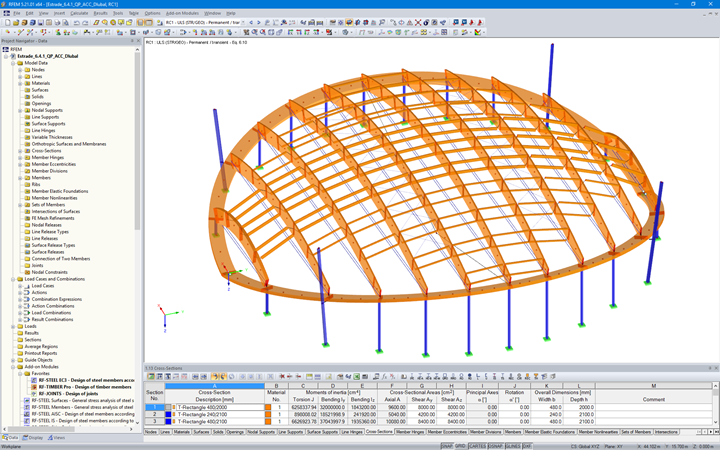

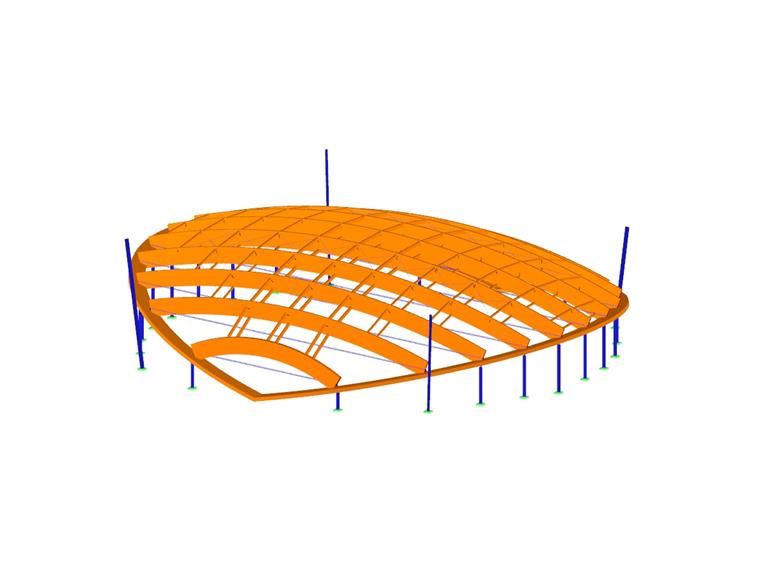

Модель

На основе общего решения, была для покрытия кругового амфитеатра выбрана овальная конструкция. И поскольку здание амфитеатра располагается на острове, было архитектурное решение проекта вдохновлено формой ракушки. Для обеспечения оптимального озвучения и высокого качества выступлений, были в рамках совместного сотрудничества с инженером-акуститком разработаны специальные звукопоглощающие экраны и панели, а также закругленные элементы балок.

Конструкция

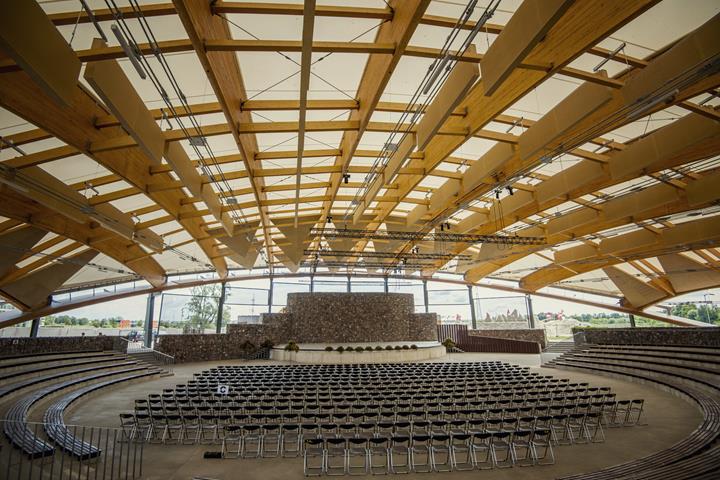

Конструкция покрытия состоит из криволинейных дощато-клееных балок со стальными связями, которые подпираются овальной кольцевой балкой из клеёной древесины. Сама кольцевая балка далее подпирается стальными колоннами, которые располагаются по обеих сторонах конструкции и соединяются с ней с помощью шарнирной связи.

Общая высота конструкции достигает 14,50 м, ее габаритные размеры затем составляют 60,60 х 60,70 м, а пролет самой длинной криволинейной дощато-клееной балки - почти 60 метров.

С верхней стороны конструкция покрыта специальной натяжной тканью, которую разработала и изготовила компания Canobbio Textile Engineering.

Ключевые слова

Овальная деревянная конструкция Деревянная конструкция кровли Амфитеатр
