Toiture en bois de la salle de concert en plein air de Mitava, île de Pasta, Jelgava, Lettonie

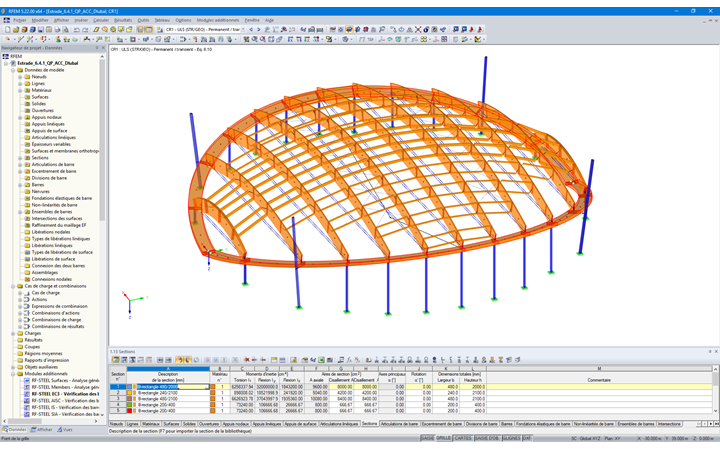

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

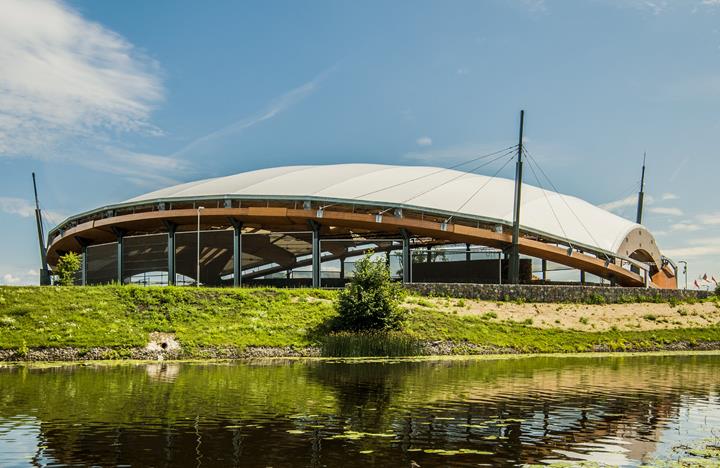

Une toiture en bois couvre désormais un amphithéâtre de la ville de Jelgava, en Lettonie. Ce projet situé sur l'île de Pasta est un bâtiment dédié à diverses activités culturelles, sociales et aux loisirs.

Maître d'ouvrage Ville de Jelgava, Lettonie
www.jelgava.lv
Architecture Vents Grietens
Projektu birojs Grietens un Kagainis SIA, Lettonie
Calcul de structure Rodentia SIA, Lettonie
www.rodentia.lv
Construction Igate Būve SIA, Lettonie
www.igatebuve.lv
Fabrication IKTK SIA, Lettonie
www.iktk.lv

Modèle

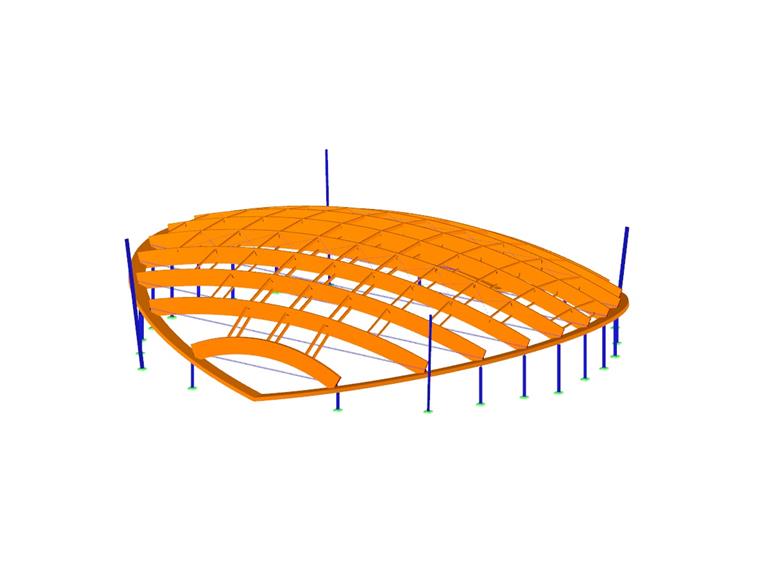

Une structure ovale a été sélectionnée pour abriter cet amphithéâtre circulaire. La conception architecturale de ce projet s'est inspirée de la forme d'un coquillage car ce bâtiment est situé sur une île fluviale. Des écrans et des déflecteurs acoustiques spéciaux ainsi que des éléments arrondis pour les poutres ont été conçus en collaboration avec un ingénieur acousticien afin de fournir une acoustique adaptée aux événements musicaux de haut niveau.

Structure

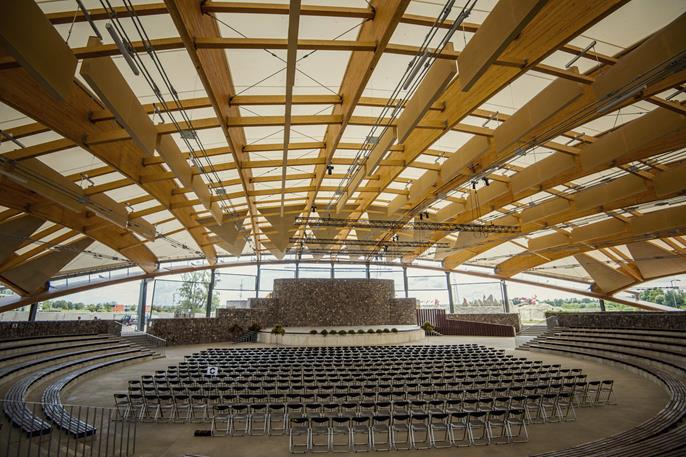

La structure est composée de poutres en lamellé-collé courbes avec des attaches en acier articulées à une poutre de contour de forme ovale en lamellé-collé. Cette poutre courbe en lamellé-collé est supportée par des poteaux en acier. Les deux côtés du bâtiment sont reliés par des articulations au niveau desquelles les poutres de contour sont connectées aux appuis.

La hauteur totale de la structure est de 14,50 m. Les dimensions au sol sont de 60,60 x 60,70 m et les poutres en lamellé-collé présentent une portée maximale de près de 60 m.

La structure est recouverte d'une membrane tendue calculée et fabriquée par la société Canobbio Textile Engineering.

Mots-clés

Structure ovale en bois Toiture en bois Amphithéâtre
