Drewniana konstrukcja zadaszenia sali koncertowej pod gołym niebem Mitava, wyspa Pasta, Jełgawa, Łotwa

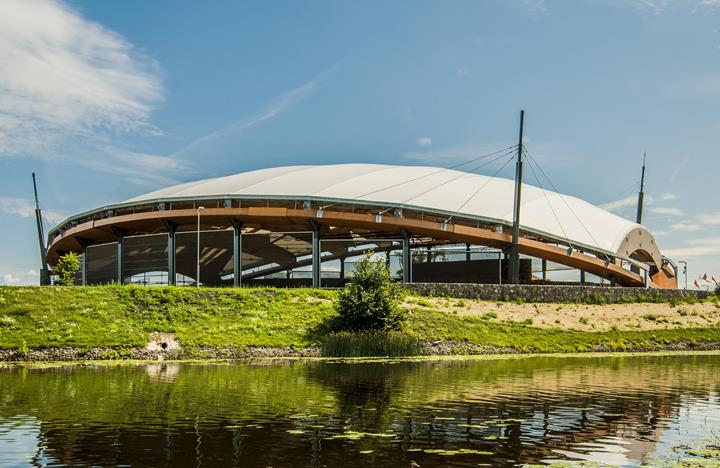

Niedawno została zbudowana drewniana konstrukcja dachu nad istniejącym amfiteatrem w Jelgava na Łotwie. Obiekt ten, znajdujący się na wyspie Pasta, jest wykorzystywany jako miejsce rekreacji i organizacji wydarzeń kulturalnych.

1284x

Drewniana konstrukcja dachu

Podjęto decyzję o zastosowaniu konstrukcji owalnej do przykrycia okrągłego amfiteatru. Projekt architektoniczny został zainspirowany muszlą, ponieważ budynek znajduje się na wyspie. Specjalne ekrany akustyczne, panele i zaokrąglone elementy belek zostały zaprojektowane we współpracy z inżynierem akustyki, aby zapewnić optymalny dźwięk podczas występów na wysokim poziomie.

Konstrukcja

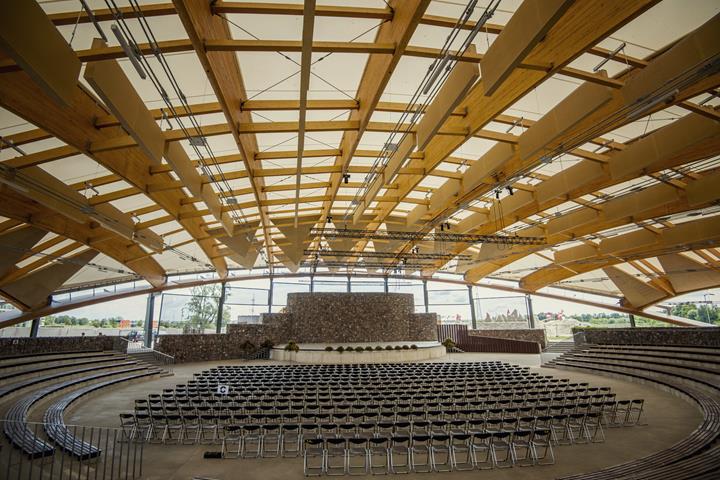

Konstrukcja składa się z zakrzywionych belek z drewna klejonego warstwowo ze stalowymi ściągami, które są po prostu podparte owalną belką z drewna klejonego warstwowo. Zakrzywiona belka z drewna klejonego warstwowo jest dodatkowo podtrzymywana przez stalowe słupy. Po obu stronach budynku znajduje się połączenie przegubowe, w którym wieńce są połączone z podporą.

Całkowita wysokość konstrukcji wynosi 47 stóp i 7 cali. Całkowite wymiary wynoszą 198 stóp, 9 na 199 stóp, 2 cale, przy czym rozpiętość najdłuższej zakrzywionej belki z drewna klejonego warstwowo wynosi prawie 197 stóp.

Konstrukcja jest pokryta rozciągliwą tkaniną zaprojektowaną i wyprodukowaną przez Canobbio Textile Engineering.

Klient	City of Jelgava, Łotwa www.jelgava.lv
Architekt	Vents Grietens Projektu birojs Grietens un Kagainis SIA, Łotwa
Inżynieria konstrukcyjna	Rodentia SIA, Łotwa zazatimber.lv
Obliczenia	Igate Būve SIA, Łotwa zazatimber.lv
Typ	IKTK SIA, Łotwa zazatimber.lv

Specyfikacja projektu

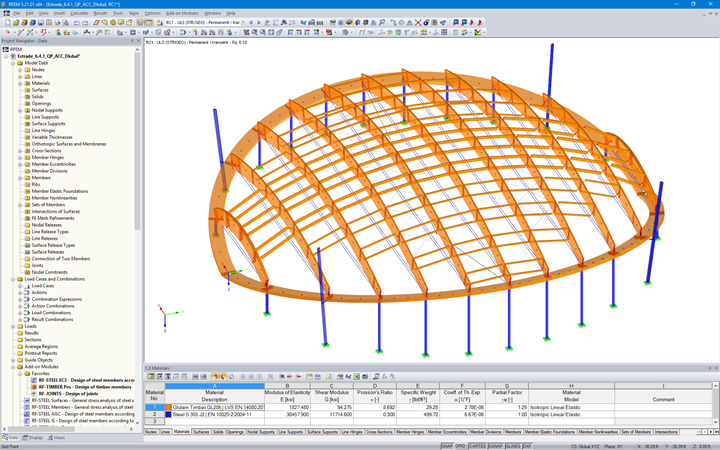

Drewniana konstrukcja zadaszenia sali koncertowej pod gołym niebem Mitava, wyspa Pasta, Jełgawa, Łotwa | Rodentia SIA, Łotwa | www.rodentia.lv

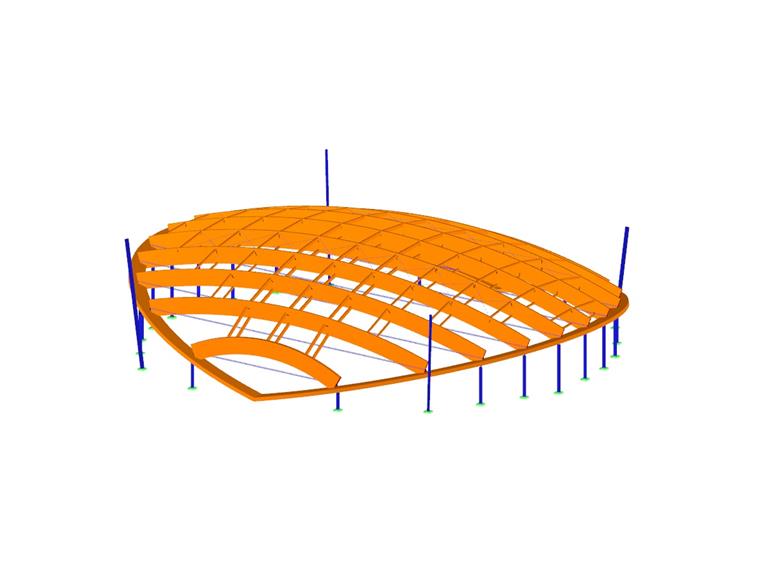

Dane modelu

Liczba węzłów 336

Liczba linii 394

Liczba prętów 392

Ilość przypadków obciążenia 35

Ilość KO 2310

Liczba kombinacji wyników 4

Ciężar całkowity 260,076 t

Wymiarowanie 58,666 x 58,909 x 17,037 m

Wersja programu 5.19.01
