29. Oktober 2019

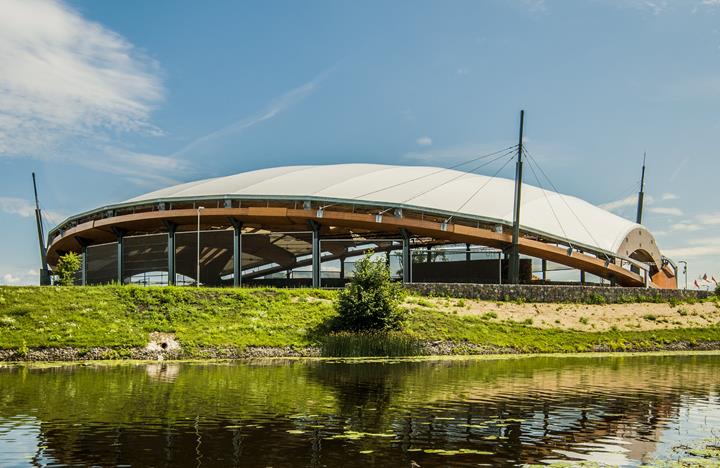

Holzüberdachung der Freiluft-Konzerthalle Mitava, Pasta Island, Jelgava, Lettland

In Jelgava, Lettland wurde eine Überdachung aus Holz über dem bereits bestehenden Amphitheater errichtet. Das Bauwerk befindet sich auf Pasta Island, einem Multifunktionsplatz für Freizeitaktivitäten, Kultur- und gesellschaftliche Veranstaltungen.

1317x

Überdachung aus Holz

Man entschied sich für eine ovale Konstruktion, um das runde Amphitheater mit einer Überdachung zu versehen. Die architektonische Gestaltung ist von einer Flussmuschel inspiriert, da das Gebäude auf einer Flussinsel steht. Es wurden spezielle akustische Abschirmungen und Schallwände sowie abgerundete Elemente für die Träger in Zusammenarbeit mit einem Ingenieurakustiker entworfen, um eine geeignete Akustik für Veranstaltungen auf hohem Niveau zu haben.

Konstruktion

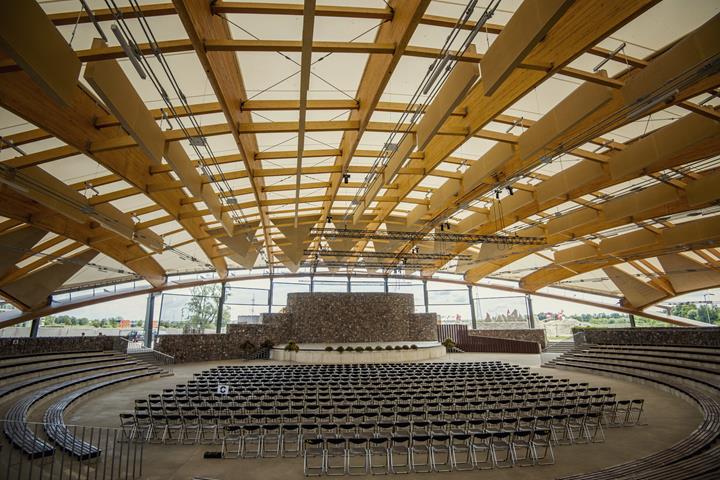

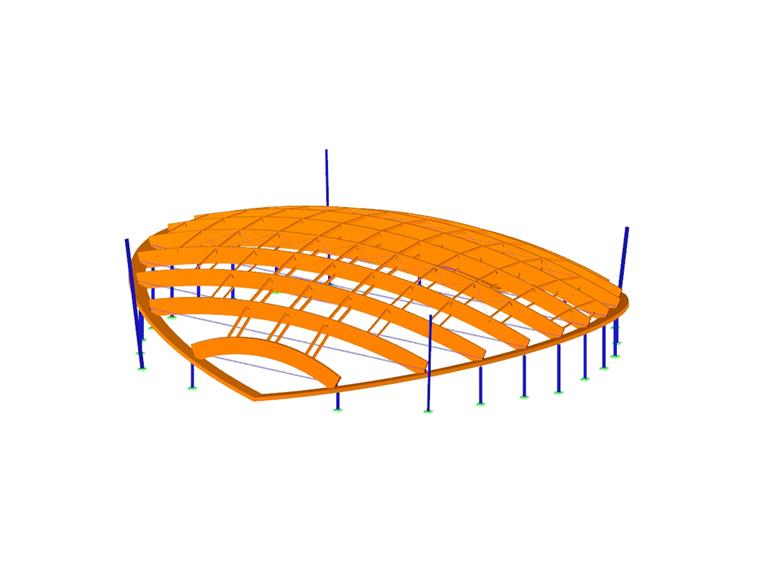

Die Konstruktion besteht aus gekrümmten Brettschichtholzträgern mit Stahlverbänden, welche gelenkig auf einem ovalen Ringbalken aus Brettschichtholz gelagert sind. Der gekrümmte Ringbalken aus Brettschichtholz ist auf Stahlstützen gelagert. Auf beiden Seiten des Gebäudes besteht eine gelenkige Verbindung, wo die Ringbalken mit der Stütze verbunden sind.

Die Gesamthöhe der Konstruktion beträgt 14,50 m. Im Grundriss sind die Abmessungen 60,60 m x 60,70 m, wobei die weiteste Spannweite der Brettschichtholzträger fast 60 Meter beträgt.

Die Konstruktion ist mit einer textilen Überdachung versehen, die von Canobbio Textile Engineering berechnet und hergestellt wurde.

Auftraggeber	Stadt Jelgava, Lettland www.jelgava.lv
Architekt	Vents Grietens Projektu birojs Grietens un Kagainis SIA, Lettland
Statische Berechnung	Rodentia SIA, Lettland zazatimber.lv
Ausführung	Igate Būve SIA, Lettland zazatimber.lv
Herstellung	IKTK SIA, Lettland zazatimber.lv

Projektspezifikationen

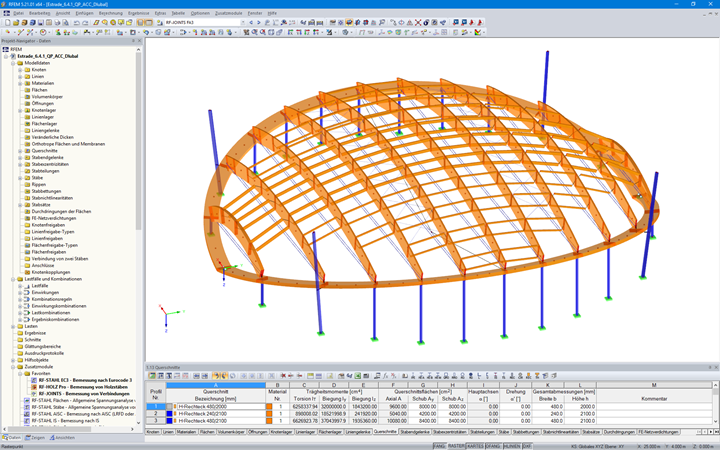

Holzüberdachung der Freiluft-Konzerthalle Mitava, Pasta Island, Jelgava, Lettland | Rodentia SIA, Lettland | www.rodentia.lv

Modelldaten

Anzahl Knoten 336

Anzahl Linien 394

Anzahl Stäbe 392

Anzahl Lastfälle 35

Anzahl Lastkombinationen 2310

Anzahl Ergebniskombinationen 4

Gesamtgewicht 260.076 t

Abmessungen 58.666 x 58.909 x 17.037 m

Programmversion 5.19.01
