Dřevěné zastřešení venkovní koncertní síně Mitava na ostrově Pasta, Jelgava, Lotyšsko

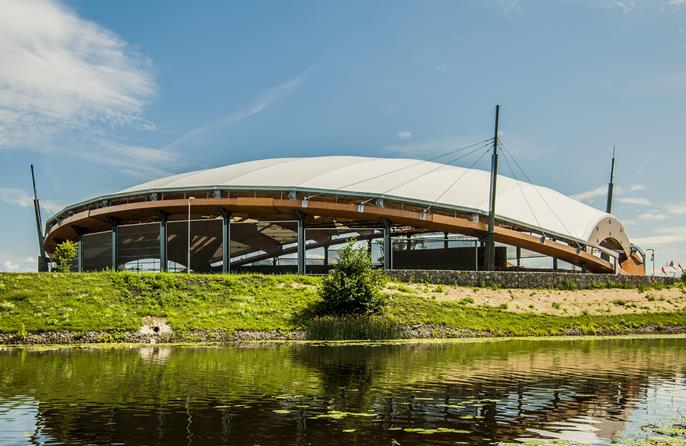

V lotyšské Jelgavě bylo nad stávajícím amfiteátrem zřízeno dřevěné zastřešení. Stavba se nachází na ostrově Pasta s multifunkčním prostranstvím pro volnočasové aktivity a různé kulturní a společenské akce.

1283x

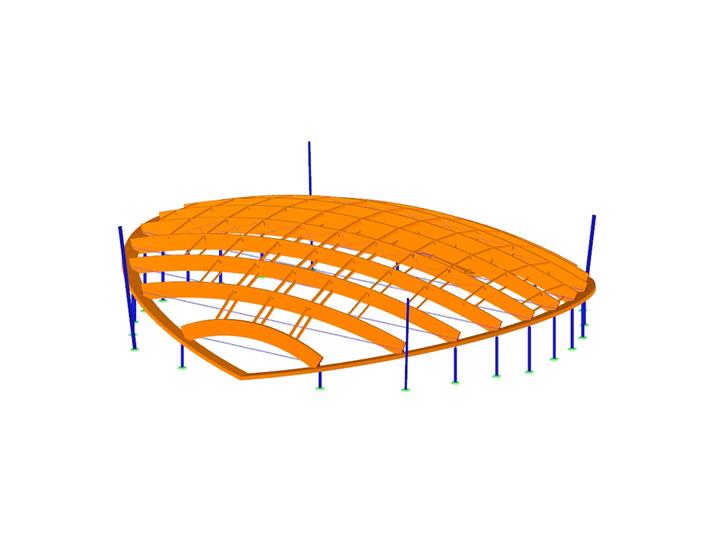

Dřevěná střešní konstrukce

Pro zastřešení kruhového amfiteátru byla zvolena oválná konstrukce. Architektonické řešení se inspirovalo lasturou perlorodky říční vzhledem k tomu, že konstrukce se nachází na říčním ostrově. Ve spolupráci s akustickým inženýrem byly navrženy speciální akustické zástěny a zvukové panely a dále také zaoblené prvky pro nosníky, aby byla zajištěna optimální akustika pro hudební představení na vysoké úrovni.

Konstrukce

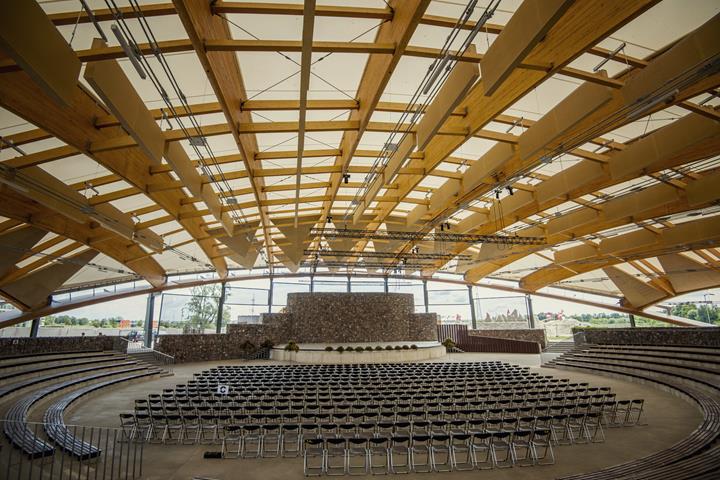

Konstrukce se skládá ze zakřivených lepených lamelových nosníků s ocelovými ztužidly a kloubovým uložením na oválném prstenci, který tvoří nosník z dřevolaminátu. Prstenec je podepřen ocelovými sloupy. Na obou stranách budovy je spojení prstencového nosníku a sloupů řešeno kloubově.

Celková výška konstrukce je 14,50 m. Půdorysné rozměry činí 60,60 m x 60,70 m a největší rozpětí lepených lamelových nosníků dosahuje téměř 60 metrů.

Textilní plášť střešní konstrukce navrhla a vyrobila společnost Canobbio Textile Engineering.

Investor	Město Jelgava, Lotyšsko www.jelgava.lv
Architekt	Vents Grietens Projektu birojs Grietens un Kagainis SIA, Lotyšsko
Statický výpočet	Rodentia SIA, Lotyšsko zazatimber.lv
Provedení	Igate Būve SIA, Lotyšsko zazatimber.lv
Výroba	IKTK SIA, Lotyšsko zazatimber.lv

Specifikace projektu

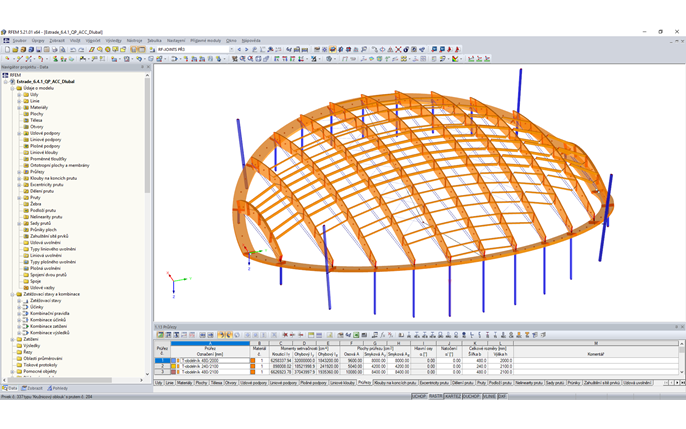

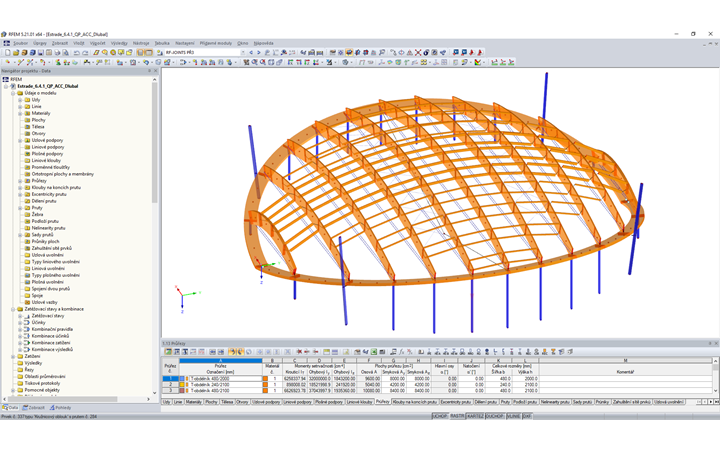

Dřevěné zastřešení venkovní koncertní síně Mitava na ostrově Pasta, Jelgava, Lotyšsko | Rodentia SIA, Lotyšsko | www.rodentia.lv

Údaje o modelu

Počet uzlů 336

Počet linií 394

Počet prutů 392

Počet zatěžovacích stavů 35

Počet kombinací zatížení 2310

Počet kombinací výsledků 4

Celková hmotnost 260,076 t

Rozměry 58,666 x 58,909 x 17,037 m

Verze programu 5.19.01
