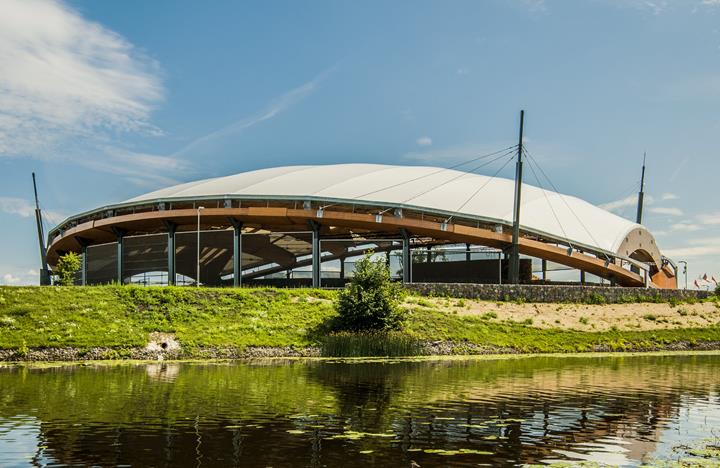

Cobertura de madeira de pavilhão de concertos ao ar livre em Jelgava, Letónia

Há não muito tempo, foi construída em Jelgava uma cobertura em madeira para um anfiteatro já existente. O projeto localizado na ilha Pasta serve de edifício multifuncional para atividades recreativas, culturais e sociais.

1297x

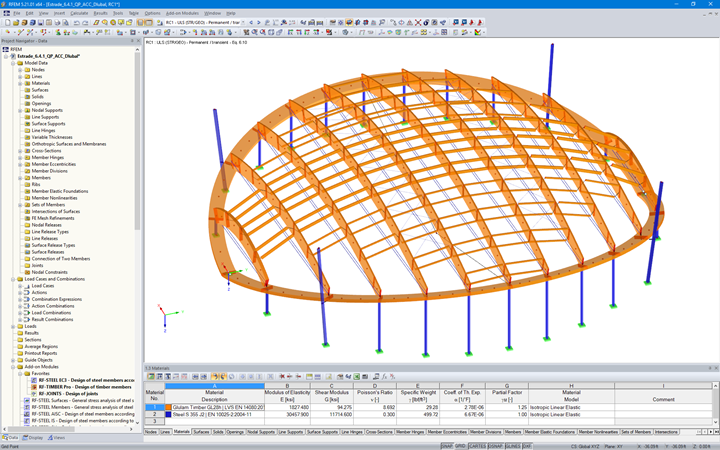

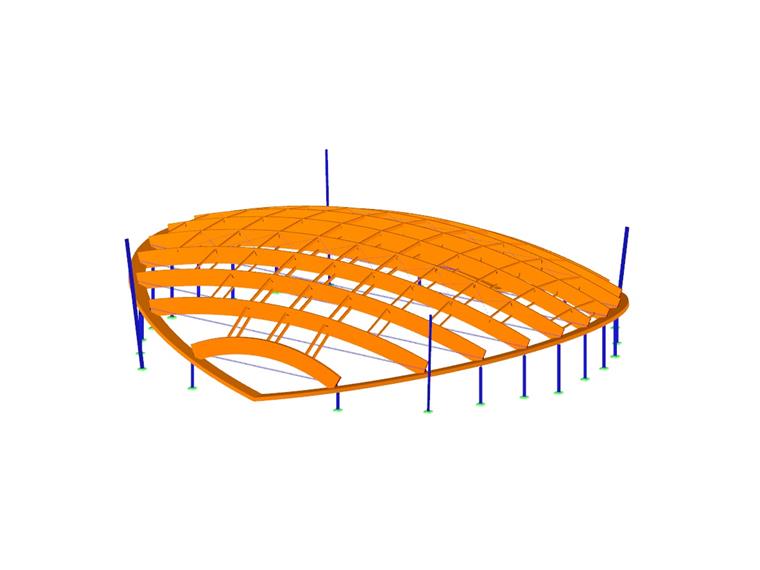

Estrutura de cobertura de madeira

No projeto, foi decido utilizar uma estrutura oval para cobrir o anfiteatro circular. A conceção arquitetónica foi inspirada numa concha, uma vez que a construção se situa numa ilha de rio. Foram desenvolvidos painéis especiais e paredes acústicas assim como elementos arredondados para as vigas em cooperação com um engenheiro de acústica, com o intuito de proporcionar o som adequado para eventos a um nível elevado.

Estrutura

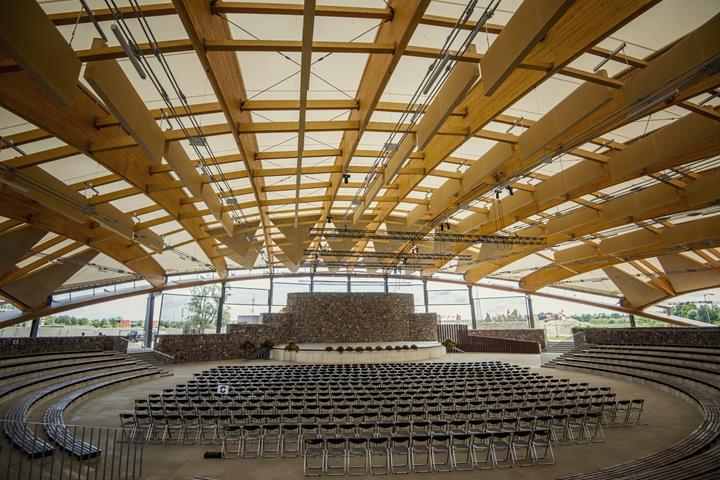

A estrutura é constituída por vigas de madeira laminada colada com bandas de aço apoiadas de forma articulada numa trave em anel de madeira laminada colada. A trave em anel curvada de madeira laminada colada está apoiada sobre pilares de aço. Em ambos os lados do edifício existe uma ligação articulada onde as traves em anel estão unidas com o pilar.

A altura total da estrutura é de 14,50 m. As dimensões em planta são de 60,60 m por 60,70 m com o vão maior das vigas em madeira laminada colada a atingir quase 60 metros.

A estrutura tem uma cobertura têxtil, que foi calculada e produzida pela empresa Canobbio Textile Engineering.

Investidor	Câmara de Jelgava, Letónia www.jelgava.lv
Arquiteto	Vents Grietens Projektu birojs Grietens un Kagainis SIA, Letónia
Cálculo estrutural	Rodentia SIA, Letónia zazatimber.lv
Execução	Igate Būve SIA, Letónia zazatimber.lv
Fabricação	IKTK SIA, Letónia zazatimber.lv

Especificações do projeto

Cobertura de madeira de pavilhão de concertos ao ar livre em Jelgava, Letónia | Rodentia SIA, Letónia | www.rodentia.lv

Dados do modelo

Número de nós 336

Número de linhas 394

Número de barras 392

Número de casos de carga 35

Número de combinações de cargas 2310

Número de combinações de resultados 4

Peso total 260,076 t

Dimensões 58,666 x 58,909 x 17,037 m

Versão do programa 5.19.01
