Estructura de madera de la cubierta de la sala de conciertos al aire libre Mitava, Pasta Island, Jelgava, Letonia
Proyecto de cliente
-
01

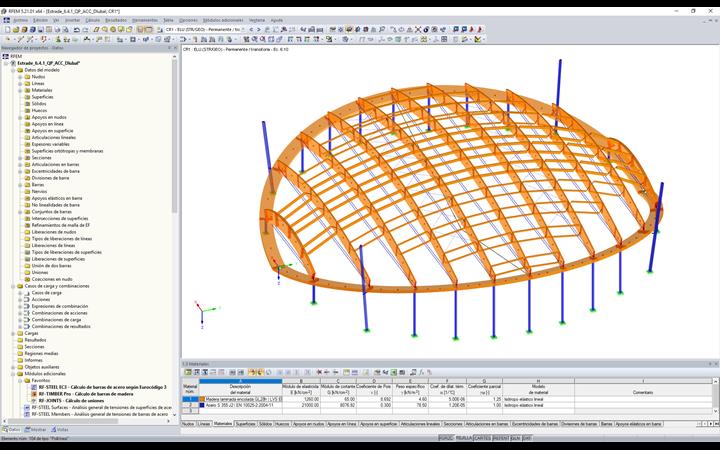

Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
01
Imagen - Estructura de cubierta de madera
-
![Estructura de cubierta de madera]()
01
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
01
Imagen - Estructura de cubierta de madera
-
![Estructura de cubierta de madera]()
01
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
01
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
01
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
02
Imagen - Estructura de cubierta de madera
-
![Estructura de cubierta de madera]()
02
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
02
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
02
Imagen - Estructura de cubierta de madera
-
![Estructura de cubierta de madera]()
02
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
03
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
03
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
03
Imagen - Estructura de cubierta de madera
-
![Estructura de cubierta de madera]()
03
Imagen - Estructura de cubierta de madera
-
![Estructura de cubierta de madera]()
03
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
03
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
03
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
04
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
04
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
04
Imagen - Estructura de cubierta de madera
-
![Estructura de cubierta de madera]()
04
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
04
Imagen - Estructura de cubierta de madera
-
![Estructura de cubierta de madera]()
04
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM
-
![Estructura de cubierta de madera]()
04
Imagen - Proyecto de cliente realizado con el programa de análisis estructural RFEM

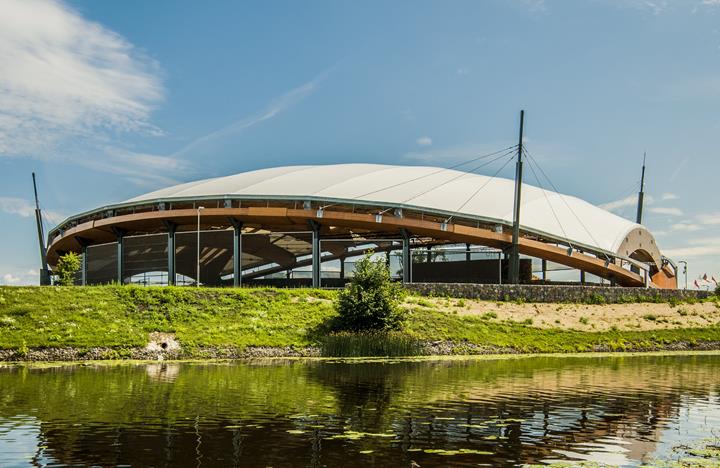

Recientemente se ha construido una estructura de una cubierta de madera sobre un anfiteatro existente en Jelgava, Letonia. El proyecto, ubicado en Pasta Island, sirve como un edificio multifuncional para actividades recreativas, culturales y sociales.
| Inversor |
Ciudad de Jelgava, Letonia www.jelgava.lv |
| Arquitecto |
Vents Grietens Projektu birojs Grietens un Kagainis SIA, Letonia |
| Análisis estructural |
Rodentia SIA, Letonia www.rodentia.lv |
| Ejecución |
Igate Būve SIA, Letonia www.igatebuve.lv |
| Fabricación |
IKTK SIA, Letonia www.iktk.lv |
Modelo
La decisión que se tomó fue utilizar una estructura ovalada para cubrir el anfiteatro circular. El diseño arquitectónico se inspiró en una concha de mar, ya que el edificio se encuentra en una isla. Se diseñaron pantallas, paneles y elementos redondeados acústicos especiales para las vigas en colaboración con un ingeniero acústico para proporcionar un sonido óptimo para actuaciones de alto nivel.La estructura

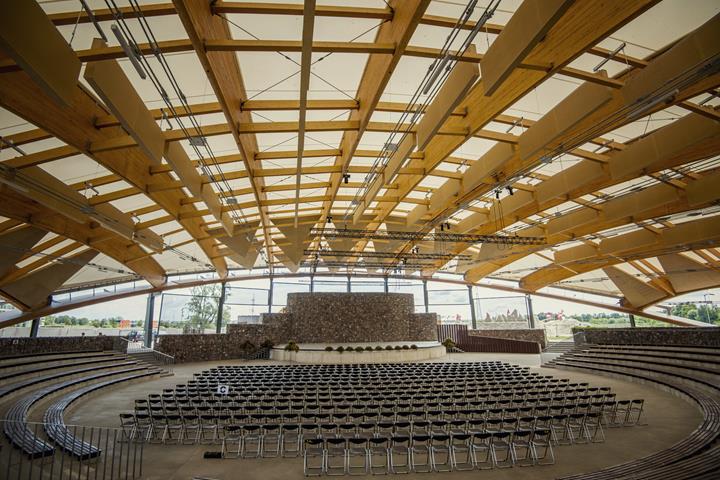

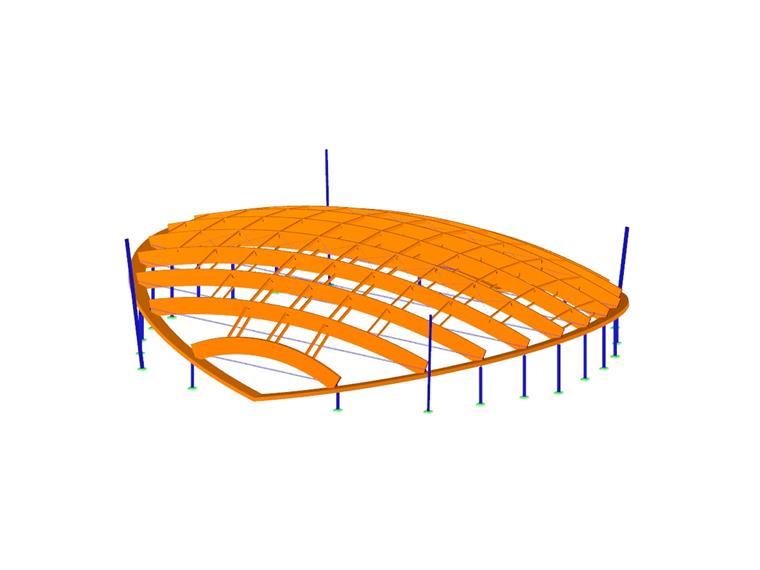

La estructura está compuesta por vigas curvas de madera laminada encolada con tirantes de acero que están simplemente apoyadas con una viga ovalada de madera laminada encolada en forma de anillo. La viga curva de madera laminada encolada está apoyada además en pilares de acero. Hay una unión articulada en cada lado del edificio donde las vigas en forma de anillo están conectadas al apoyo.La altura total de la estructura es de 14,5 m. Las dimensiones totales son de 60,60 x 60,70 m, donde la viga curva más larga mide casi 60 metros.
La estructura está cubierta con un tejido resistente a la tracción diseñado y fabricado por Canobbio Textile Engineering.
Palabras clave
Estructura de madera ovalada Estructura de cubierta de madera Anfiteatro
