Мачта с растяжками для измерения ветровых характеристик в Андалусии, Испания

Проект заказчика

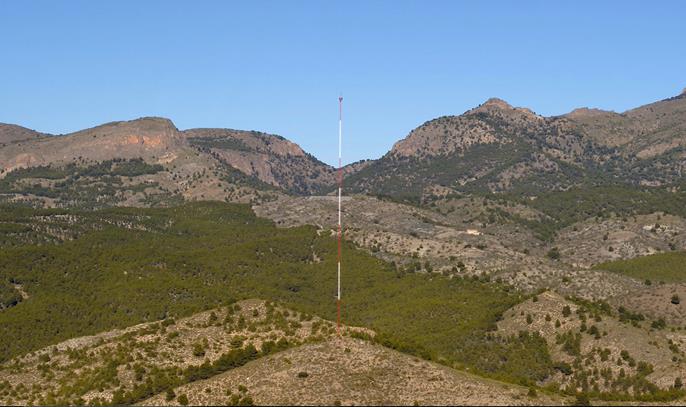

Съемные мачты с растяжками используются не только в телекоммуникационных целях, но и для сбора данных о скорости и направлении ветра, которые затем послужат для оценки рентабельности планируемой ветровой электростанции. Эти съемные и постоянные башни могут достигать высоты до 150 м и обычно устанавливаются в необитаемых районах прямо на высоте запланированной оси ветряной мельницы.

Проектирование конструкций и расчет Lasser Eolica S.L., Мадрид, Испания
www.lassereolica.com

Модель

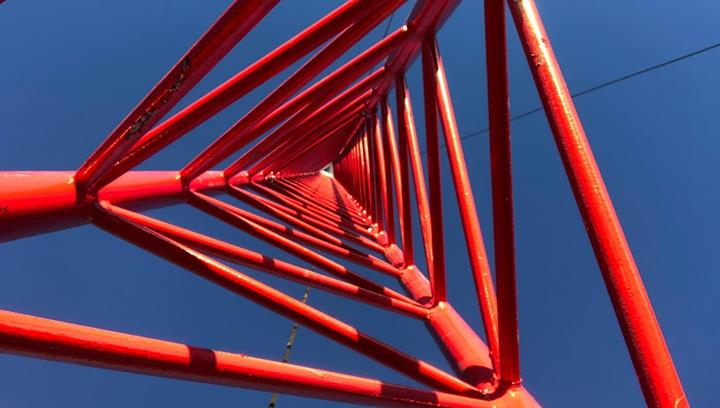

Испанская компания Lasser Eólica специализируется в основном на оценку ветровых данных. Однако, в число ее услуг входит также проектирование, составление документации и строительство мачт с растяжками по всему миру. Основной целью конструкции башни является достижение максимально возможной проницаемости ветра. Потому все их башни состоят по большей части из трубчатых стальных ферм с треугольной планировкой. К тому же, для стабилизации башни на разных высотах, используются у каждой плоскости три комплекта преднапряженных тросов.

Во избежание погрешностей измерений при сборе данных, должны быть измерительные приборы, такие как анемометр и флюгер, размещены на определенной высоте и на определенном расстоянии от поверхности башни в соответствии с нормой ISO 61400-12-1.

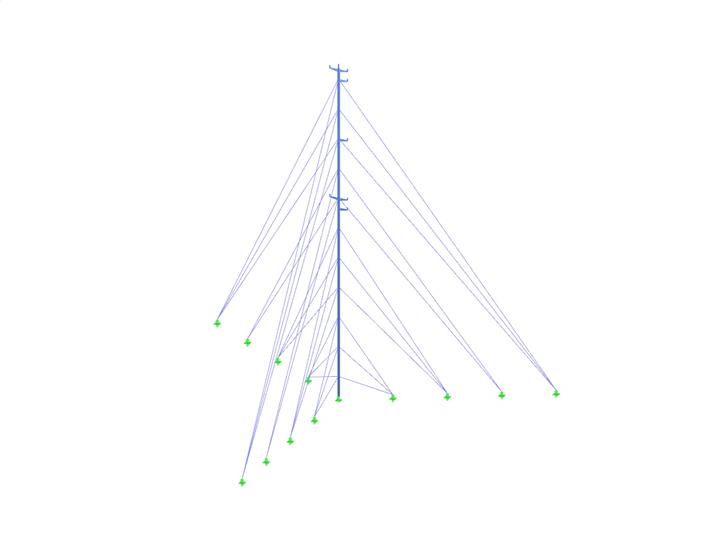

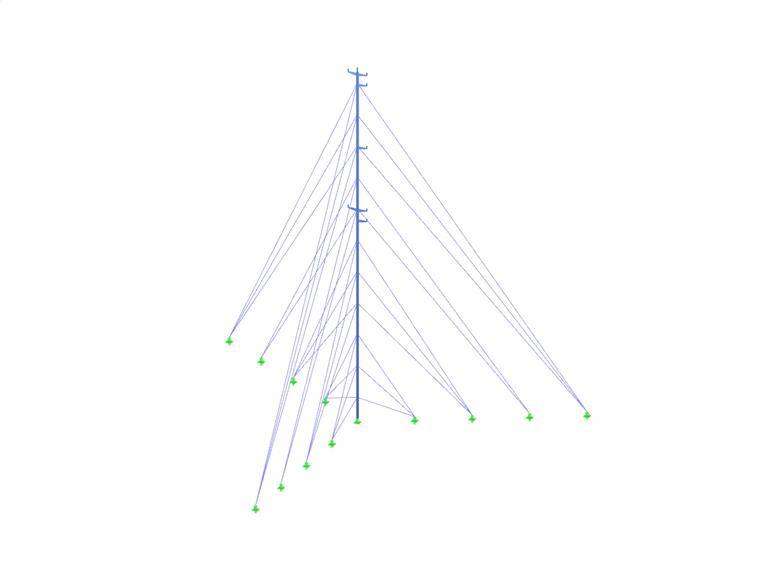

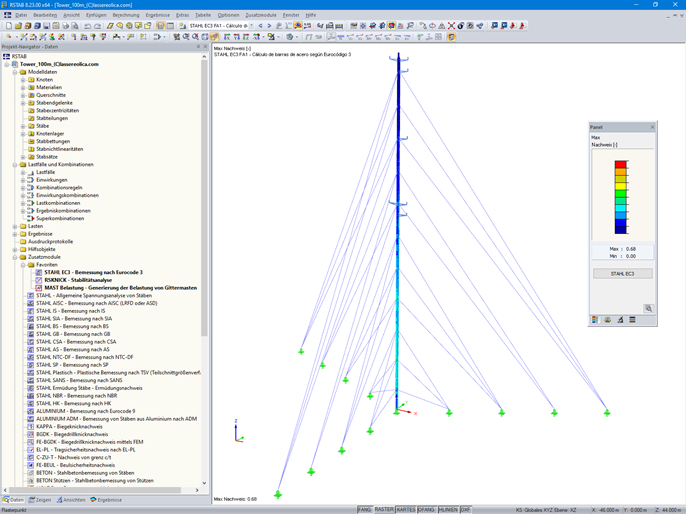

Расчет в программе RSTAB

Техническая команда компании Lasser Eólica всегда рассчитывает соответствующие действия, такие как лед и ветер, отдельно для каждого проекта в зависимости от его местоположения. Затем с помощью пользовательских таблиц все данные вводятся в программу RSTAB. Нагрузки задаются посредством функции TOWER Loading. Для стандартных расчетов с общей устойчивостью инженеры обычно используют программы STEEL EC3 и RSBUCK.
