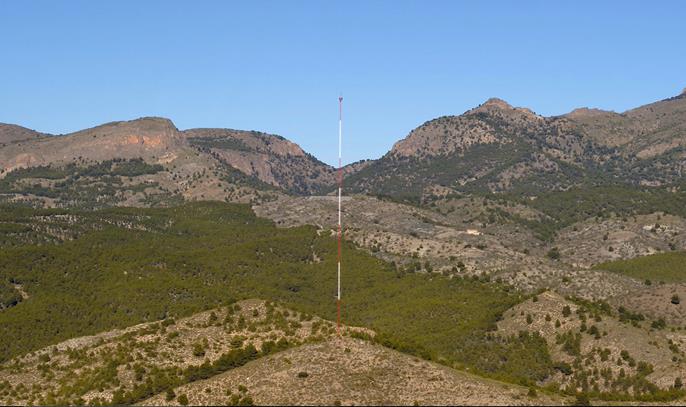

Torre de amarração para medições de velocidade do vento na Andaluzia, Espanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

As torres de amarração desmontáveis não são utilizadas apenas para fins de telecomunicações, mas também para a recolha de dados de vento para avaliar a rentabilidade de um futuro parque eólico. Estas torres, quer sejam desmontáveis ou permanentes, podem atingir alturas de até 150 m e são montadas em áreas desabitadas, à mesma altura das pás de uma futura eólica.

Planeamento estrutural e construção Lasser Eolica S.L., Madrid, Espanha
lassereolica.com

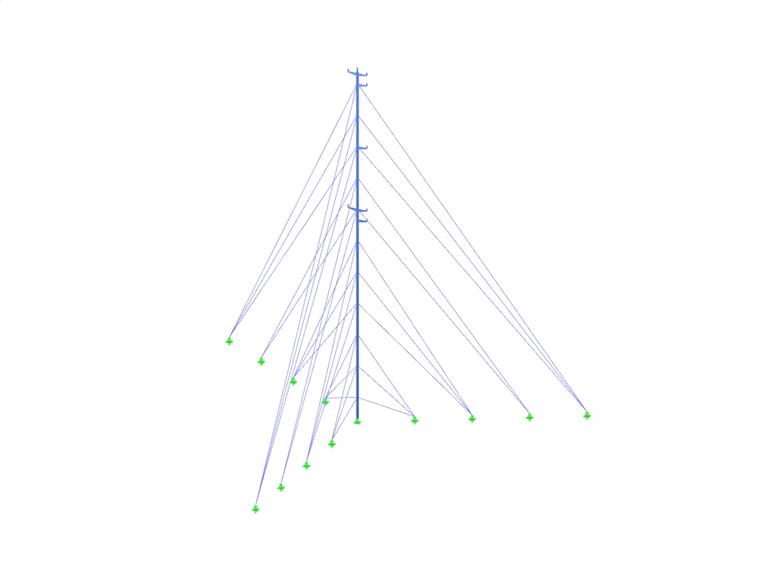

Modelo

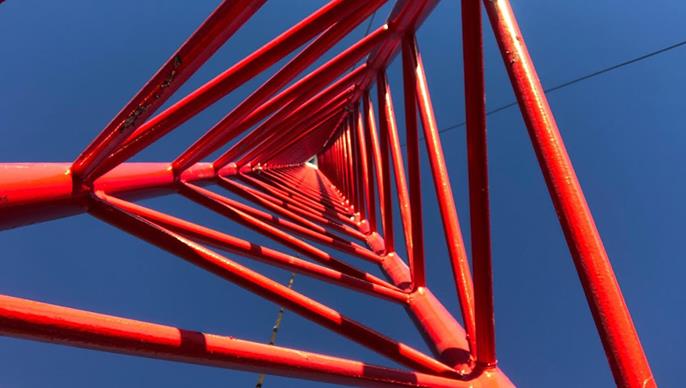

A empresa espanhola Lasser Eólica é especializada na avaliação de dados de vento. Os seus serviços também incluem o dimensionamento, a documentação e a construção de torres de amarração em todo o mundo. O principal objetivo da estrutura da torre é obter a máxima permeabilidade possível do vento. Por isso, as torres são constituídas por treliças tubulares em aço com uma planta triangular. Para cada plano, são utilizados três conjuntos de cabos pré-esforçados para estabilizar a torre em diferentes alturas.

Para evitar erros de medição durante a recolha de dados, é necessário que os dispositivos de medição, tais como anemómetro e cata-vento, sejam posicionados, com a ajuda de braços nivelados, a uma determinada distância e altura em relação à superfície da torre, de acordo com a norma ISO 61400-12-1.

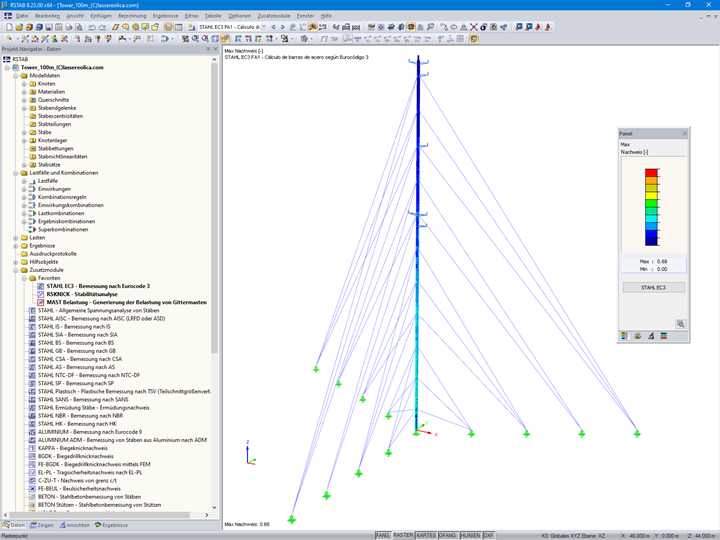

Dimensionamento no RSTAB

A equipa técnica da Lasser Eólica dimensiona as ações relevantes, tais como cargas de gelo e vento, conforme a localização de cada projeto. Em seguida, os dados são introduzidos no RSTAB utilizando folhas de dados personalizadas. A carga é introduzida com o módulo adicional TOWER Loading. Para o dimensionamento normal em conjunto com o comportamento de estabilidade global, a equipa utiliza os módulos adicionais STEEL EC3 e RSBUCK.

Palavras-chave

Espanha Torres e mastros Estrutura de aço
