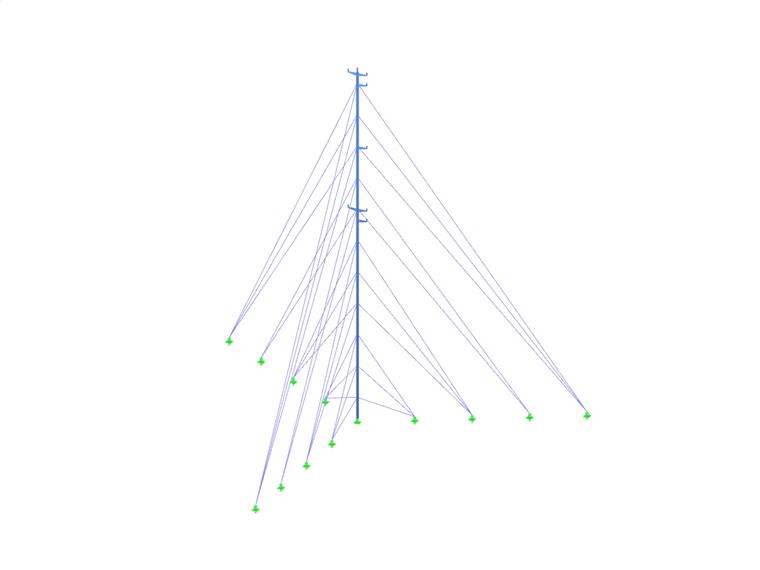

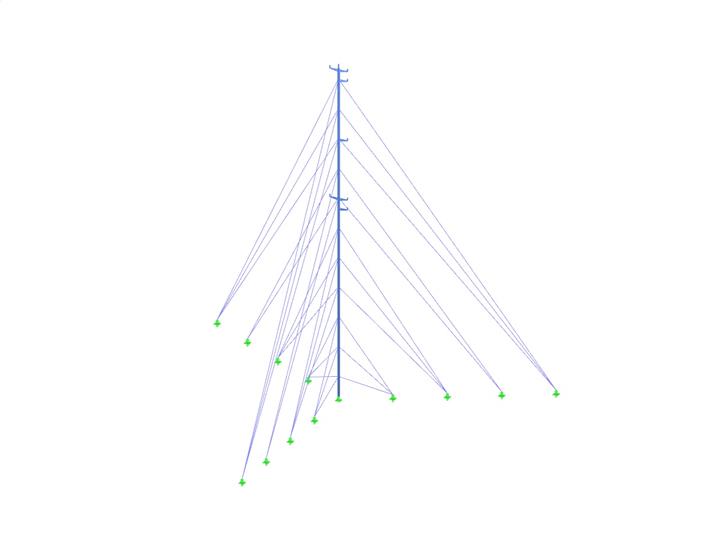

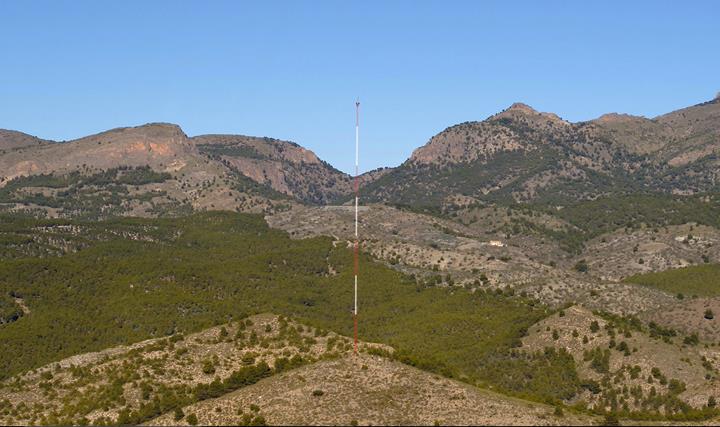

Ukotvený stožár pro měření výkonu větru v Andalusii, Španělsko

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Mobilní kotvené stožáry se používají nejen k telekomunikačním účelům, ale také ke shromažďování údajů o větru pro vyhodnocení rentability plánovaného větrného parku. Podobné stožáry ke krátkodobému i dlouhodobému užívání mohou dosahovat výšky až 150 metrů a instalují se v nezastavěném terénu do výšky osy plánované větrné elektrárny.

Statický výpočet a posouzení Lasser Eolica S.L., Madrid, Španělsko
lassereolica.com

Model

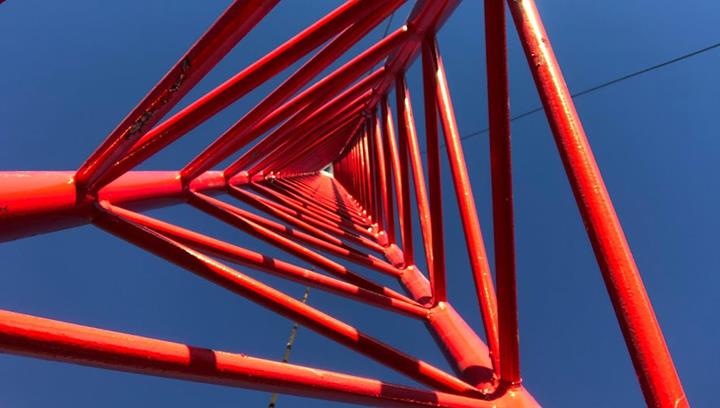

Španělská společnost Lasser Eólica se specializuje na vyhodnocování údajů o větru. Ke službám, které poskytuje, patří ovšem také návrh, dokumentace a výstavba kotvených stožárů po celém světě. Hlavním cílem konstrukce stožáru je dosáhnout co největší propustnosti větru. Proto stožáry tvoří příhradové konstrukce trojúhelníkového půdorysu z ocelových trubek. Pro každou úroveň se používají tři sady předpjatých lan pro stabilizaci stožáru v různých výškách.

Má-li se zamezit chybám v měření při sběru dat, musí se měřicí zařízení jako anemometr a korouhev umístit v určité výšce a v určité vzdálenosti od povrchu stožáru v souladu s ISO 61400-12-1.

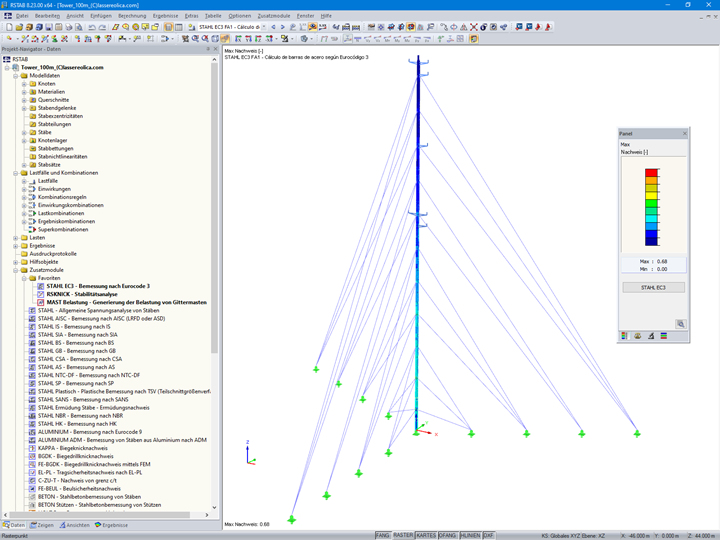

Posouzení v programu RSTAB

Technický tým společnosti Lasser Eólica posuzuje u každého projektu relevantní zatížení, jako jsou námraza a vítr, v závislosti na umístění stožárů. Následně se údaje zadávají do programu RSTAB pomocí uživatelsky definovaných datových listů. Zatížení se stanoví v modulu TOWER Loading. Ke standardnímu posouzení spolu s celkovou analýzou stabilitního chování se používají programy STEEL EC3 a RSBUCK.

Napište komentář...

Napište komentář...

  • Navštíveno 1658x
  • Aktualizováno 26. března 2021
