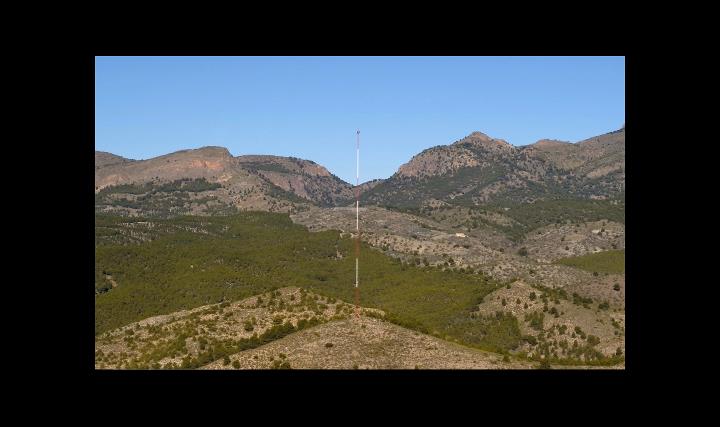

西班牙安达卢西亚 (Andalusia) 拉线式测风塔

可拆装拉线式塔架不仅可以用于电信通讯,还可以用于收集风能数据,以便对设计中的风力发电厂的经济效益进行评估。

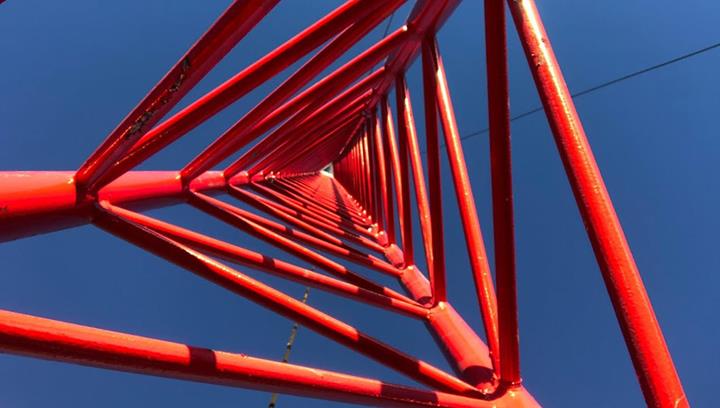

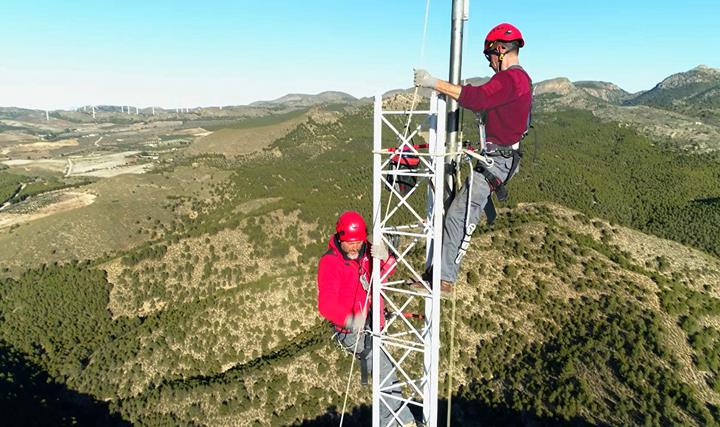

西班牙公司 Lasser Eólica 专门从事测风数据评估方面的工作。 他们提供的服务还包括拉线式测风塔的设计、文档编制和建造,业务遍及全球。 塔架结构的主要目标是尽量减少风流过塔架时产生的变化。 因此塔架由钢管桁架构成,底面为三角形。 对于每个平面,使用三组预应力索将塔架在不同高度处进行稳定加固。

为了避免在数据采集过程中出现测量误差,必须按照 ISO 61400-12-1 中的规定,通过水平臂将风速计和风向标等测量设备安装在距塔架表面一定距离和一定高度的位置上。

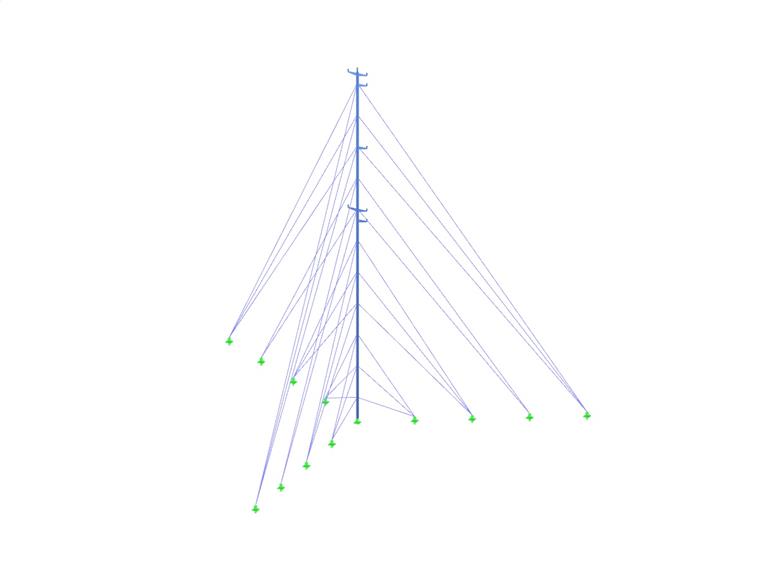

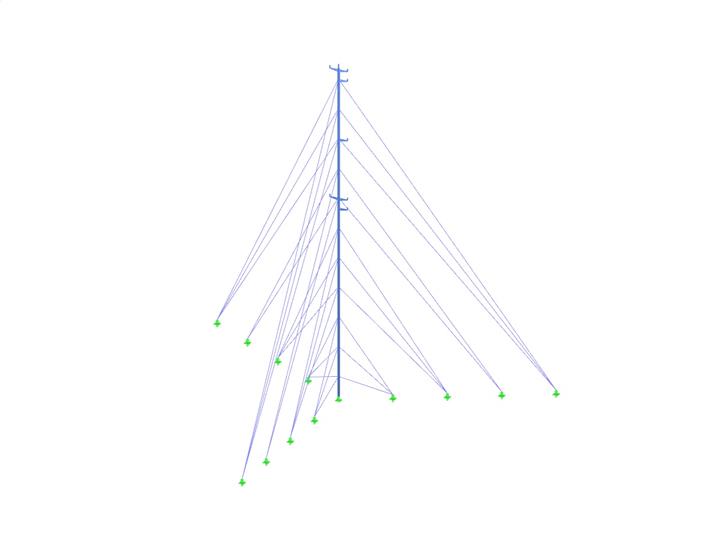

RSTAB 中的设计

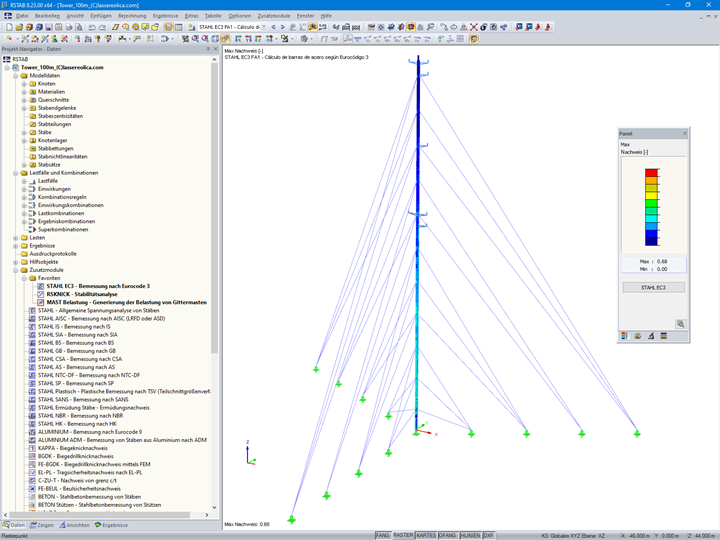

Lasser Eólica 技术团队根据每个工程项目的具体位置确定其荷载工况,例如覆冰荷载和风荷载。 然后通过自定义数据表将数据输入到 RSTAB 中。 使用附加模块 TOWER Loading 输入荷载。 该团队还使用了附加模块 STEEL EC3 和 RSBUCK 来按照规范进行设计以及整体稳定性验算。

结构分析与设计 Lasser Eolica S.L., Madrid, Spain
lassereolica.com


项目说明

模型数据

节点数目: 1829
杆件数目: 2455
荷载工况数目 8
荷载组合数目 40
结果组合数目 2
总重量 3,294 t
翘曲区域尺寸 104.423 x 90.500 x 101.100 m
软件版本 8.23.00
