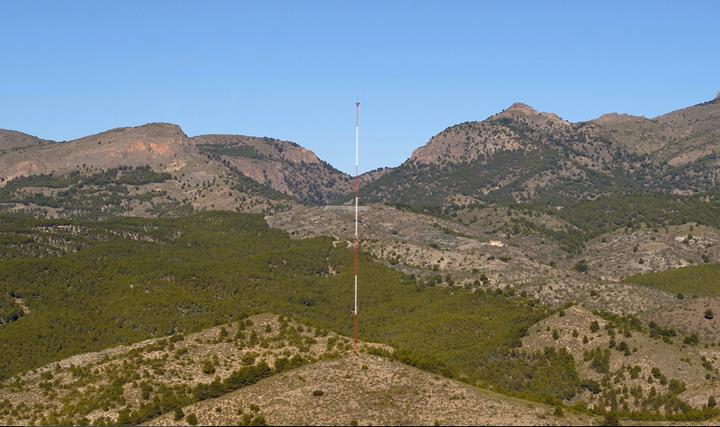

Mástil arriostrado para mediciones de rendimiento del viento en Andalucía, España

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Los mástiles arriostrados desmontables no sólo se utilizan con fines de telecomunicaciones, sino también para recopilar datos del viento con el fin de evaluar la rentabilidad de un parque eólico planificado. Tales torres desmontables y permanentes pueden alcanzar alturas de hasta 150 m y se instalan a la altura de un eje planeado del molino de viento en áreas deshabitadas.

Análisis y diseño estructural Lasser Eólica SL, Madrid, España
lassereolica.com

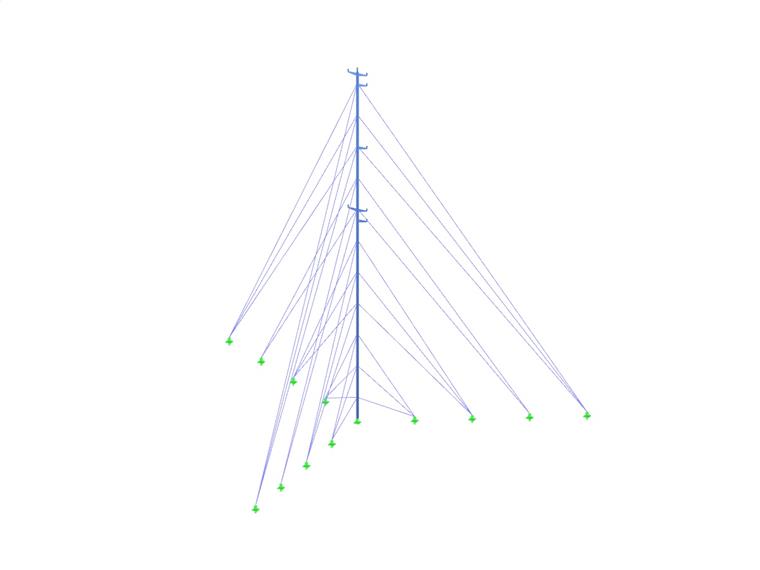

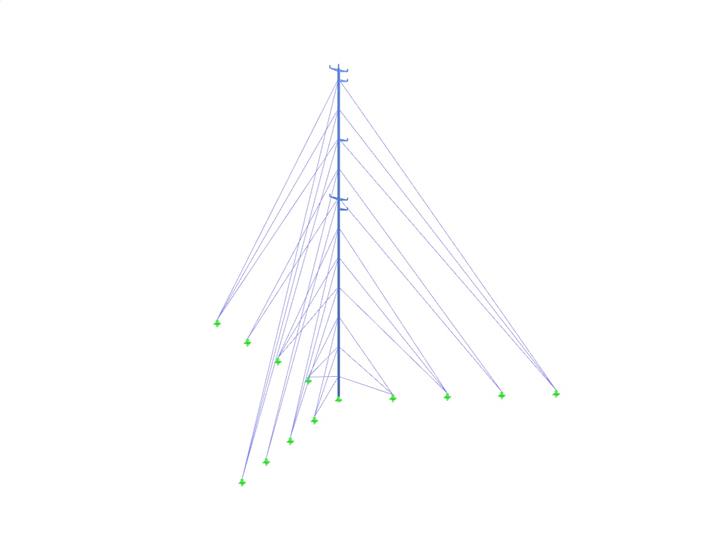

Modelo

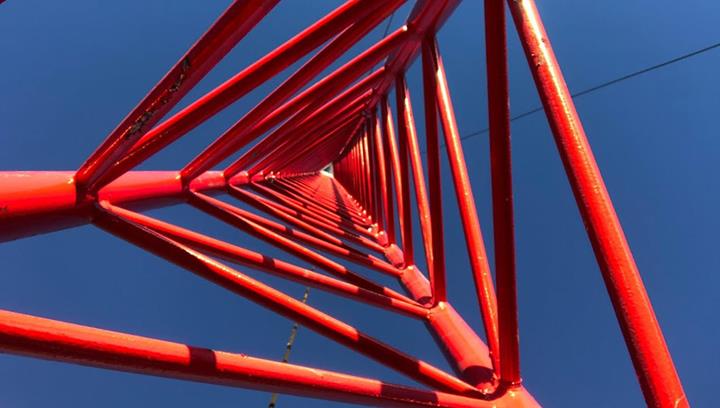

La empresa española Lasser Eólica está especializada en la evaluación de datos eólicos. Sin embargo, sus servicios también incluyen el cálculo, el asesoramiento y la construcción de torres arriostradas en todo el mundo. El objetivo principal de la estructura de la torre es alcanzar tanta permeabilidad del viento como sea posible. Por lo tanto, las torres consisten en celosías tubulares de acero con una planta baja triangular. Para cada plano, se utilizan tres conjuntos de cables pretensados para estabilizar la torre a diferentes alturas.

Para evitar errores de medición durante la recopilación de datos, los dispositivos de medición tales como el anemómetro y la veleta se deben colocar mediante brazos nivelados a una cierta distancia y a una cierta altura de la superficie de la torre según ISO 61400-12-1.

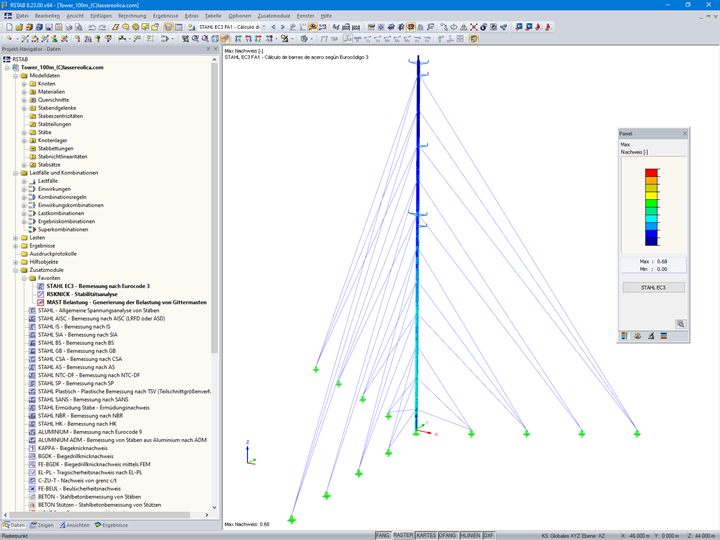

Cálculo en RSTAB

El equipo técnico de Lasser Eólica calcula las acciones relevantes tales como el hielo y el viento que dependen de la ubicación para cada proyecto individual. Posteriormente, se introducen los datos en RSTAB utilizando hojas de datos personalizadas. La carga se introduce con TOWER Loading. Para el cálculo de diseño junto con el comportamiento de estabilidad global, el equipo utiliza los programas STEEL EC3 y RSBUCK.

Palabras clave

España Torres y mástiles Estructura de acero

  • Vistas 4719x
  • Actualizado 29. octubre 2021
