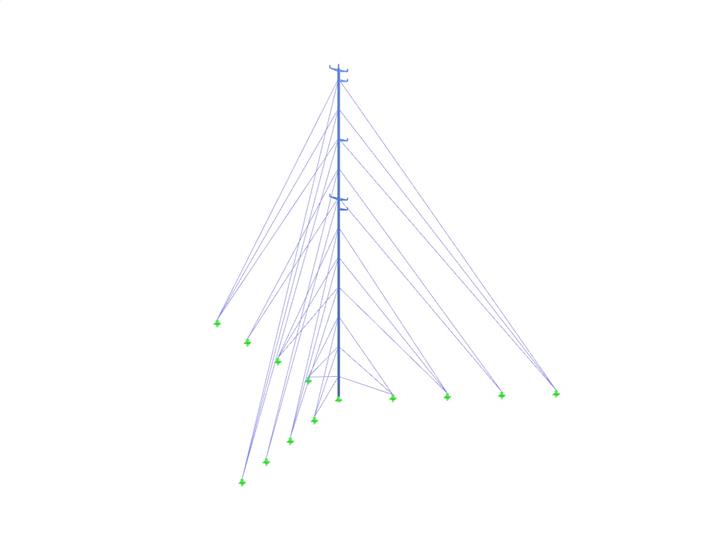

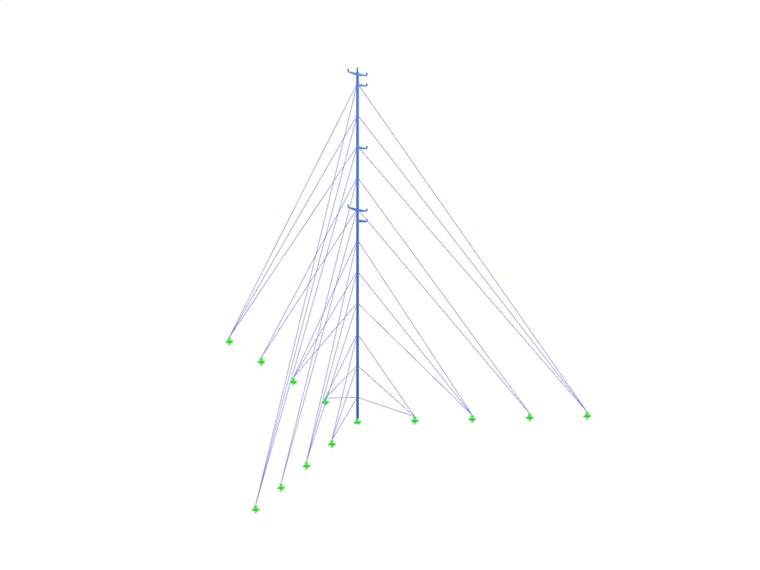

Maszt z odciągami do pomiaru prędkości wiatru w Andaluzji, Hiszpania

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

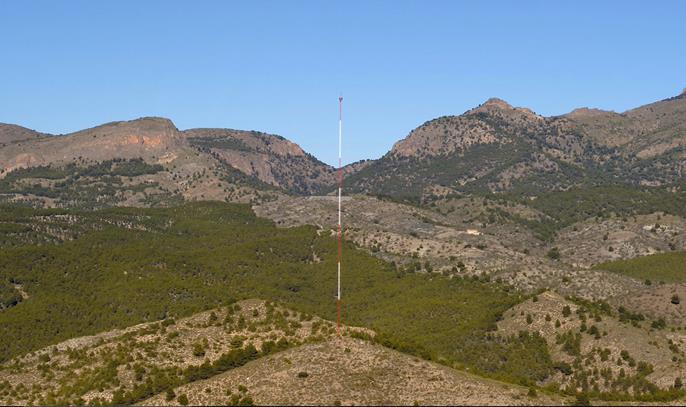

Demontowalne maszty z odciągami wykorzystywane są nie tylko do celów telekomunikacyjnych, ale także do gromadzenia danych dotyczących wiatru, w celu oceny opłacalności planowanej farmy wiatrowej. Maszty zarówno tymczasowe, jak i zamontowane na stałe, mogą osiągnąć wysokość do 150 m i są instalowane na wysokości planowanej osi wiatraka w rejonach niezamieszkanych.

Konstrukcja Lasser Eolica SL, Madryt, Hiszpania
lassereolica.com

Model

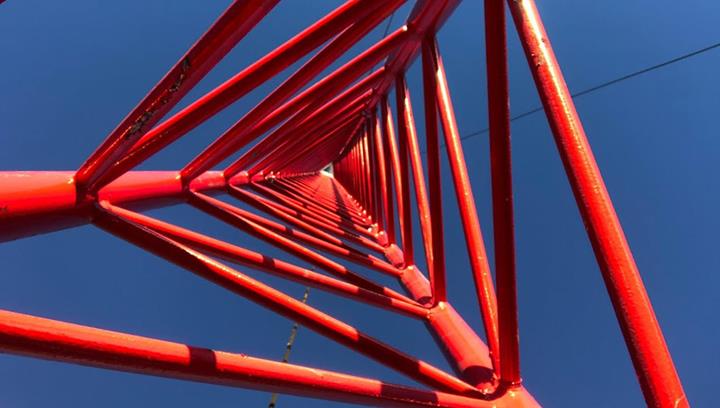

Hiszpańska firma Lasser Eólica specjalizuje się w analizie danych dotyczących wiatru. Jej usługi obejmują jednak również projektowanie, sporządzanie dokumentacji i budowę masztów z odciągami na całym świecie. Głównym celem konstrukcji wieży jest zapewnienie jak największej przepuszczalności dla wiatru. Dlatego maszty tego typu składają się z kratownic z rur stalowych o trójkątnym przekroju wieży. Stabilizacji wieży na różnych wysokościach, w każdej płaszczyźnie, służą trzy zestawy wstępnie sprężonych kabli.

Aby uniknąć błędów pomiaru podczas gromadzenia danych, urządzenia pomiarowe, takie jak anemometr i wiatrowskaz, muszą być ustawione na wypoziomowanych ramionach w określonej odległości i na określonej wysokości od powierzchni masztu, zgodnie z ISO 61400-12-1.

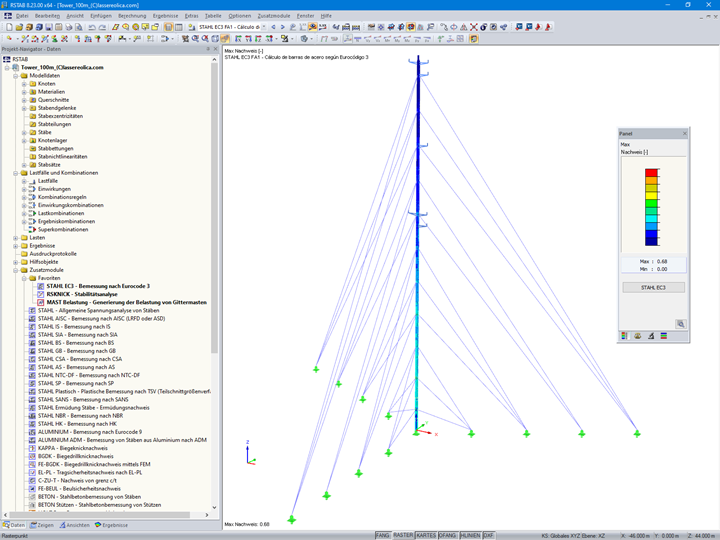

Wymiarowanie w RSTAB

Zespół techniczny Lasser Eólica oblicza odpowiednie oddziaływania, takie jak obciążenie lodem i wiatrem, w zależności od lokalizacji każdego projektu. Następnie dane są wprowadzane do programu RSTAB z wykorzystaniem odpowiednio dostosowanych arkuszy danych. Obciążenia są wprowadzane za pomocą modułu RF-TOWER Loading. W przypadku analizy standardowej wraz z uwzględnieniem globalnej stateczności układu, zespół wykorzystuje programy STEEL EC3 i RSBUCK.

Słowa kluczowe

Lugo Hiszpania Kratowe konstrukcje wsporcze Konstrukcja stalowa
