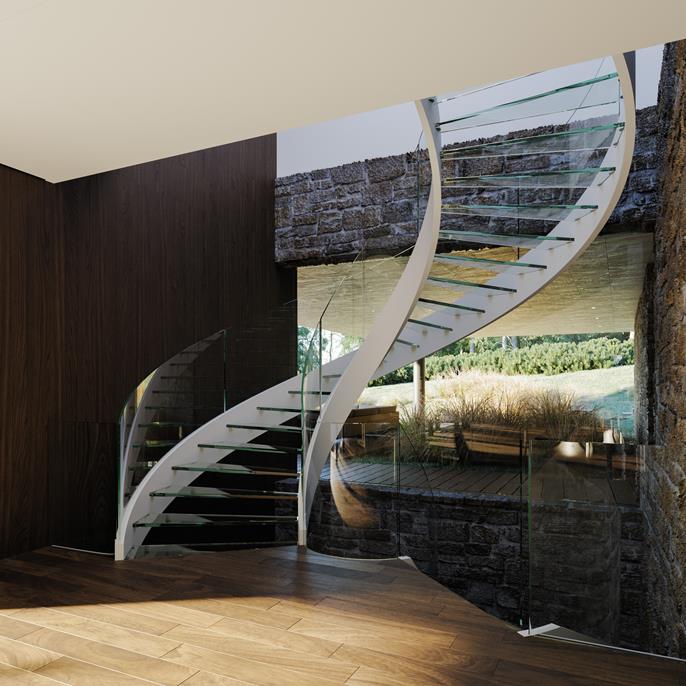

Винтовая лестница со стеклянными ступенями, Злин, Чехия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Целью проекта стало так создание винтовой лестницы со стеклянными ступенями и перилами, которая должна охватить собой два этажа. С помощью продуманных деталей крепления и винтовых тетив из тонких прямоугольных пустотелых профилей затем возникла легкая и элегантная лестница. Конструкция винтовой лестницы из стали и стекла находится внутри учебно-тренировочного и реабилитационного центра в городе Злин.

Расчет конструкций Ing. Vítězslav Hapl
Ing. Jan Mařík, Ph.D.
Ing. Jan Seifert
Архитектурный проект CUBE DESIGN s.r.o.
Реализация STAIRS design s.r.o.

Параметры модели

Модель

Конструкция

С конструктивной точки зрения и при исключении жесткости железобетонной конструкции, можно лестницу разделить на две части — с 1-го по 2-ой этаж и со 2-го по 3-й. Несущая конструкция лестницы состоит из внутренних и внешних винтовых тетив, которые затем крепятся к лестничным площадкам (они приварены к встроенным анкерным элементам) и к плите 1-го этажа (та закреплена с помощью химических анкеров Hilti).

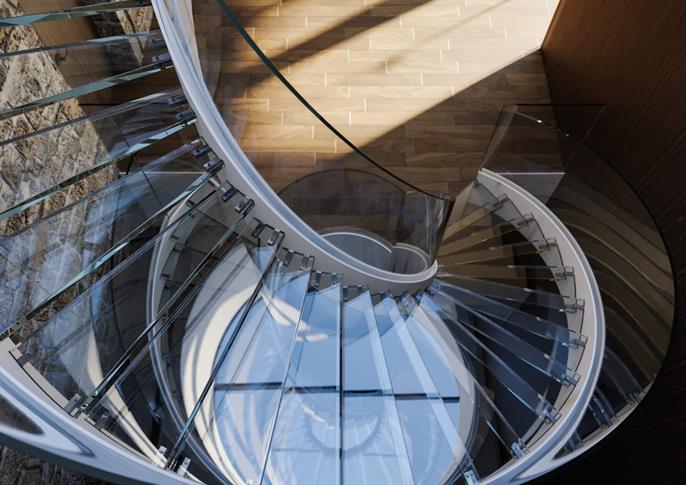

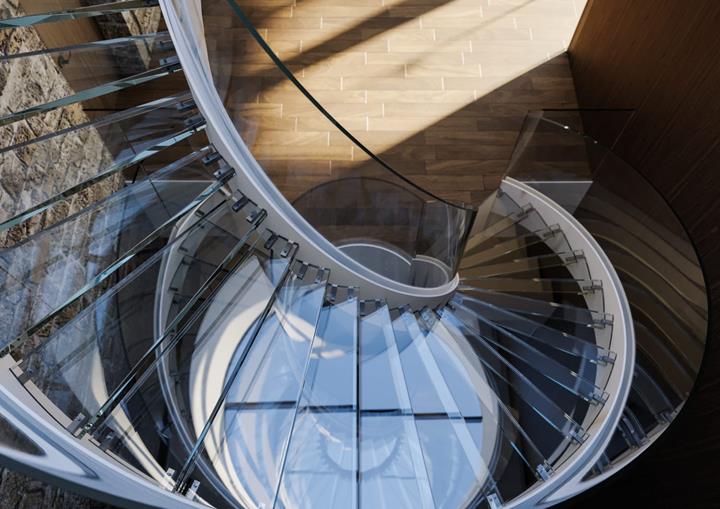

Обе тетивы сделаны из закрытых пустотелых профилей с утопленными полками. Углубление в верхнем фланце образует канавку для закрепления стеклянного ограждения, в то время как выемка в нижнем фланце является чисто архитектурным элементом. Сами ступени лестницы затем сделаны из многослойного закаленного стекла

и прикреплены к консольному коробчатому профилю 25/25, который далее приварен к стенке тетивы в четырех точках. Стекло на консолях поддерживается с помощью эластичной ленты и крепится метрическими шурупами. Из-за жесткости соединения ступень - тетива, учитываются в расчетной модели все отдельные ступени.

Внутренние и внешние перила сделаны из многослойного закаленного стекла, согнутого до соответствующего радиуса. Они вставлены в кромки тетивы, зафиксированы с помощью упругих прокладок и укреплены подходящим упругим материалом. И поскольку перила воспринимаются только как нагрузка, у них нет никакой несущей функции.

Модель

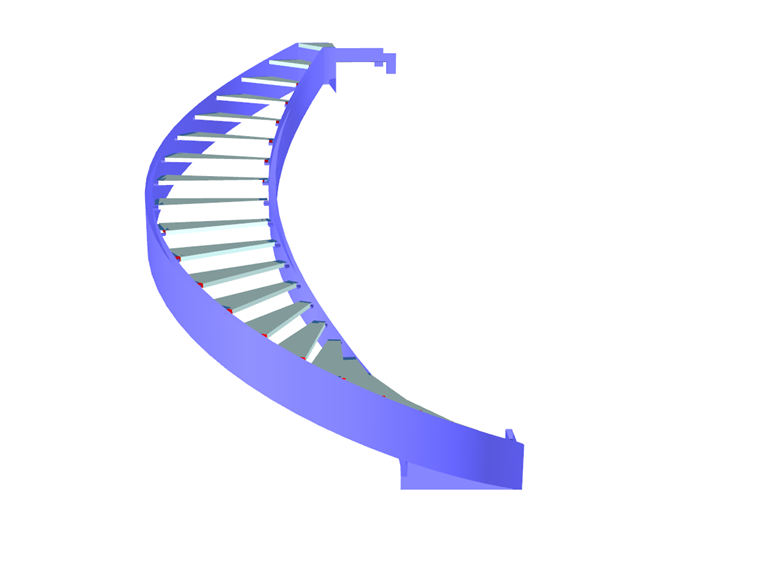

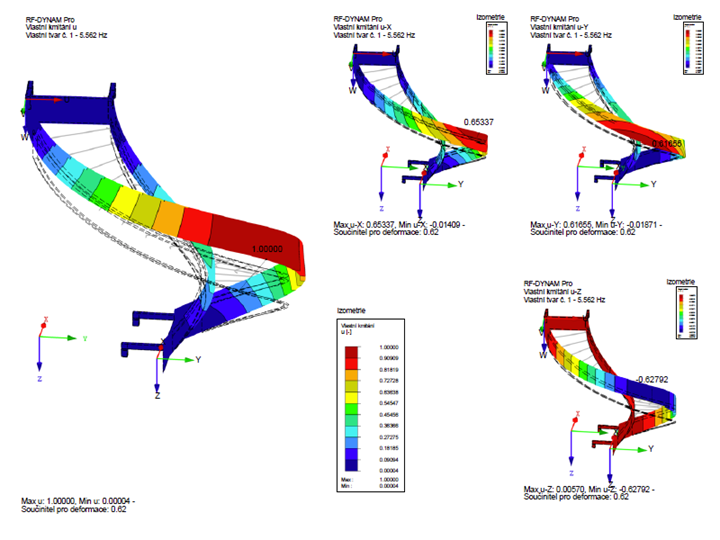

Вследствие вышеупомянутой независимости отдельных этажей лестницы, была смоделирована только одна ее часть. Причем тетивы и анкерные элементы моделировались в качестве пластин, а ступени лестницы как стержни. Чтобы определить максимальную нагрузку на стеклянную ступню и на стальную тетиву, были для соединений стеклянной ступени и опорной консоли использованы два различных значения жесткости. Заделка в железобетонной плите затем моделировалась с помощью упругой опоры с нелинейным разрушением при растяжении, приложенной к отдельным поверхностям анкерного элемента.

Ключевые слова

Стальные тетивы Стеклянные ступени RFEM
