捷克兹林玻璃螺旋楼梯

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

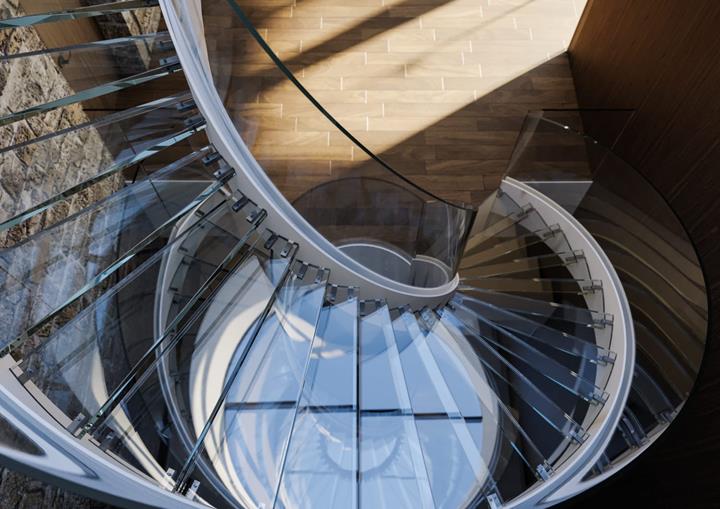

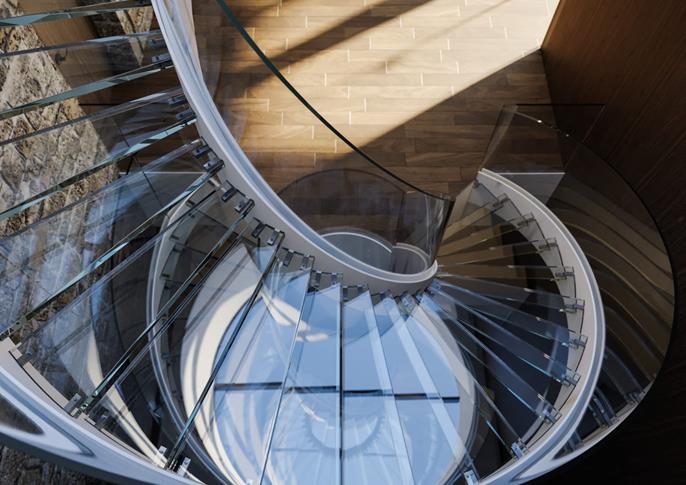

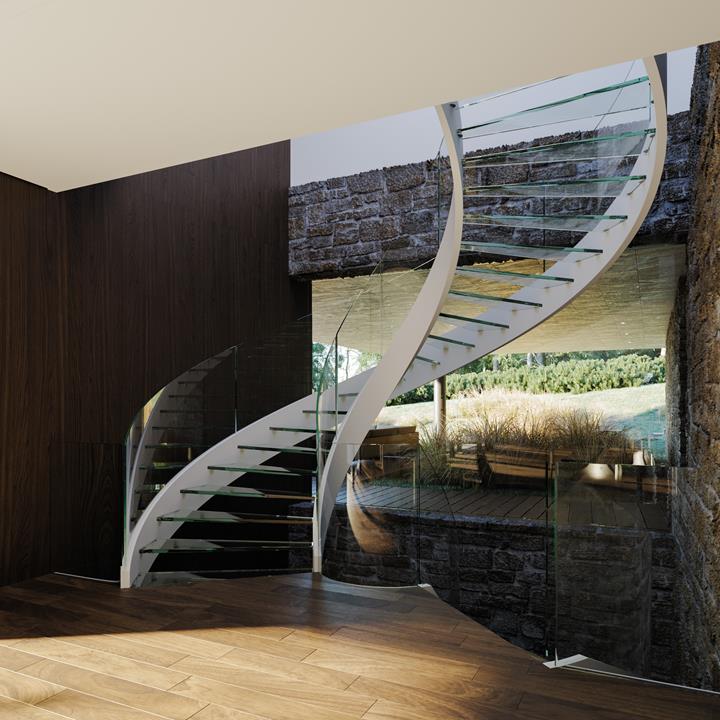

该项目为设计一个有玻璃台阶和栏杆的螺旋楼梯。 该楼梯造型轻盈优雅,锚固细节精致,螺旋形斜梁采用空心矩形截面。 该螺旋楼梯位于兹林市的教育、培训和康复中心内。

结构设计 Ing。 VítězslavHapl
Ing。 JanMařík,Ph.D.
Ing。扬·塞弗特(Jan Seifert)
建筑设计 CUBE DESIGN sro
建造 楼梯sro

模型参数

模型

结构

从结构的角度来看,不考虑钢筋混凝土结构的刚度,楼梯可分为一层到二层和二层到三层两部分。 楼梯的支撑结构由内外螺旋形斜梁构成。 楼梯斜梁固定在平台(焊接到预制锚固件上)和一层天花板上(通过 Hilti 化学锚固)。

斜梁由带有翼缘的焊接闭合空心截面制成。上下翼缘都有凹槽,上翼缘的凹槽用于安装玻璃栏杆,而下翼缘的凹槽则是一个存粹的建筑元素。
楼梯台阶由钢化夹层玻璃制成,

踏面固定在悬臂箱形构件(2.54 cm x 2.54 cm)上,然后焊接到斜梁腹板上。 玻璃踏板通过一根松紧带支撑在悬臂上,并用公制螺钉固定。 由于斜梁受台阶数量等的影响,所以在计算模型中考虑了台阶。

两侧栏杆均由钢化夹层玻璃按适当半径弯曲而成。 将栏杆插入凹槽中,通过弹性垫片将其定位,最后用合适的弹性材料将其粘合到凹槽中。 该栏杆只作为荷载考虑,不具有承重功能。

模型

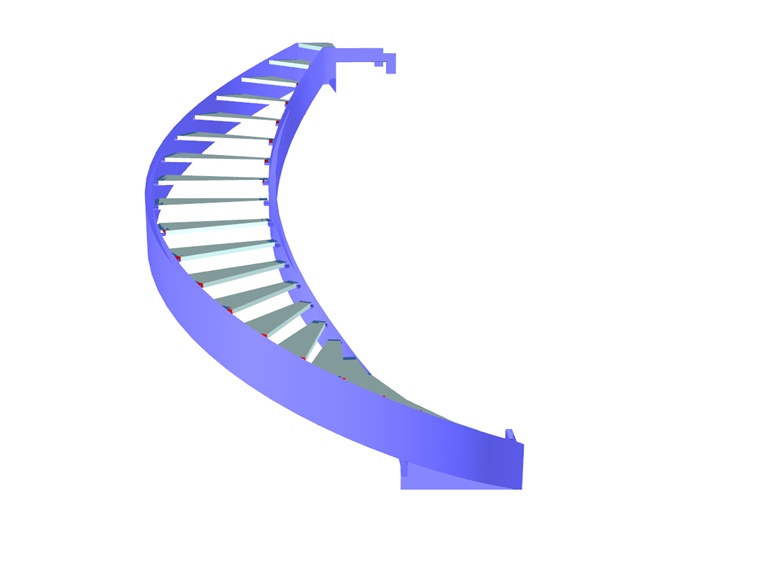

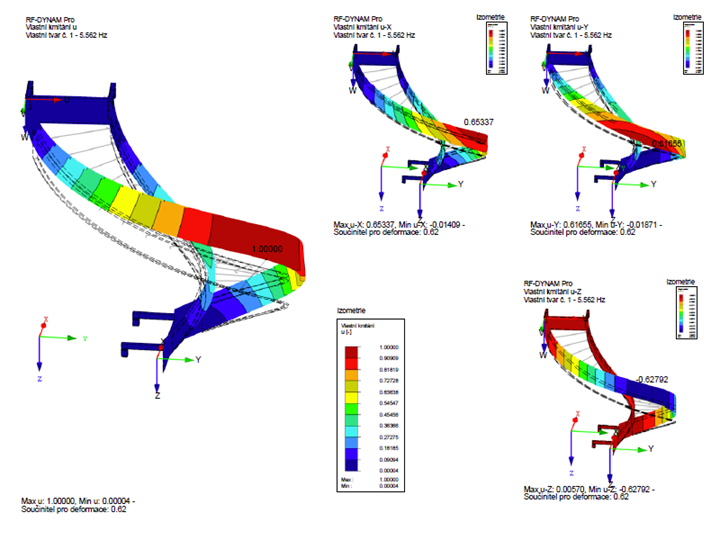

由于上面提到的楼梯和天花板的独立性,所以只对楼梯的一部分进行了建模。 斜梁和锚固构件使用板单元进行建模,楼梯台阶使用杆件进行建模。 为了估算最大的玻璃台阶荷载和评估钢斜梁的最大荷载,对玻璃台阶连接和支撑悬臂使用了两个不同的刚度值。 钢筋混凝土板中的约束建模为弹性支撑锚固件各面的受拉非线性破坏。

关键词

钢斜梁 玻璃台阶 RFEM
