Escada em caracol com degraus de vidro, Zlín, República Checa

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

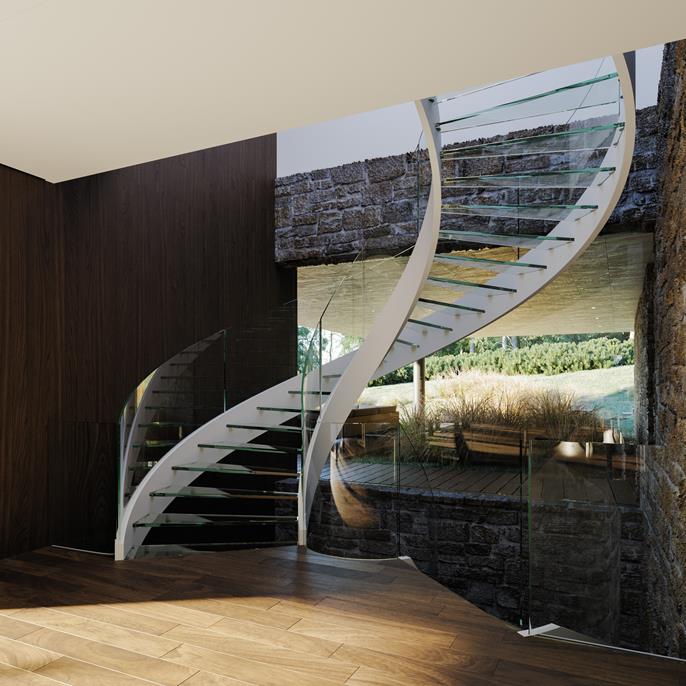

O objetivo deste projeto consistiu em dimensionar uma escada em caracol com degraus e corrimões de vidro em dois pisos. Os detalhes de ancoragem sofisticados e as longarinas helicoidais modeladas a partir de secções ocas retangulares permitiram projetar uma escada leve e elegante. Esta escada em caracol encontra-se no interior do centro de ensino, formação e reabilitação da cidade de Zlín.

Cálculo estrutural Ing. Vítězslav Hapl
Ing. Jan Mařík, Ph.D.
Ing. Jan Seifert
Design arquitetónico CUBE DESIGN s.r.o.
Construção STAIRS design s.r.o.

Parâmetros do modelo

Modelo

Estrutura

De um ponto de vista estrutural e excluindo a rigidez da estrutura em betão armado, a escada pode ser dividida em duas partes: a parte do rés do chão ao primeiro piso e a parte do primeiro ao segundo piso. A estrutura da escada é constituída por longarinas helicoidais internas e externas. As longarinas da escada estão fixadas aos patamares (soldados aos elementos de ancoragem pré-fabricados) e à laje do rés do chão (fixada através de ancoragens adesivas Hilti).

As longarinas são constituídas por secções ocas soldadas com banzos incorporados. O recorte do banzo superior cria uma ranhura para a montagem de um corrimão de vidro, enquanto o recorte do banzo inferior é um elemento puramente arquitetónico. Os degraus da escada são em vidro laminado temperado.

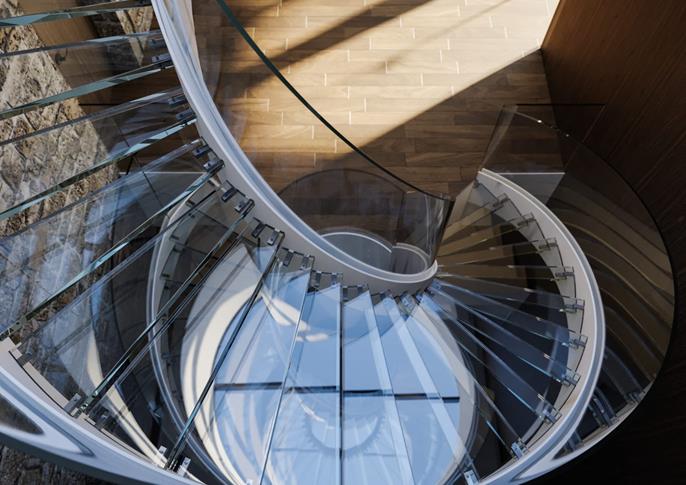

Os degraus estão ligados a uma secção de caixão em consola (2,54 cm de largura x 2,54 cm de profundidade) soldada em quatro pontos à alma da longarina. O degrau de vidro é apoiado nas consolas por uma faixa elástica e fixado com parafusos métricos. Devido à rigidez da ligação entre o degrau e a longarina, os degraus são considerados no modelo computacional.

As longarinas interiores e exteriores são em vidro laminado temperado dobrado no raio adequado. O corrimão é inserido na ranhura da longarina, posicionado por espaçadores elásticos e, finalmente, colado na ranhura com um material elástico adequado. O corrimão é considerado apenas como carga e, portanto, não tem qualquer função portante.

Modelo

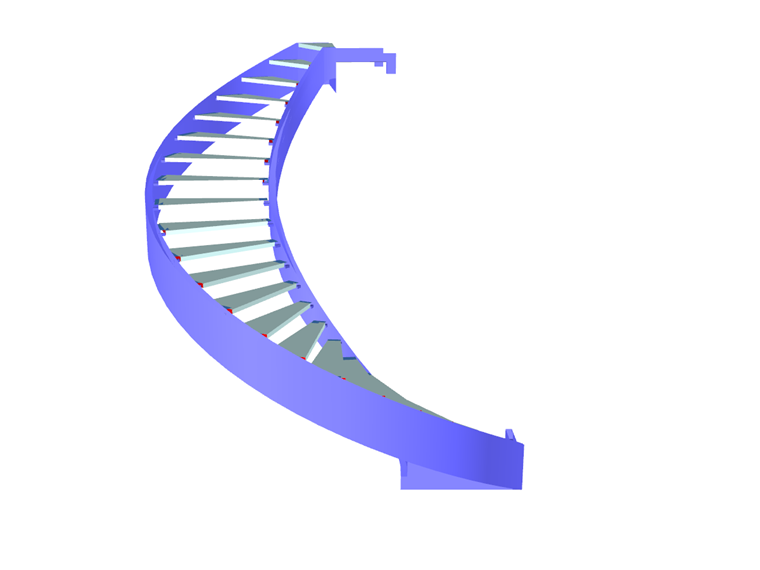

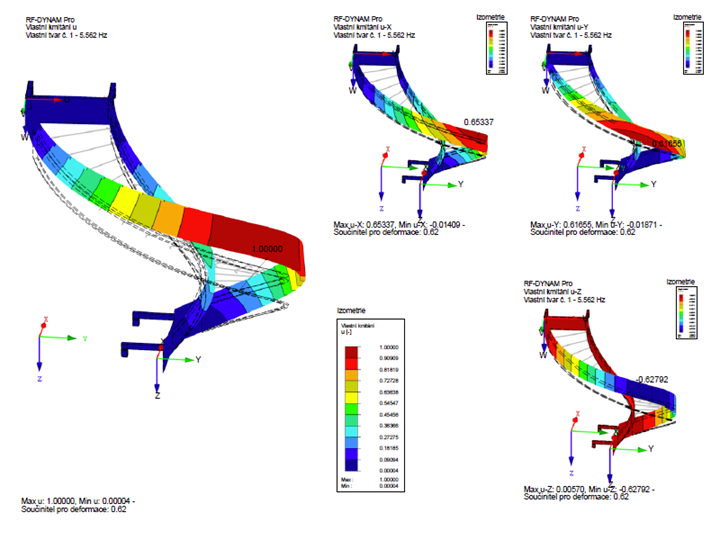

Devido à já mencionada independência entre teto e escada, apenas uma parte da escada foi modelada. As longarinas e os elementos de ancoragem foram modelados com elementos de laje e os degraus da escada foram modelados como barras. Para estimar o carregamento máximo dos degraus de vidro e avaliar o carregamento máximo das longarinas de aço, foram utilizados dois valores de rigidez diferentes para a ligação do degrau de vidro e para a consola de apoio. A restrição na laje de betão armado foi modelada com uma rotura não linear sob tração, com apoio elástico aplicado às superfícies individuais do elemento de ancoragem.

Palavras-chave

Longarinas de aço Degraus de vidro RFEM
