Escalera de caracol con peldaños de vidrio, Zlín, República Checa

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

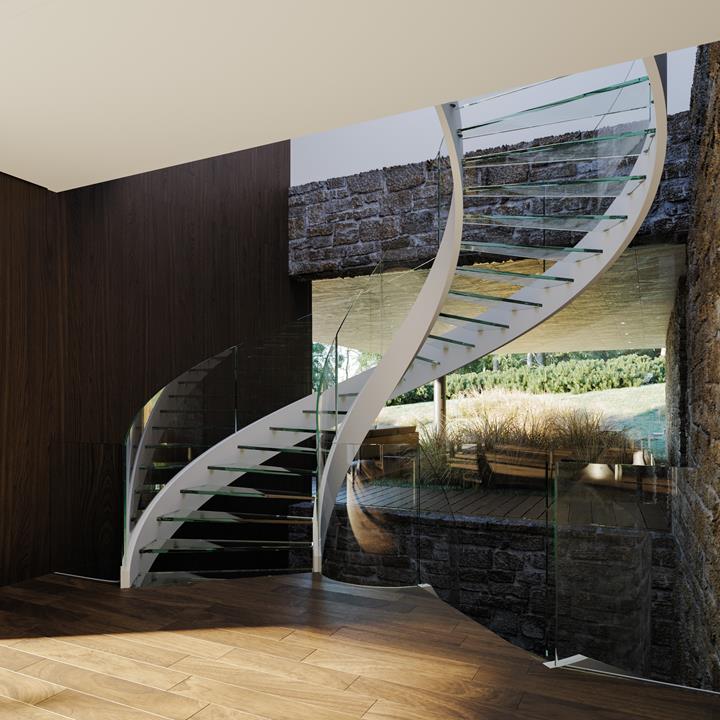

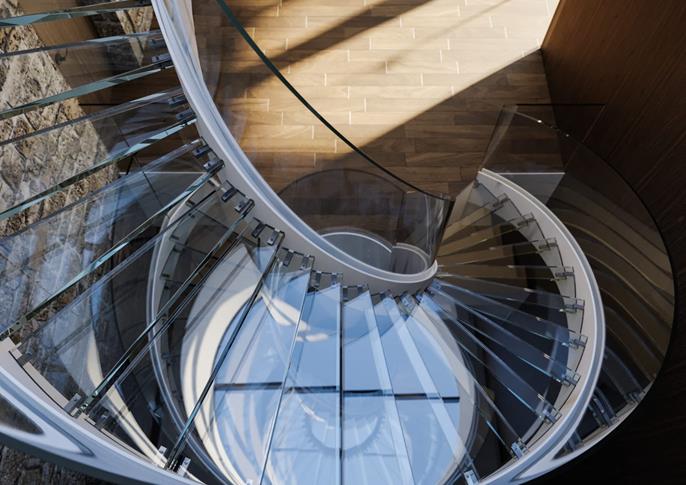

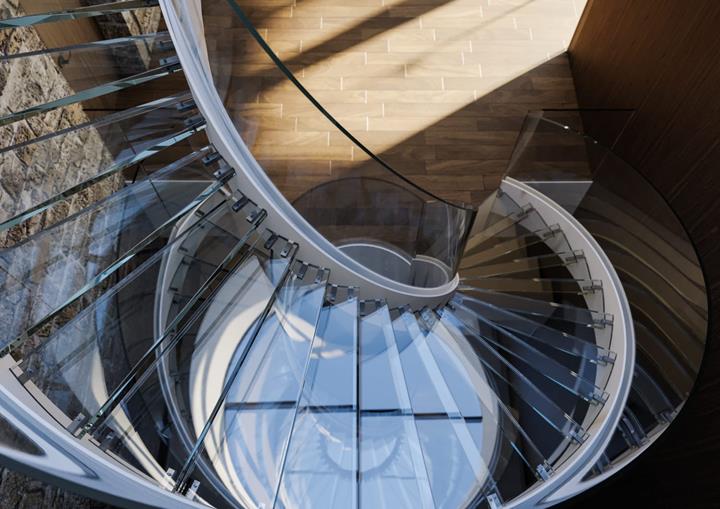

El objetivo fue diseñar una escalera de caracol con peldaños de vidrio y barandillas sobre 2 plantas. Con los sofisticados detalles del anclaje y los sutiles largueros helicoidales creados a partir de una sección hueca rectangular, se formó una escalera ligera y elegante. La escalera de caracol interior se encuentra dentro del centro educativo, de formación y de rehabilitación de la ciudad de Zlín, República Checa.

Análisis estructural Ing. Vítězslav Hapl
Ing. Jan Mařík, Ph.D.
Ing. Jan Seifert
Diseño arquitectónico: CUBE DESIGN s.r.o.
Construcción STAIRS design s.r.o.

Parámetros del modelo

Modelo

La estructura

Mirando desde el punto de vista estructural y excluyendo la rigidez de la estructura de hormigón armado, la escalera se puede separar en dos partes: la parte del primer piso al segundo, y la parte del segundo piso al tercero. La estructura de soporte de la escalera se compone de largueros helicoidales internos y externos. Los largueros están fijados a los rellanos (soldados a los elementos de anclaje prefabricados) y a la losa del primer piso (anclados mediante anclajes adhesivos Hilti).

Los largueros están compuestos de perfiles huecos cerrados soldados con alas empotradas. El hueco del ala superior crea una ranura para el montaje de una barandilla de vidrio, mientras que el hueco del ala inferior es un elemento puramente arquitectónico. Los peldaños de las escaleras están hechos de vidrio templado laminado.

Las huellas de la escalera están unidas a un perfil de sección en cajón en voladizo (2,54 cm de ancho x 2,54 cm de profundidad) soldado adicionalmente al alma del larguero en cuatro posiciones. La huella de vidrio está apoyada en los voladizos mediante una cinta elástica y está fijada con tornillos métricos. Debido a la rigidez de la conexión peldaño-larguero, los peldaños se consideran en el modelo computacional.

Las barandillas de los largueror interior y exterior están hechas de vidrio laminado templado doblado con el radio apropiado. La barandilla está insertada en la ranura del larguero, está colocada mediante espaciadores elásticos, y finalmente está pegada en la ranura con un material elástico adecuado. La barandilla se considera solo como una carga y, por lo tanto, no tiene función de capacidad de carga.

El modelo

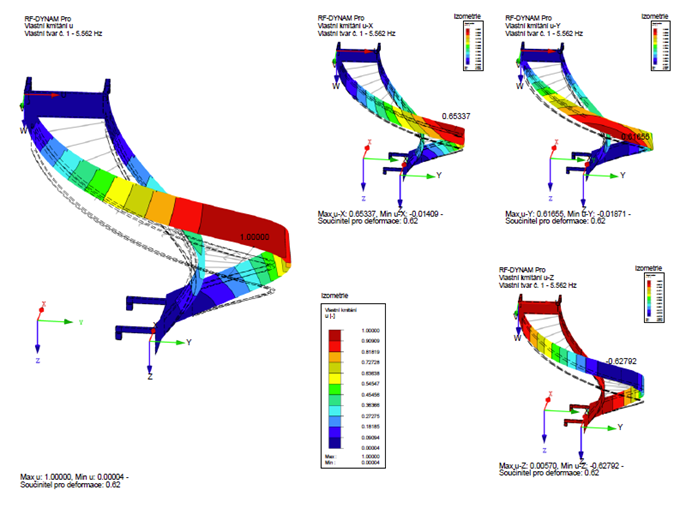

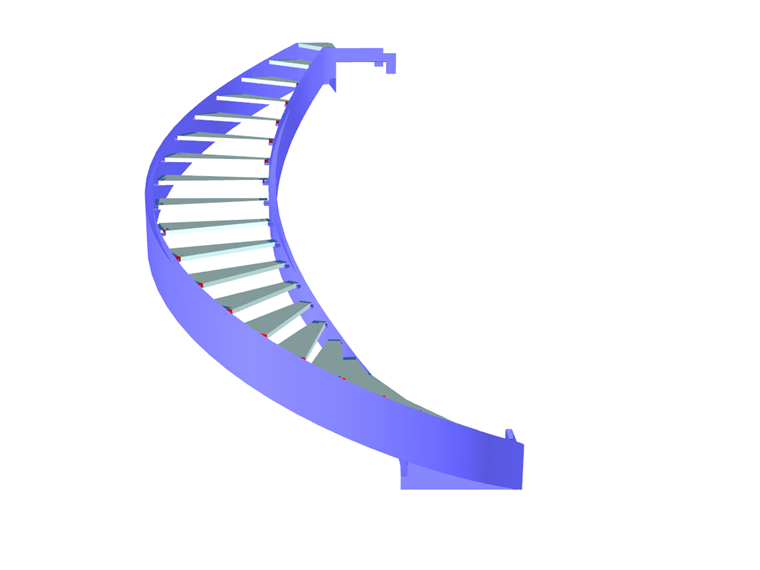

Debido a la independencia del piso de la escalera mencionada anteriormente, solo se modela una parte de la escalera. Los largueros y los elementos de anclaje están modelados con elementos de placa, y los peldaños de las escaleras como barras. Para estimar la carga máxima de los peldaños de vidrio y evaluar la carga máxima de los largueros de acero, se utilizaron dos valores de rigidez diferentes para la conexión de los peldaños y el voladizo de apoyo. La coacción en la losa de hormigón armado está modelada con una rotura no lineal bajo tracción, donde están apoyadas elásticamente las superficies individuales del elemento de anclaje.

Palabras clave

Largueros de acero Peldaños de vidrio RFEM
